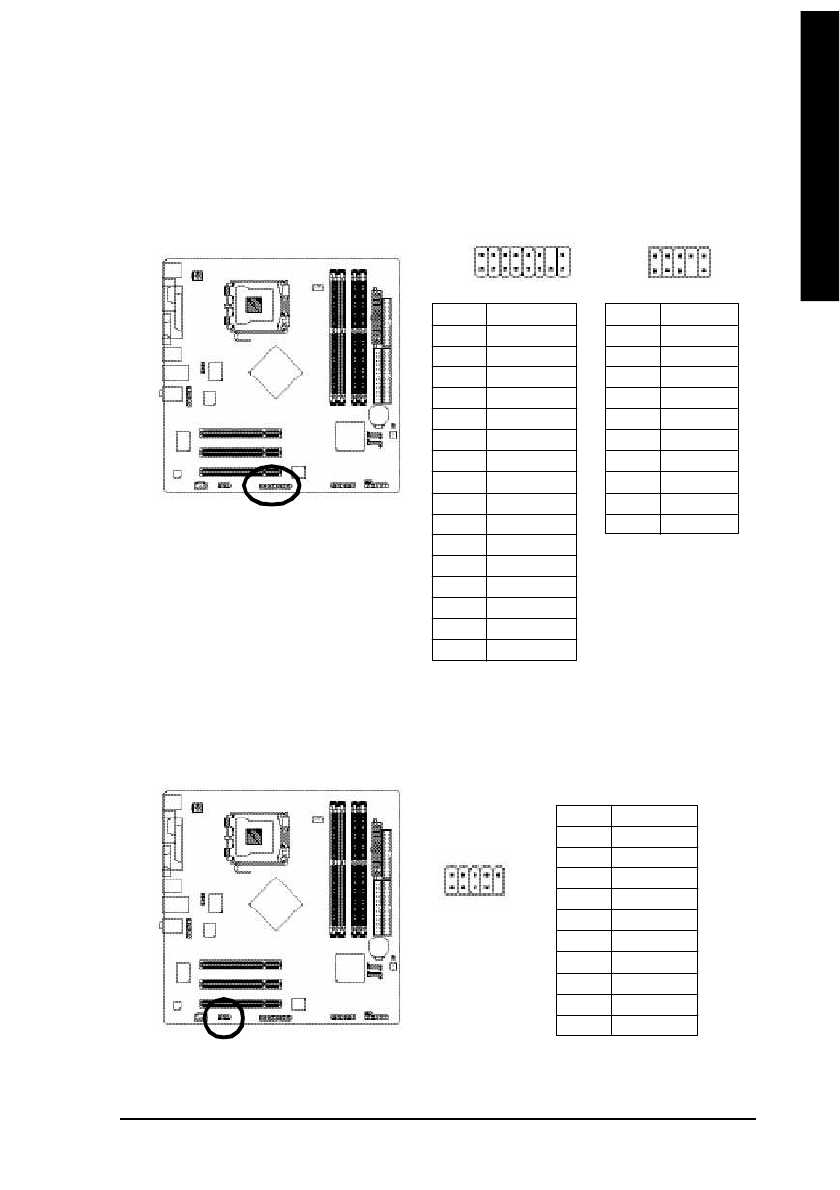

Hard ware In stalla tion
- 25 -
English
16) COMB (COM B Conn ector)
Be car efu l with the polarity o f th e COM B con nector. Che ck the pin ass ignm ent car efu lly while y ou
connect the COM B cable, incorrect connection between the cable and connec tor will m ake th e device
unable to work o r even dam age it. For optional COM B cable, please contact yo ur local dealer.
2
1 0
1
9
Pin No.
Definition
1
NDCDB-
2
NSINB
3
NSOUTB
4
NDTRB-
5
GND
6
NDSRB-
7
NRT SB-
8
NCT SB-
9
NRIB-
10
No Pin
15) F1_1394 / F2_1394 (IEEE1394 Connector)*
Serial interfa ce standard set by Institu te of Electrical and Electr onics Engineers, which has features like
high speed, high bandwidth and hot plug. Be careful with the polarity of the IEEE1394 connector. Check
the pin assignm ent carefully wh ile you conn ect the IEEE1 394 cable, incorrect con nection between the
cable and connector will m ake the device unable to work or even dam age it. For optiona l IEEE1394
cable, ple ase contact your loc al dealer.
Pin No.
Definition
1
Power
2
Power
3
T PA1+
4
T PA1-
5
GND
6
GND
7
TPB1+
8
TPB1-
9
Power
10
Power
11
T PA2+
12
T PA2-
13
GND
14
No Pin
15
TPB2+
16
TPB2-
2
1 6
1
1 5
F 2_1394
F 1_1394
Pin No.
Definition
1
T PA0+
2
T PA0-
3
GND
4
GND
5
TPB0+
6
TPB0-
7
No Pin
8
Power
9
Power
10
GND
2
1 0
1
9
* Only for GA- 8I865GVM F-775.
