Hard ware In stalla tion
- 23 -
English

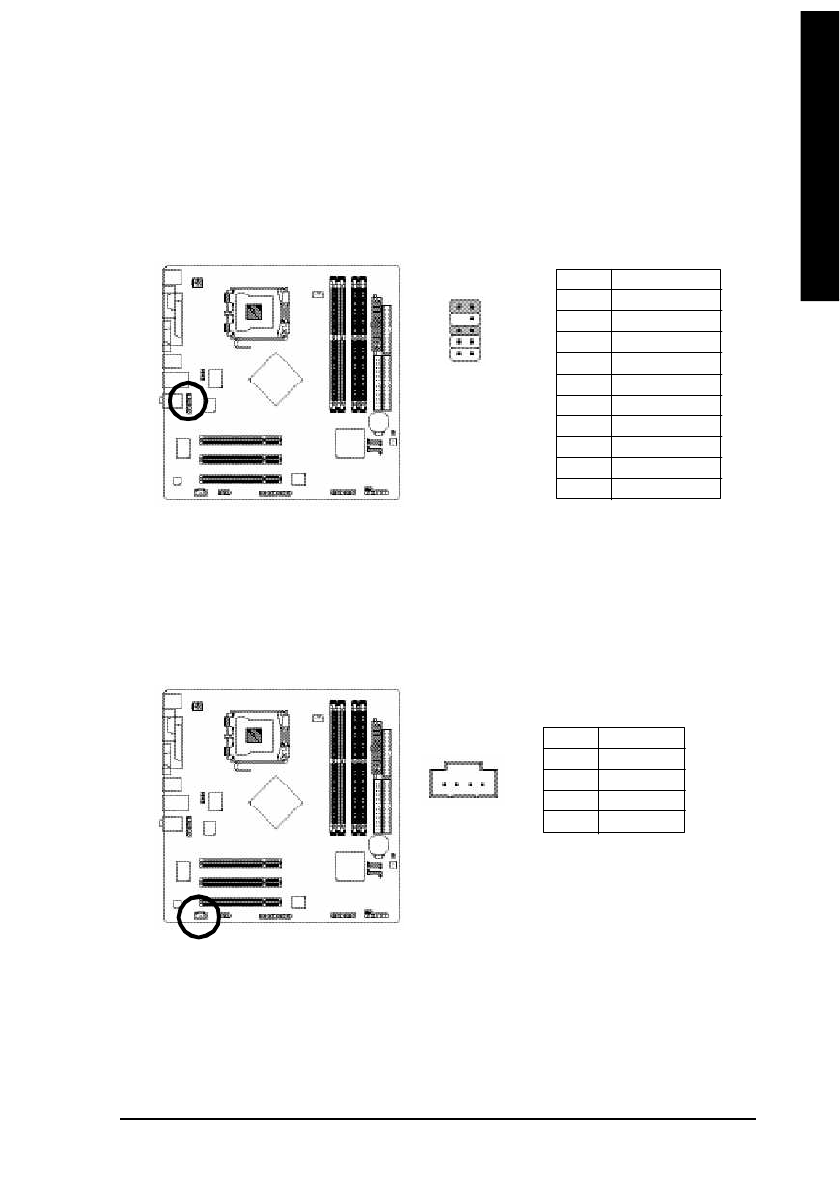

11) F_AUDIO (Front Audio Panel Connector)
If you want to use Front Audio connector, you m ust rem ove 5-6, 9-10 Jum per.
In order to utilize th e front audio header, your ch assis m ust hav e front audio connector. Als o please
m ake sure the pin assigm ent on the cable is the sa m e as the pin assigm ent on the M B header. To find
out if the chassis you are buying support front audio connector, please contact your dealer. Please note,
you can h ave the alternative of using fron t audio connecto r or of using rea r audio connecto r to play
sound.
Pin No.
Definition
1
MIC
2
GND
3
MIC_BIAS
4
Power
5
Fron t Audio (R)
6
Rear Audio (R)
7
Reserved
8
No Pin
9
Fron t Audio (L)
10
Rear Audio (L)
1
2
9
1 0
12) CD_IN (CD In Conn ector)
Connect CD-ROM or DVD-ROM audio out to the connector.
Pin No.
Definition
1
CD-L
2
GND
3
GND
4
CD-R
1
