Hard ware In stalla tion
- 19 -
English
3/4)

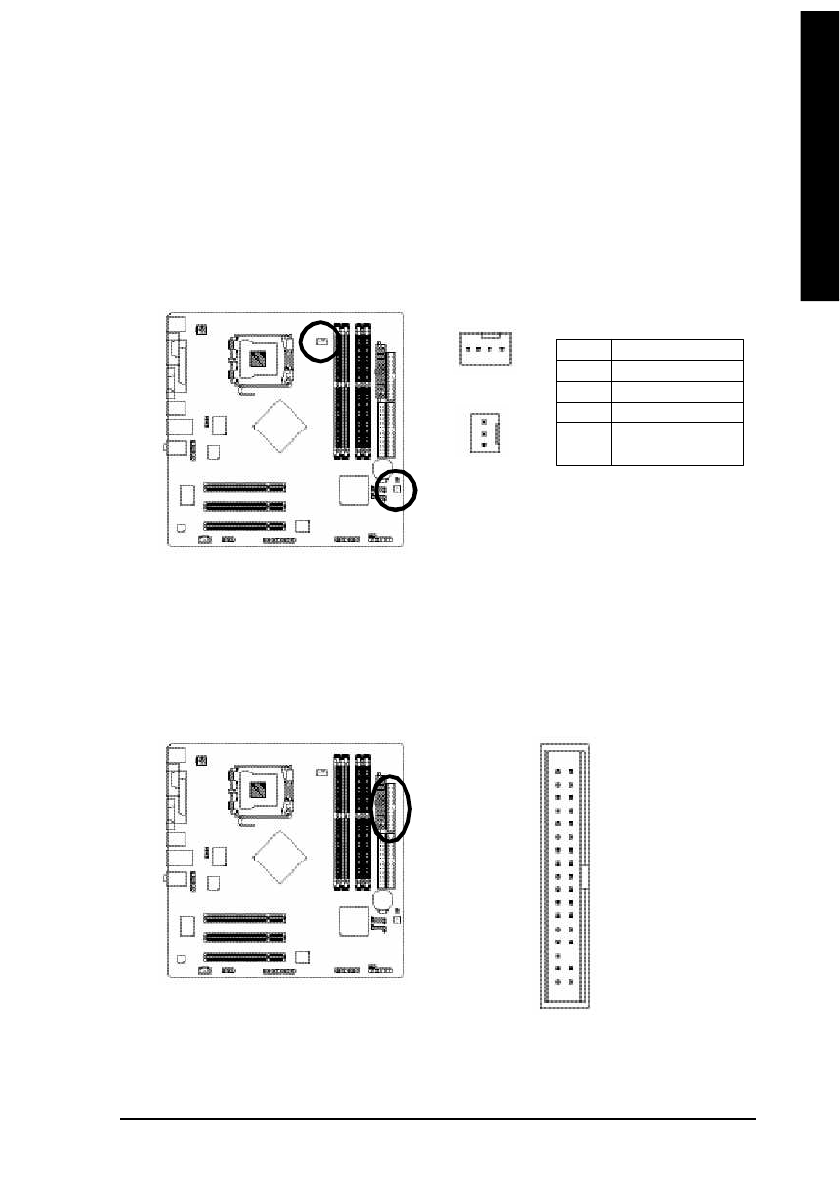

CPU_FAN / SYS_FAN (Cooler Fan Power Co nnector)
The cooler fan power connector supplies a +12V power voltage via a 3-pin/4-pin(only for CPU_FAN)
power connector and possesses a foolproof con nection design.
M ost coolers are designed with colo r-coded power connecto r wires. A red power co nnector wire
indicates a positive connection and requires a +12V power voltage. The black connector wire is the
ground wire (GND).
Please rem em ber to connect the powe r to the cooler to prev ent system overheating and failure.
Caution!
Please rem em ber to c onnect the po wer to the CPU fan to pre vent CPU over heating and failure.
1
C PU _FAN
SYS_FAN
1
Pin No.
Definition
1
GND
2
+12V
3
Sense
4
Speed Control
(On ly for CPU_FAN)
5) FDD (FDD Connector)
The FDD connector is used to co nnect the FDD cable while the other e nd of the ca ble connects to the
FDD drive. The types of FDD drives supported are: 360KB, 720KB, 1.2M B, 1.44M B and 2.88M B.
Please connect th e red powe r connector wire to th e pin1 pos ition.
2
3 4
1
3 3
