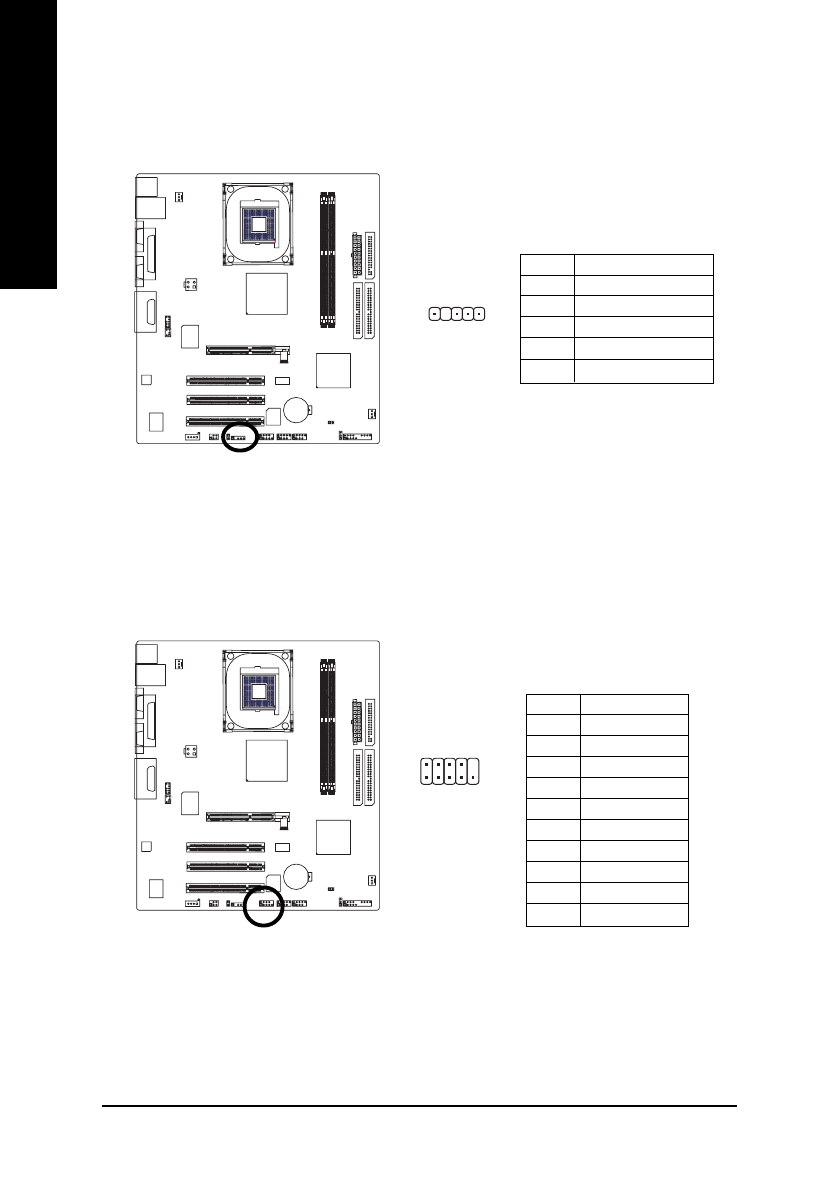

GA-8GEM800  Motherboard

- 26 -

English

16) COMB (COMB Connector)

Be careful with the polarity of the COMB connector. Check the pin assignment while you connect
the COMB cable. Please contact your nearest dealer for optional COMB cable.

Pin No.

Definition

1

NDCDA-

2

NSINA

3

NSOUTA

4

NDTRA-

5

GND

6

NDSRA-

7

NRTSA-

8

NCTSA-

9

NRIA-

10

No Pin

2

10

1

9

15) IR

Be careful with the polarity of the IR connector while you connect the IR. Please contact you
nearest dealer for optional IR device.

1

Pin No.

Definition

1

VCC

2

No Pin

3

IR RX

4

GND

5

IR TX

5

5

5

5
