챕터 2: 하드웨어 설치 | 17
Z490GTA
» 시스템을 켜기 전, ATX, ATX_12V_2X2과 ATX_12V_2X4 커넥터가 모두 잘 연결되어 있는지
확인하여 주십시오.
» 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질
수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을
권장합니다.

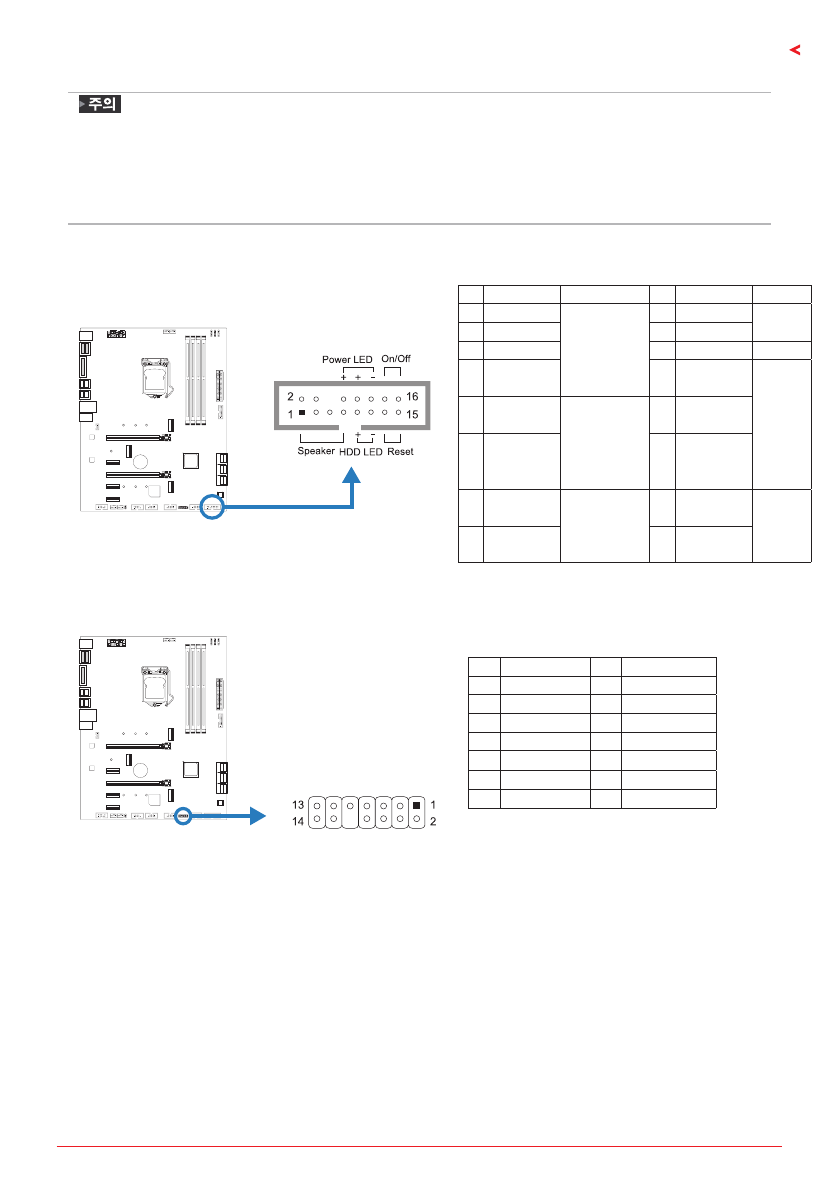

F_PANEL: 전면 패널 헤더
이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.
핀 배열
기능
핀 배열
기능
1
+5V
스피커
커넥터
2
N/A
N/A
3
N/A
4
N/A
5
N/A
6
N/A
N/A
7
Speaker
8
Power LED
(+)
파워 LED
9
HDD LED
(+)
하드드라이브
LED
10
Power LED
(+)
11
HDD LED
(-)
12
Power LED
(-)
13 Ground
리셋 버튼
14
Power
button
전원
버튼
15
Reset
control
16 Ground
TPM: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.
핀
정의
핀
정의
1
F_LAD0
2
+3V
3
F_LAD1
4
+3V
5
F_LAD2
6
TPM_24MHZ
7
F_LAD3
8
GND
9
L_FRAME_N
10
NC
11
SER_IRQ
12
PLTRST_N
13
CLK_RUN_N
14
+3V3_DUAL
