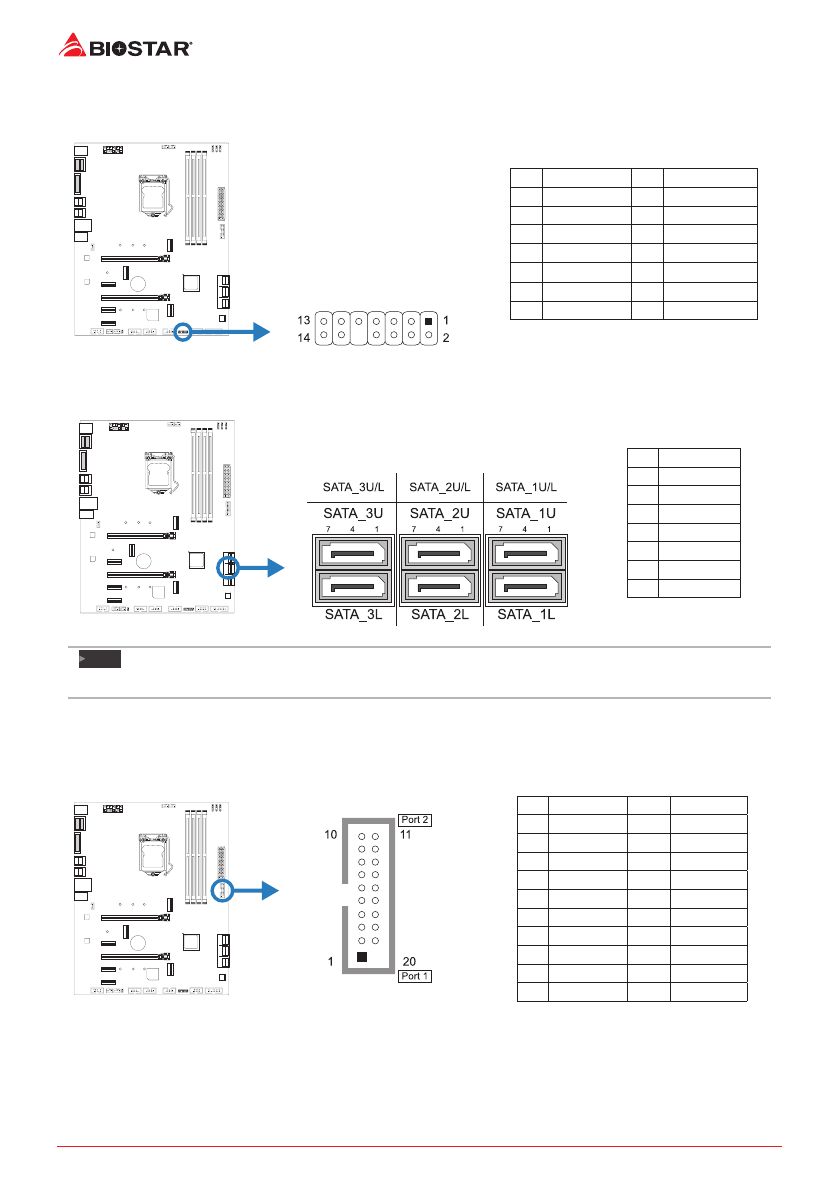

Chapter 2: Hardware installation
TPM: Trusted Platform Module Header
This header allows you to store cryptographic keys that protect information.
Pin Assignment
Pin Assignment
1
F_LAD0
2
+3V
3
F_LAD1
4
+3V
5
F_LAD2
6
TPM_24MHZ
7
F_LAD3
8
GND
9
L_FRAME_N
10
NC
11
SER_IRQ
12
PLTRST_N
13
CLK_RUN_N
14
+3V3_DUAL
SATA_1U/ SATA_1L/ SATA_2U/ SATA_2L/ SATA_3U/ SATA_3L: Serial ATA Connectors
These connectors connect to SATA hard disk drives via SATA cables.
Pin Assignment
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
Note
»
When using SATA SSD module on M2M_32G_1 slot, the SATA_3U/ 3L connector will be disabled.
F_USB32: Header for USB 3.2 (Gen1) Ports at Front Panel
This header allows user to add additional USB ports on the PC front panel, and also can be
connected with a wide range of external peripherals.
Pin Assignment
Pin
Assignment
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
