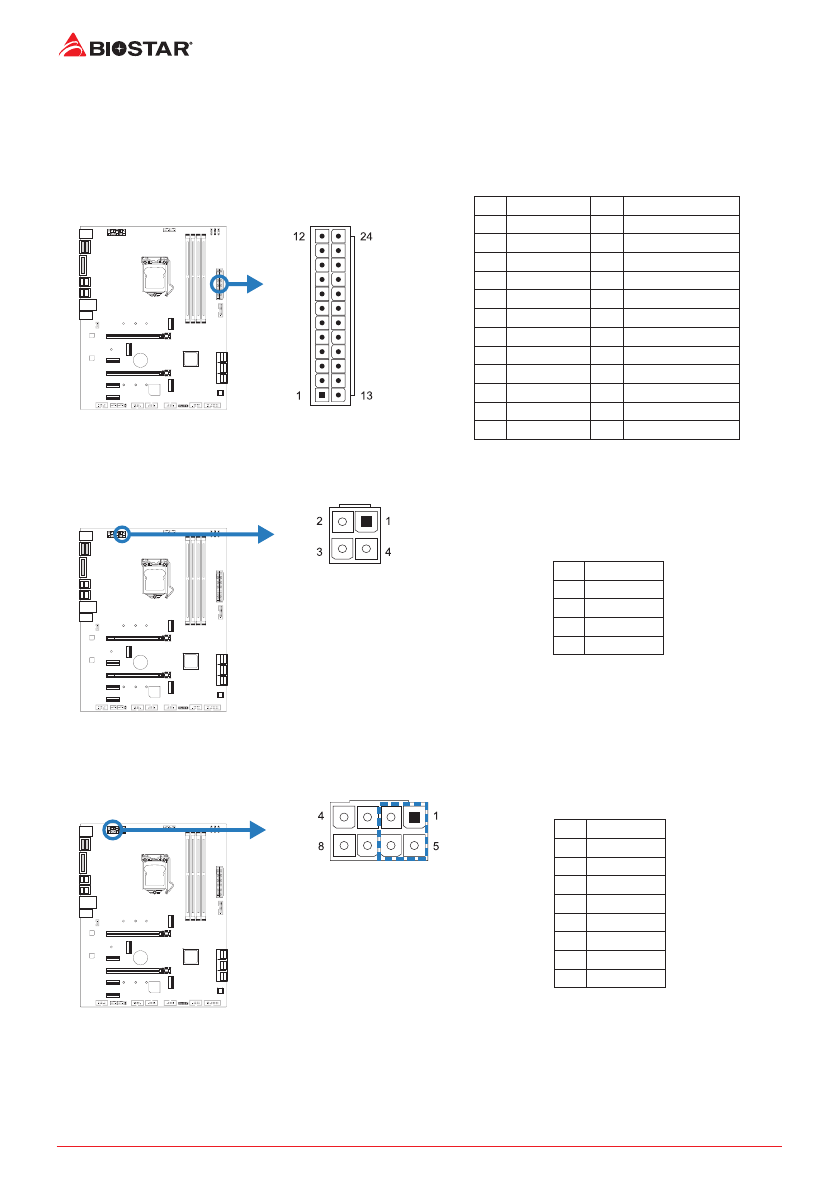

16 | 챕터 2: 하드웨어 설치
2�7 헤더 & 커넥터
ATX: ATX 전원 커넥터
더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를
연결하기 전에 올바른 방향인지 확인하여 주십시오.
핀
배열
핀
배열
13
+3.3V
1
+3.3V
14
-12V
2
+3.3V
15
접지
3
접지
16
PS_ON
4
+5V
17
접지
5
접지
18
접지
6
+5V
19
접지
7
접지
20
NC
8
PW_OK
21
+5V
9
대기전압+5V
22
+5V
10
+12V
23
+5V
11
+12V
24
접지
12
+3.3V
ATX_12V_2X2: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V를 공급합니다.
핀
정의
1
+12V
2
+12V
3
접지
4
접지
ATX_12V_2X4: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V를 공급합니다. CPU 전력 플러그가 4핀이라면,
ATX_12V_2X4의 1-2-5-6핀에 꽂아주십시오.
핀
정의
1
+12V
2
+12V
3
+12V
4
+12V
5
접지
6
접지
7
접지
8
접지
»
다음 페이지에 계속
