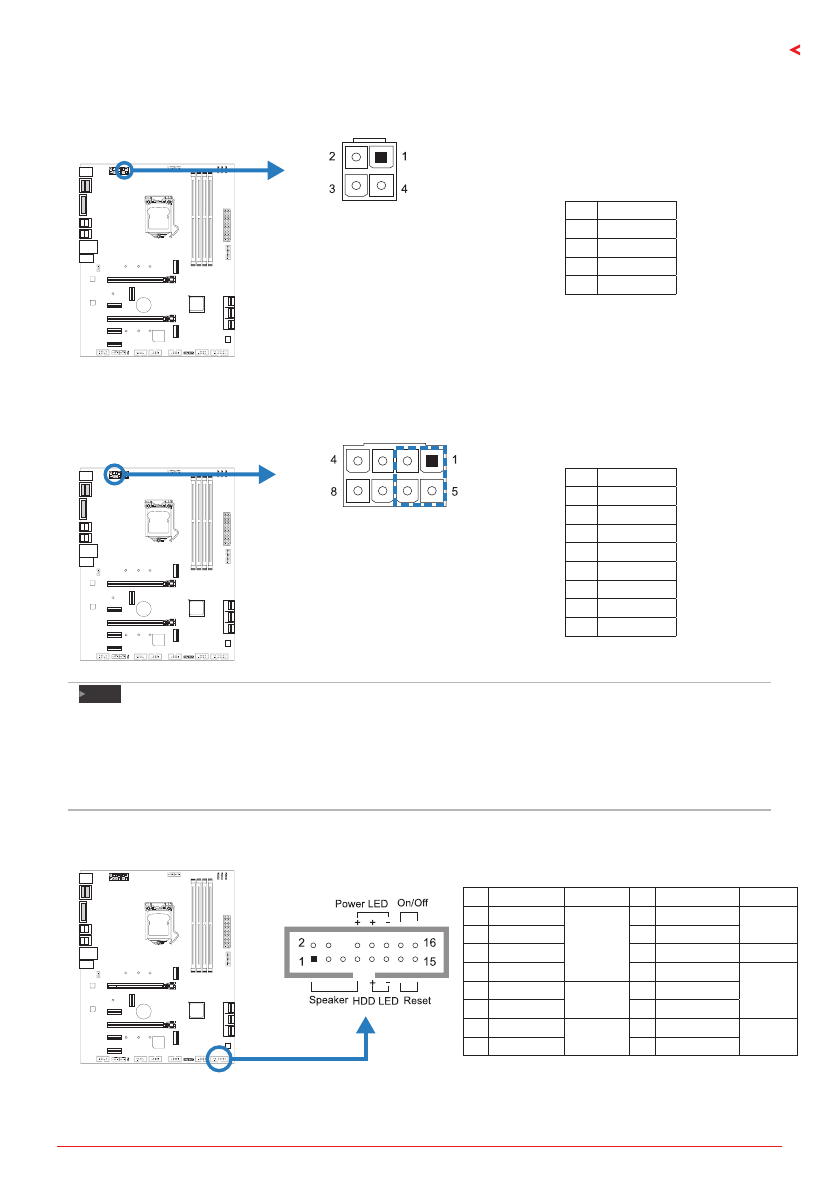

Chapter 2: Hardware installation
| 15
Z490GTA
ATX_12V_2X2: ATX Power Source Connector
This connector will provide +12V to CPU power circuit.
Pin Assignment
1
+12V
2
+12V
3
Ground
4
Ground
ATX_12V_2X4: ATX Power Source Connector
The connector provides +12V to the CPU power circuit. If the CPU power plug is 4-pin, please
plug it into Pin 1-2-5-6 of ATX_12V_2X4.
Pin Assignment
1
+12V
2
+12V
3
+12V
4
+12V
5
Ground
6
Ground
7
Ground
8
Ground
Note
»
Before you power on the system, please make sure that both ATX, ATX_12V_2X2 and ATX_12V_2X4
connectors have been plugged-in.
»
Insufficient power supplied to the system may result in instability or the peripherals not functioning
properly. Use of a PSU with a higher power output is recommended when configuring a system with
more power-consuming devices.
F_PANEL: Front Panel Header
This 16-pin header includes Power-on, Reset, HDD LED, Power LED, and speaker connection.
Pin Assignment
Function
Pin Assignment
Function
1
+5V
Speaker
Connector
2
N/A
N/A
3
N/A
4
N/A
5
N/A
6
N/A
N/A
7
Speaker
8
Power LED (+)
Power
LED
9
HDD LED (+) Hard drive
LED
10 Power LED (+)
11
HDD LED (-)
12
Power LED (-)
13 Ground
Reset
button
14
Power button Power-on
button
15 Reset control
16 Ground
