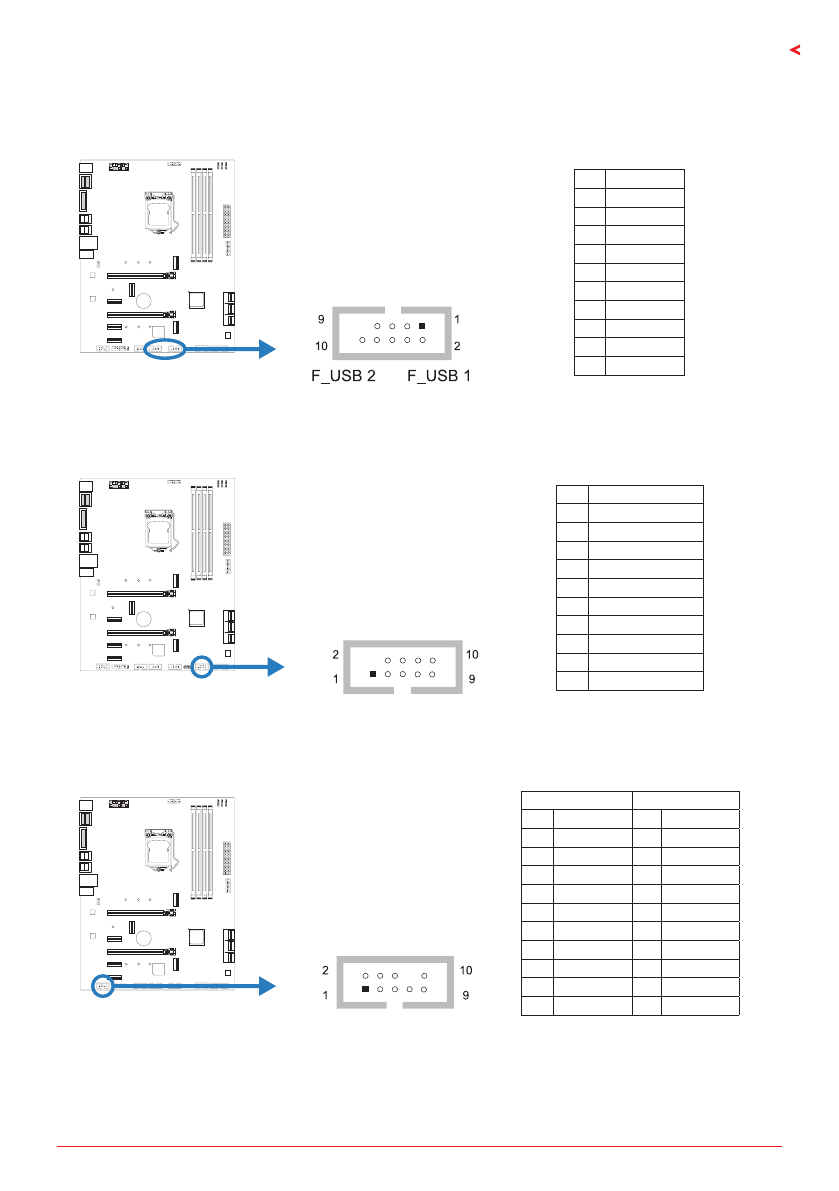

Chapter 2: Hardware installation
| 17
Z490GTA
F_USB1/ F_USB2: Header for USB 2.0 Ports at Front Panel
This header allows user to add additional USB ports on the PC front panel, and also can be
connected with a wide range of external peripherals.
Pin Assignment
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10
NC
TBT1: Thunderbolt 3 Header
This header allows user to add additional Thunderbolt ports on the PC front panel, and also
can be connected with a wide range of external peripherals.
Pin Assignment
1
Force Power
2
NC
3
CIO Plug Event
4
SMB_DATA_MAIN
5
SLP_S3_N
6
SMB_CLK_MAIN
7
SLP_S5_N
8
3V3_AIC_PD_INT#
9
GND
10
GND
F_AUDIO1: Front Panel Audio Header
This header allows user to connect the chassis-mount front panel audio I/O which supports HD
and AC’97 audio standards.
HD Audio
AC’97
Pin Assignment
Pin Assignment
1
Mic Left in
1
Mic In
2
Ground
2
Ground
3
Mic Right in 3
Mic Power
4
GPIO
4
Audio Power
5
Right line in
5
RT Line Out
6
Jack Sense
6
RT Line Out
7
Front Sense
7
Reserved
8
Key
8
Key
9
Left line in
9
LFT Line Out
10
Jack Sense
10 LFT Line Out
»
Continued on Next Page
