Chapter 2: Hardware installation
Note
»
When using the front HD audio jack and plug in the headset, the rear sound will be automatically
Disabled.
»
It is recommended that you connect a high-definition front panel audio module to this connector to
avail of the motherboard’s high definition audio capability.
»
Please try to disable the “Front Panel Jack Detection” if you want to use an AC’97 front audio output
cable. The function can be found via O.S. Audio Utility.

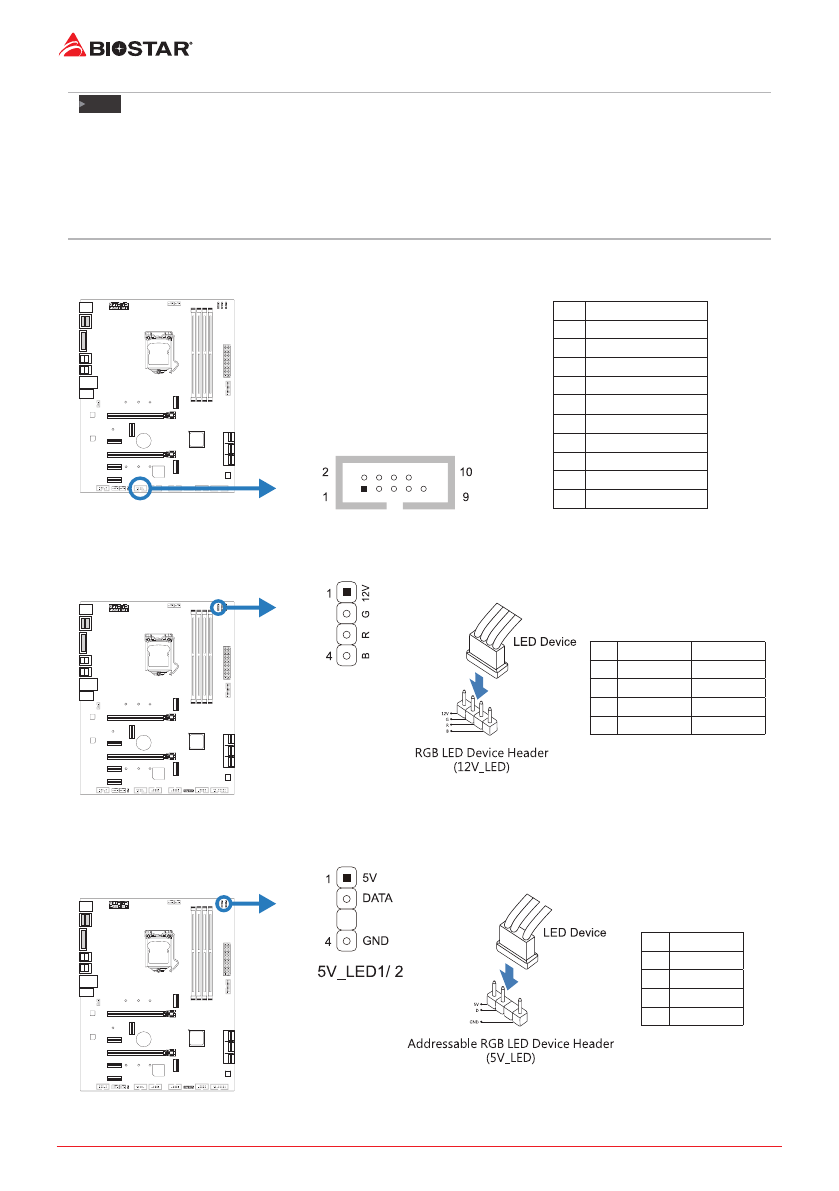

COM: Serial Port Header
The motherboard has a serial port header for connecting RS-232 Port.
Pin Assignment
1
Carrier detect
2
Received data
3
Transmitted data
4
Data terminal ready
5
Signal ground
6
Data set ready
7
Request to send
8
Clear to send
9
Ring indicator
10
Key
12V_LED: RGB LED Device (5050 SMD) Header
This header providers 12V power and RGB control pins for RGB LED Device (5050 SMD).
Pin Cable Color Assignment
1
12V (Black) VCC12
2
G (Green)
LED_GREEN
3
R (Red)
LED_RED
4
B (Blue)
LED_BLUE
5V_LED1/ 5V_LED2: Addressable RGB LED Device (WS2818B) Header
This header providers 5V power and Data control pins for RGB LED Device (WS2818B).
Pin Assignment
1
VCC5
2
Data
3
N/A
4
GND
»
Continued on Next Page
