18 | 챕터 2: 하드웨어 설치

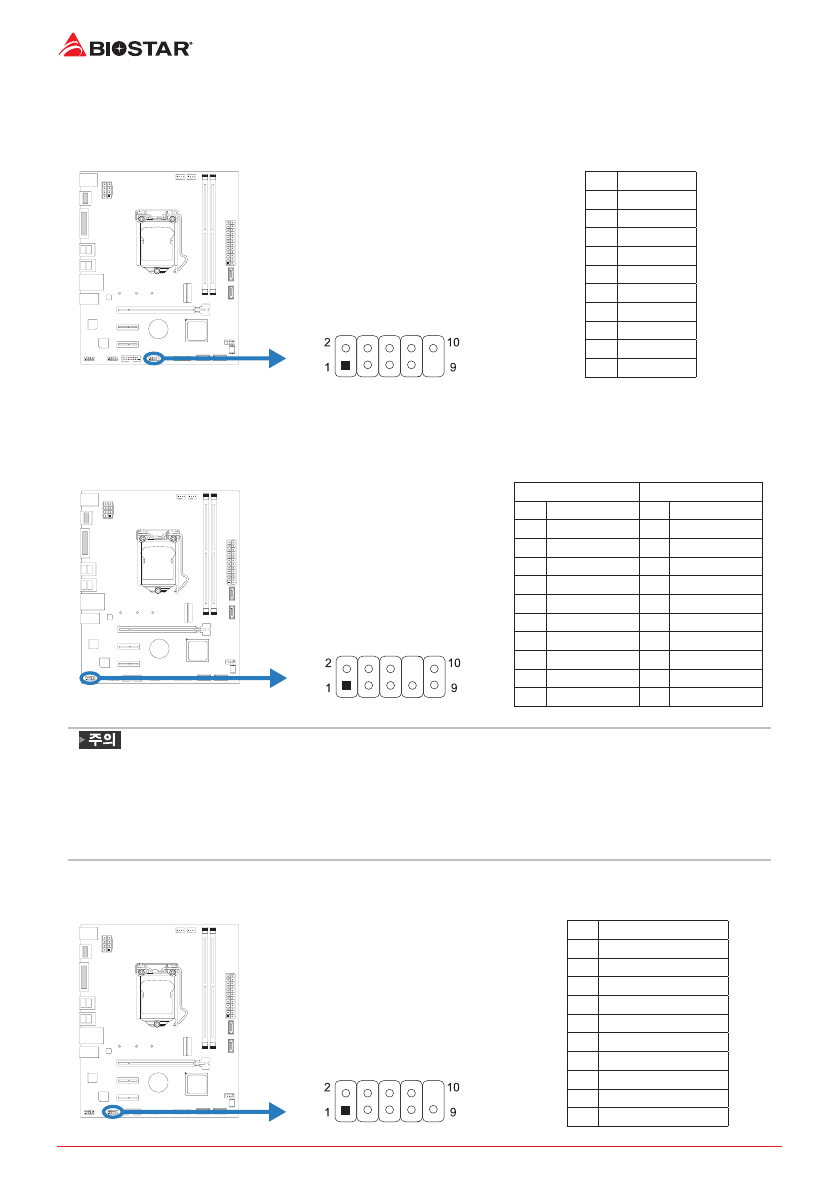

F_USB20_1: 전면 패널 USB 2�0 포트용 헤더

이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한
외장 장치들과 연결할 수 있습니다.

핀

배열

1

+5V (fused)

2

+5V (fused)

3

USB-

4

USB-

5

USB+

6

USB+

7

Ground

8

Ground

9

Key

10

NC

F_AUDIO: 전면 패널 오디오 헤더

이 헤더는 사용자로 하여금 HD 그리고 AC’97 오디오 표준을 지원하는 케이스 전면
패널 오디오 입/출력 포트와 연결할 수 있게 합니다.

HD Audio

AC’97

핀

배열

핀

배열

1

Mic Left in

1

Mic In

2

Ground

2

Ground

3

Mic Right in

3

Mic Power

4

GPIO

4

Audio Power

5

Right line in

5

RT Line Out

6

Jack Sense

6

RT Line Out

7

Front Sense

7

Reserved

8

Key

8

Key

9

Left line in

9

LFT Line Out

10

Jack Sense

10 LFT Line Out

»   전면 HD 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다.
»   메인보드의 HD 오디오를 사용하기 위해 HD 전면 패널 오디오 모듈을 이 커넥터에

연결하는  것을 권장합니다.

»   AC’97 전면 오디오 출력 케이블을 사용하기를 원한다면, “전면 패널 잭 감지” 기능을 해제하여

주십시오그 기능은 O.S 오디오 유틸리티에서 발견할 수 있습니다.

COM1: 직렬포트

본 메인 보드는 1개의 직렬포트가 있으며RS-232커넥터를 연결할 수 있습니다.

핀

배열

1

캐리어 검출

2

데이터 수신

3

데이터 전송

4

데이터 단말 준비

5

접지 신호#

6

데이터 세트 준비

7

전송 요구#

8

전송 취소#

9

벨소리 표시기

10

Key
