16 | Глава 2: Установка оборудования

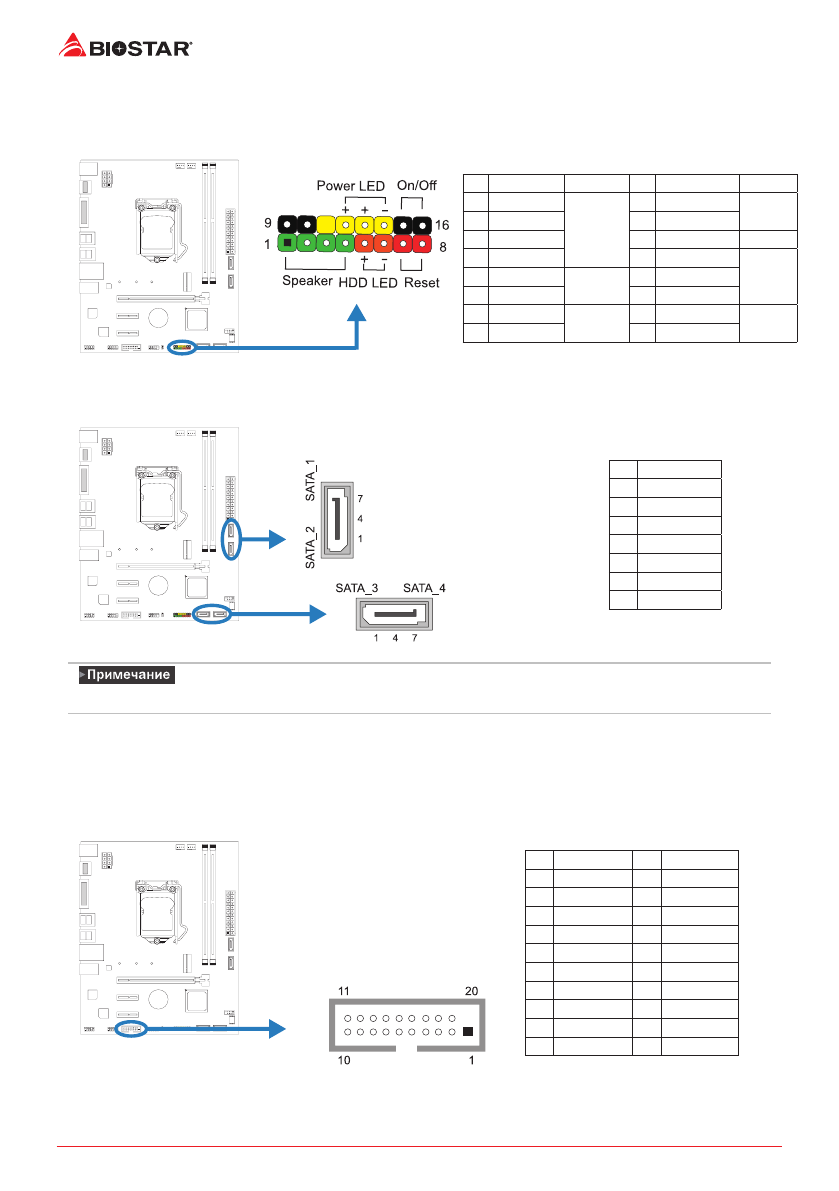

PANEL: штыревой соединитель передней панели

Этот 16-контактный штыревой соединитель включает в себя соединения включения

питания, сброса, светодиода жесткого диска, светодиода питания и динамика.

Pin Assignment Function

Pin Assignment

Function

1

+5V

Speaker
Connector

9

N/A

N/A

2

N/A

10 N/A

3

N/A

11 N/A

N/A

4

Speaker

12 Power LED (+)

Power
LED

5

HDD LED (+) Hard drive

LED

13 Power LED (+)

6

HDD LED (-)

14 Power LED (-)

7

Ground

Reset
button

15 Power button Power-on

button

8

Reset control

16 Ground

SATA_1/ SATA_2/ SATA_3/ SATA_4: разъемыSerial ATA 6,0 Гбит/с

Эти разъемы подключаются к жестким дискам SATA через кабели SATA.

Pin Assignment
1

Ground

2

TX+

3

TX-

4

Ground

5

RX-

6

RX+

7

Ground

» 

»

Когда слот PCIE-M2_1 занят режимом SATA, разъем SATA_1 будет отключен.

F_USB32_A-5G: штыревой соединитель для портов USB 3�2 (Gen1) на передней

панели

Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты

USB на переднюю панель ПК, а также может быть подключен к самым разным внешним

периферийным устройствам.

Pin Assignment

Pin Assignment

1

VBUS0

11 D2+

2

SSRX1-

12 D2-

3

SSRX1+

13 Ground

4

Ground

14 SSTX2+

5

SSTX1-

15 SSTX2-

6

SSTX1+

16 Ground

7

Ground

17 SSRX2+

8

D1-

18 SSRX2-

9

D1+

19 VBUS1

10 ID

20 Key
