Глава 2: Установка оборудования | 13

H510MHP

l

 B560MHP

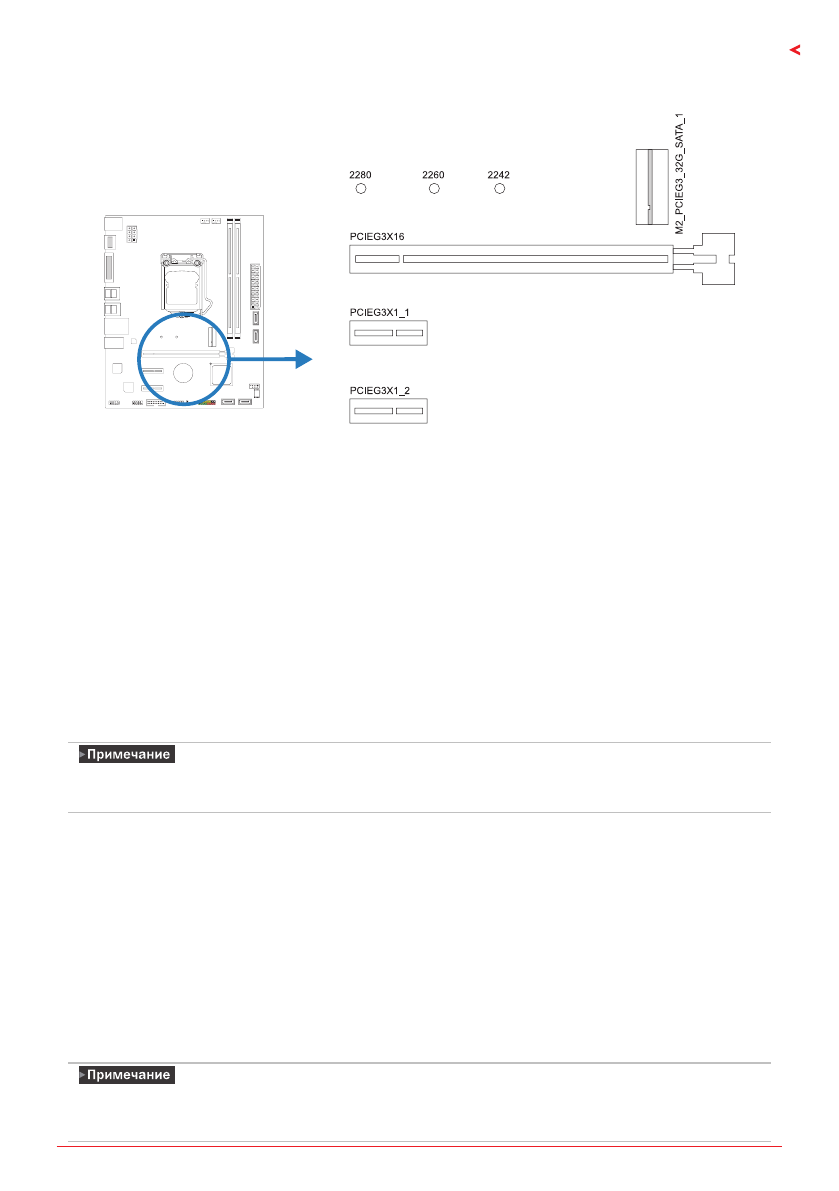

2�5 Слоты расширения

PCIEG3X16: слот PCI-Express Gen3/ Gen4 x16 (x16 режиме)

•   Совместимость с PCI-Express 3.0. Максимальная пропускная способность слота PCIe

составляет 32 ГБ / с.

•   Совместимость с PCI-Express 4.0. Максимальная пропускная способность слота PCIe

составляет 64 ГБ / с.

PCIEG3X1_1

ˋ

PCIEG3X1_2 : слот PCI-Express Gen3 x1

•   Совместимость с PCI-Express 3.0.
•   Пропускная способность передачи данных до 1 ГБ/с в каждом направлении; всего

2 ГБ/с.

M2_PCIEG3_32G_SATA_1: Слот M�2 (M Key)

•   Слот M.2 поддерживает модуль SSD 2242/2260/2280 типа M.2. При установке

модуля SSD M.2установите винт и шестигранную стойку в правильное положение.

•   Поддержка модуля M.2 SATA III (6,0 Гбит/с) и модуля M.2 PCI Express до

Gen3x4 (32 ГБ/с).

» 

»

Когда слот PCIE-M2_1 занят режимом SATA, разъем SATA_1 будет отключен.

» 

»

 PCIe 4.0 зависит только от процессоров Rocket Lake.

Установка карты расширения

Вы можете установить карту расширения, выполнив следующие действия:

•   Прочтите инструкцию к соответствующей карте расширения, прежде чем

устанавливать эту карту в компьютер.

•   Снимите крышку шасси компьютера, винты и кронштейн слота с компьютера.

•   Поместите карту в слот расширения и нажмите на карту, пока она полностью не

установится в слот.

•   Закрепите металлический кронштейн карты на задней панели шасси винтом. (Этот

шаг предназначен только для установки карты VGA.)

•   Установите на место крышку шасси компьютера.

•   Включите компьютер, при необходимости измените настройки BIOS для платы

расширения.

•   Установите соответствующий драйвер для карты расширения.

» 

»

Обратите внимание, что при необходимости установить или удалить винт вам 

понадобится отвертка типа M2. Не рекомендуется использовать отвертку, не 

отвечающую техническим требованиям, в противном случае можно повредить винт.
