16 | 챕터 2: 하드웨어 설치
2�7 헤더 & 커넥터

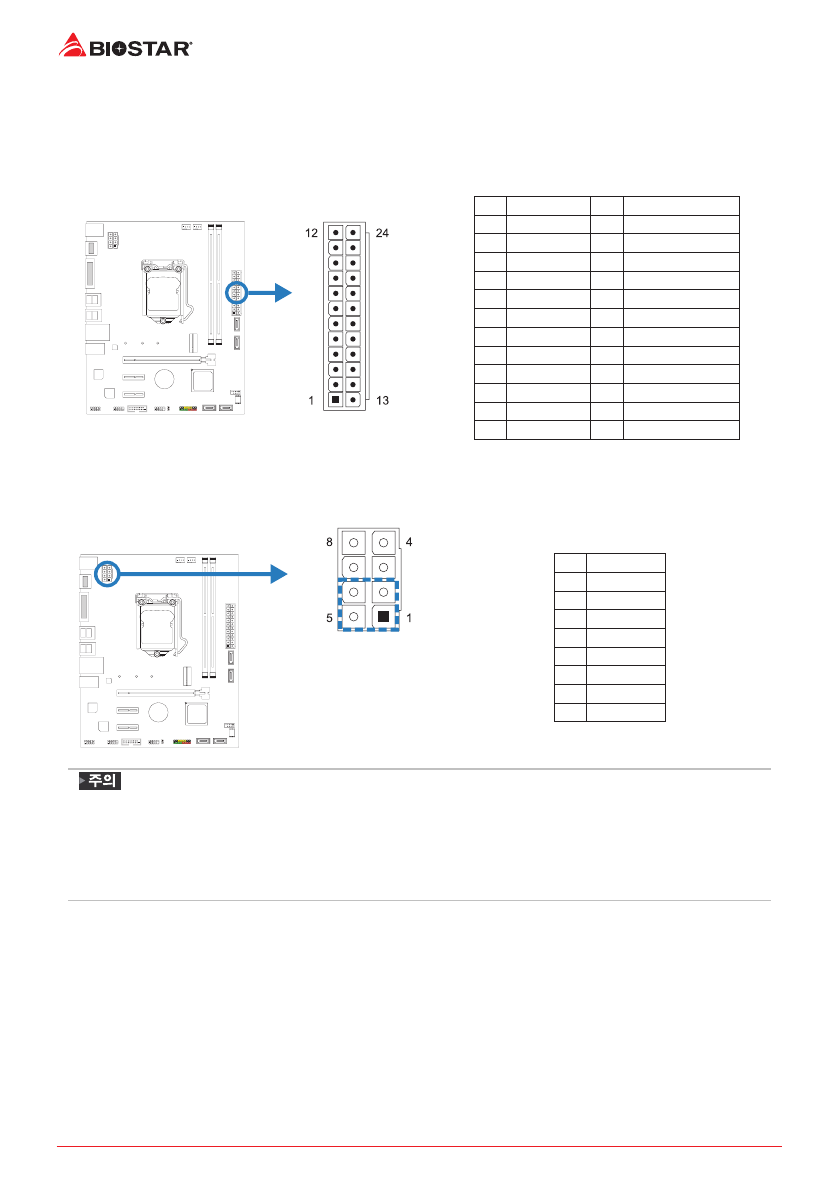

ATXPWR1: ATX 전원 커넥터
더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를
연결하기 전에 올바른 방향인지 확인하여 주십시오.
핀
배열
핀
배열
13
+3.3V
1
+3.3V
14
-12V
2
+3.3V
15
접지
3
접지
16
PS_ON
4
+5V
17
접지
5
접지
18
접지
6
+5V
19
접지
7
접지
20
NC
8
PW_OK
21
+5V
9
대기전압+5V
22
+5V
10
+12V
23
+5V
11
+12V
24
접지
12
+3.3V
ATXPWR2: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V를 공급합니다. CPU 전력 플러그가 4핀이라면,
ATXPWR2의 1-2-5-6핀에 꽂아주십시오.
핀
정의
1
+12V
2
+12V
3
+12V
4
+12V
5
접지
6
접지
7
접지
8
접지
» 시스템을 켜기 전, ATXPWR1 과 ATXPWR2 커넥터가 모두 잘 연결되어 있는지 확인하여
주십시오.
» 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질
수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을
권장합니다.
Содержание
- 33 Информация FCC и авторское право; без обязательства заранее уведомлять какую-либо сторону.
- 34 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 36 Технические характеристики
- 37 Разъемы задней панели
- 40 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.
- 41 наклоняя и не сдвигая процессор в сокете.
- 42 �2 Установка радиатора; к разъему вентилятора ЦП.
- 43 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; CPU_FAN: Штыревой соединитель вентилятора ЦП; SYS_FAN1: Штыревой соединитель вентилятора системы; �4 Установка системной памяти; Модули DDR4
- 44 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 45 �5 Слоты расширения; Установка карты расширения; устанавливать эту карту в компьютер.
- 46 �6 Настройка переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 47 �7 Штыревые соединители и разъемы; ATXPWR1: разъем источника питания ATX; правильной ориентации.; ATXPWR2: разъем источника питания ATX
- 48 PANEL: штыревой соединитель передней панели; Эти разъемы подключаются к жестким дискам SATA через кабели SATA.; панели; периферийным устройствам.
- 49 F_AUDIO: штыревой соединитель аудио передней панели
- 50 COM1: разъем последовательного порта
- 51 Глава 3: UEFI BIOS и программное обеспечение | 19; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 52 0 | Глава 3: UEFI BIOS и программное обеспечение
- 53 Глава 3: UEFI BIOS и программное обеспечение | 21
- 54 2 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 55 Глава 3: UEFI BIOS и программное обеспечение | 23; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 56 Глава 4: Полезная помощь; Установка драйвера
- 57 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 59 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
Характеристики
