챕터 2: 하드웨어 설치 | 17
H510MHP
l
B560MHP

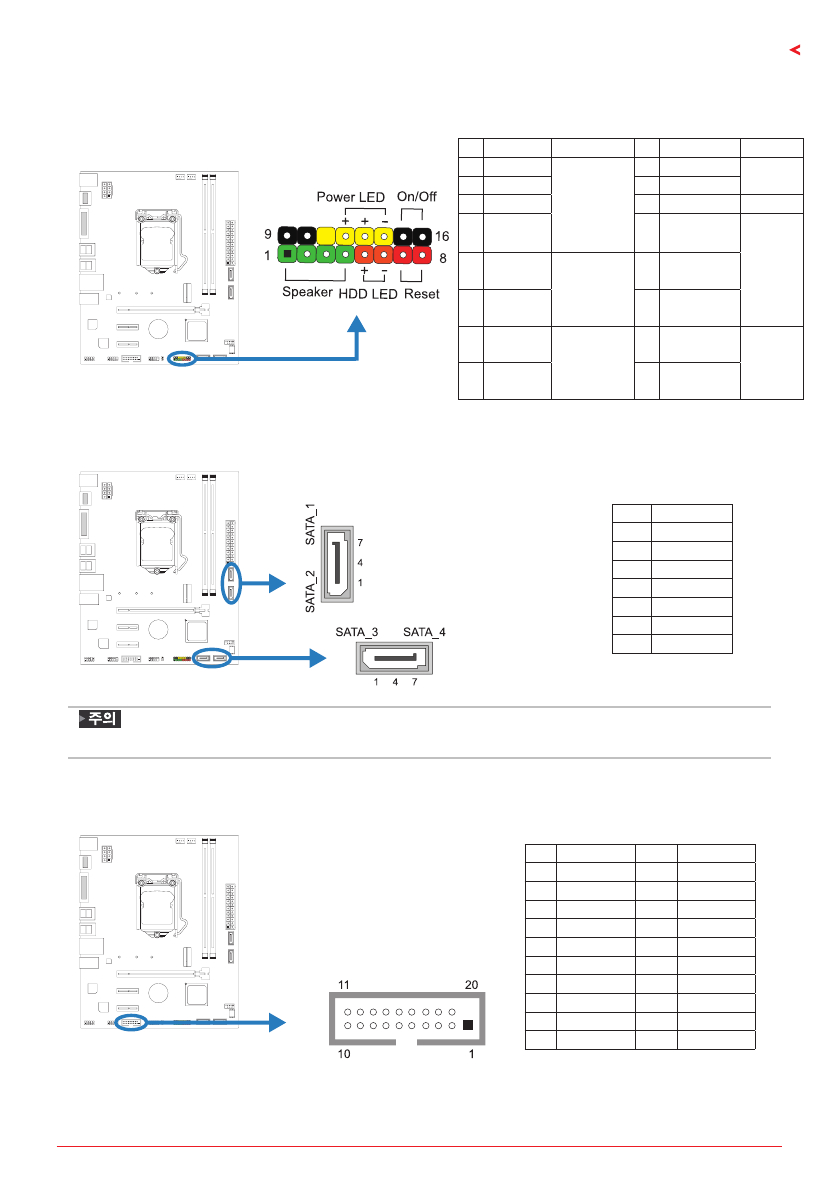

PANEL: 전면 패널 헤더
이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.
핀 배열
기능
핀 배열
기능
1
+5V
스피커
커넥터
9
N/A
N/A
2
N/A
10 N/A
3
N/A
11 N/A
N/A
4
Speaker
12
Power LED
(+)
파워 LED
5
HDD LED
(+)
하드드라이브
LED
13
Power LED
(+)
6
HDD LED
(-)
14
Power LED
(-)
7
Ground
리셋 버튼
15
Power
button
전원 버튼
8
Reset
control
16 Ground
SATA_1/ SATA_2/ SATA_3/ SATA_4: 시리얼 ATA 커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀
배열
1
Ground
2
TX+
3
TX-
4
Ground
5
RX-
6
RX+
7
Ground
»
PCIE-M2_1 슬롯에 SATA SSD 모듈을 사용한다면, SATA _1 커넥터는 사용할 수 없습니다.
F_USB32_A-5G: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀
배열
핀
배열
1
VBUS0
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
Ground
4
Ground
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
Ground
7
Ground
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS1
10
ID
20
Key
