Глава 2: Установка оборудования | 17
H510MHP
l
B560MHP

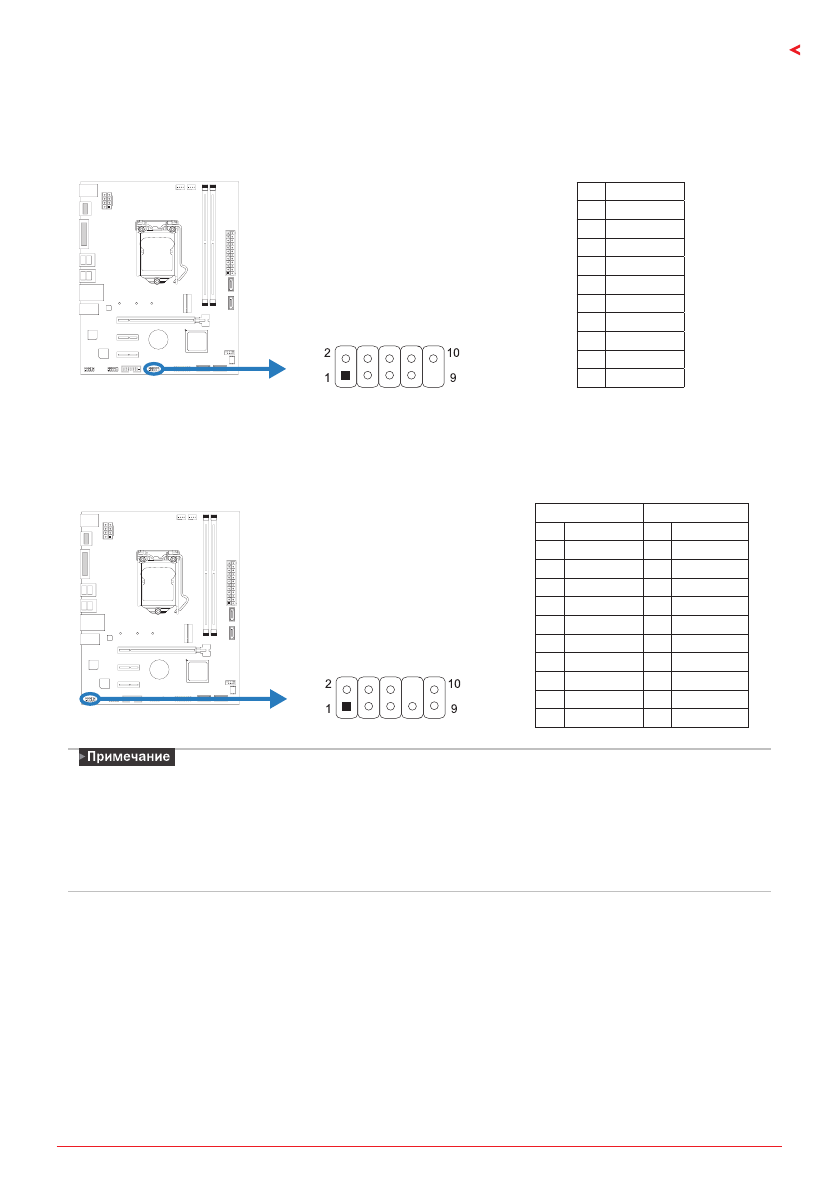

F_USB20_1: штыревой соединитель для портов USB 2�0 на передней панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Pin Assignment
1
+5V (fused)
2
+5V (fused)
3
USB-
4
USB-
5
USB+
6
USB+
7
Ground
8
Ground
9
Key
10 NC
F_AUDIO: штыревой соединитель аудио передней панели
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси
вход/выход аудио передней панели, который поддерживает аудиостандарты HD Audio
(звука высокой четкости) AC’97.
HD Audio
AC’97
Pin Назначение Pin Назначение
1
Mic Left in
1
Mic In
2
Ground
2
Ground
3
Mic Right in 3
Mic Power
4
GPIO
4
Audio Power
5
Right line in
5
RT Line Out
6
Jack Sense
6
RT Line Out
7
Front Sense
7
Reserved
8
Key
8
Key
9
Left line in
9
LFT Line Out
10 Jack Sense
10 LFT Line Out
»
»
Рекомендуется подключать к этому разъему аудиомодуль высокой четкости на передней
панели, чтобы использовать возможности материнской платы для воспроизведения
звука высокой четкости.
»
»
Попробуйте отключить функцию «Обнаружение разъема на передней панели», если вы
хотите использовать кабель переднего аудиовыхода AC’97. Функцию можно найти через
утилиту O.S. Audio.
