Глава 2: Установка оборудования | 15
H510MHP
l
B560MHP

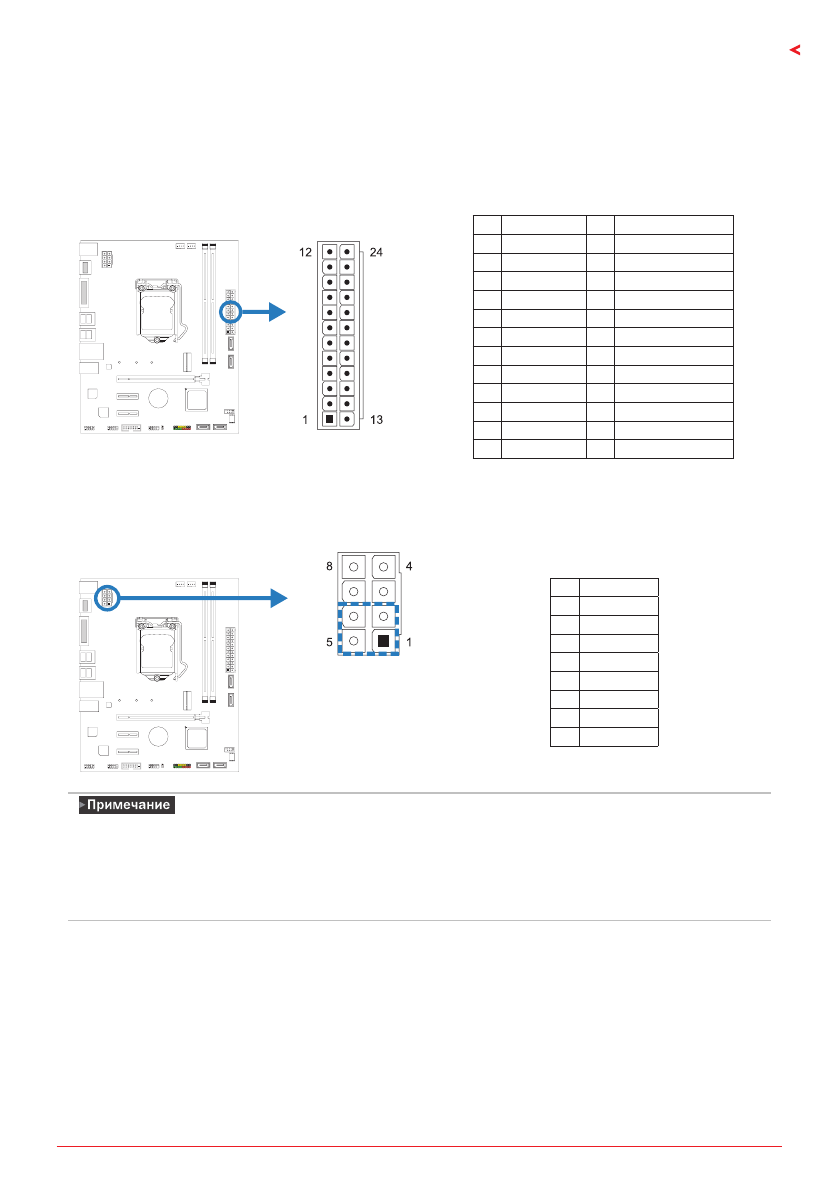

2�7 Штыревые соединители и разъемы
ATXPWR1: разъем источника питания ATX
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный
24-контактный источник питания ATX. Перед подключением разъема убедитесь в
правильной ориентации.
Pin Assignment
Pin Assignment
13 +3.3V
1
+3.3V
14 -12V
2
+3.3V
15 Ground
3
Ground
16 PS_ON
4
+5V
17 Ground
5
Ground
18 Ground
6
+5V
19 Ground
7
Ground
20 NC
8
PW_OK
21 +5V
9
Standby Voltage+5V
22 +5V
10 +12V
23 +5V
11 +12V
24 Ground
12 +3.3V
ATXPWR2: разъем источника питания ATX
Разъем обеспечивает +12 В в цепи питания ЦП. Если разъем питания ЦП 4-контактный,
подключите его к контактам 1-2-5-6 ATX_12V_2X4.
Pin Assignment
1
+12V
2
+12V
3
+12V
4
+12V
5
Ground
6
Ground
7
Ground
8
Ground
»
»
Перед включением системы убедитесь, что вставлены оба разъема ATXPWR1, ATXPWR2.
»
»
Недостаточное питание системы может привести к нестабильности или неправильному
функционированию периферийных устройств. При настройке системы с более
энергоемкими устройствами рекомендуется использовать блок питания с более высокой
выходной мощностью.
