95
Por
tuguês
H510M-ITX/ac

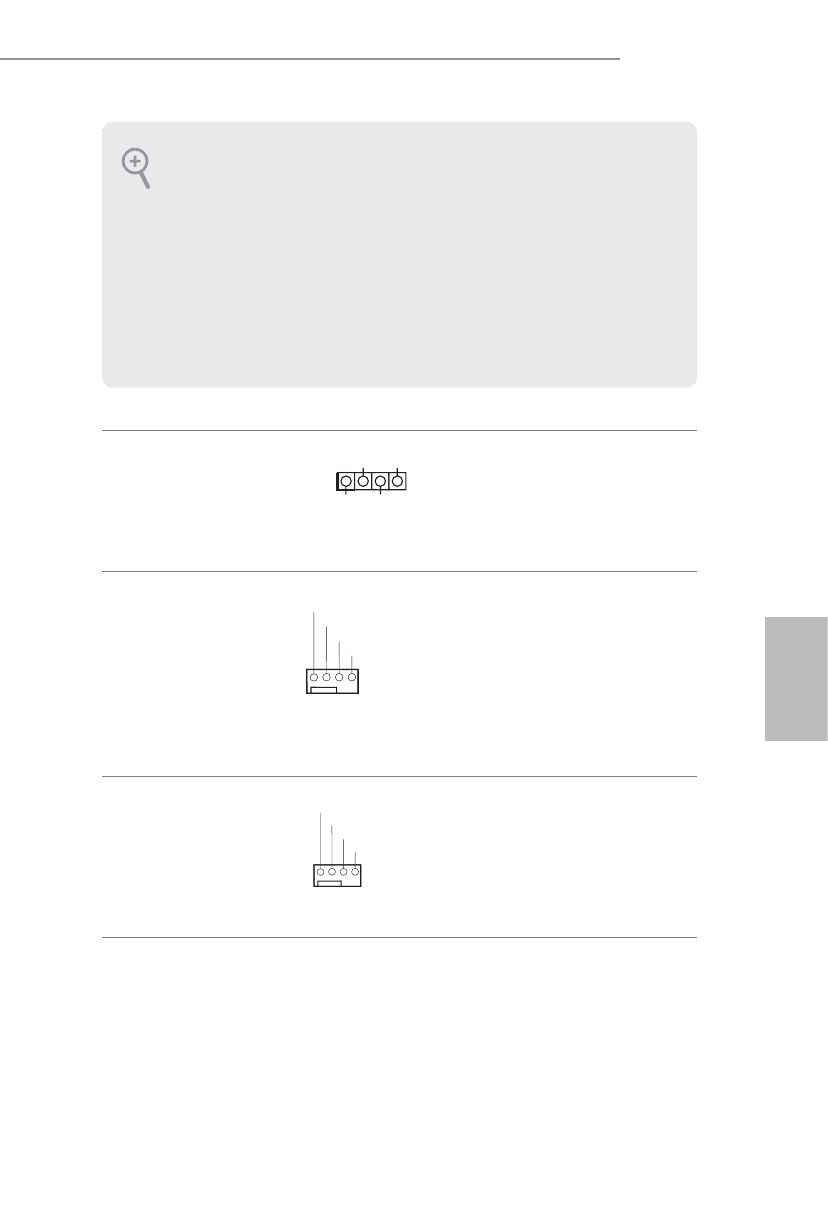

Suporte do alto-falante do
chassi
(SPEAKER1 de 4 pinos)
(ver p.1, N.º 15)
Por favor, conecte o alto-falante
do chassi a este suporte.
Chassis / Conectores da
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 3)
Esta placa mãe fornece conectores
de ventilador do chassis de refrig-
eração a água de 4 pinos. Se você
pretende conectar um ventilador
de refrigeração a água de chassis
de 3 pinos, por favor, conecte-o ao
Pino 1-3.
Conector do ventilador do
chassi
(CHA_FAN2 de 4 pinos)
(ver p.1, N.º 16)
Ligue o cabo do ventilador
aos conectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1
+ 5 V
D U M M Y
D U M M Y
S P E A K E R
4 3 2 1
GN D
+ 12V
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi
deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no
nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal
de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não
precisa ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.
