52

Français

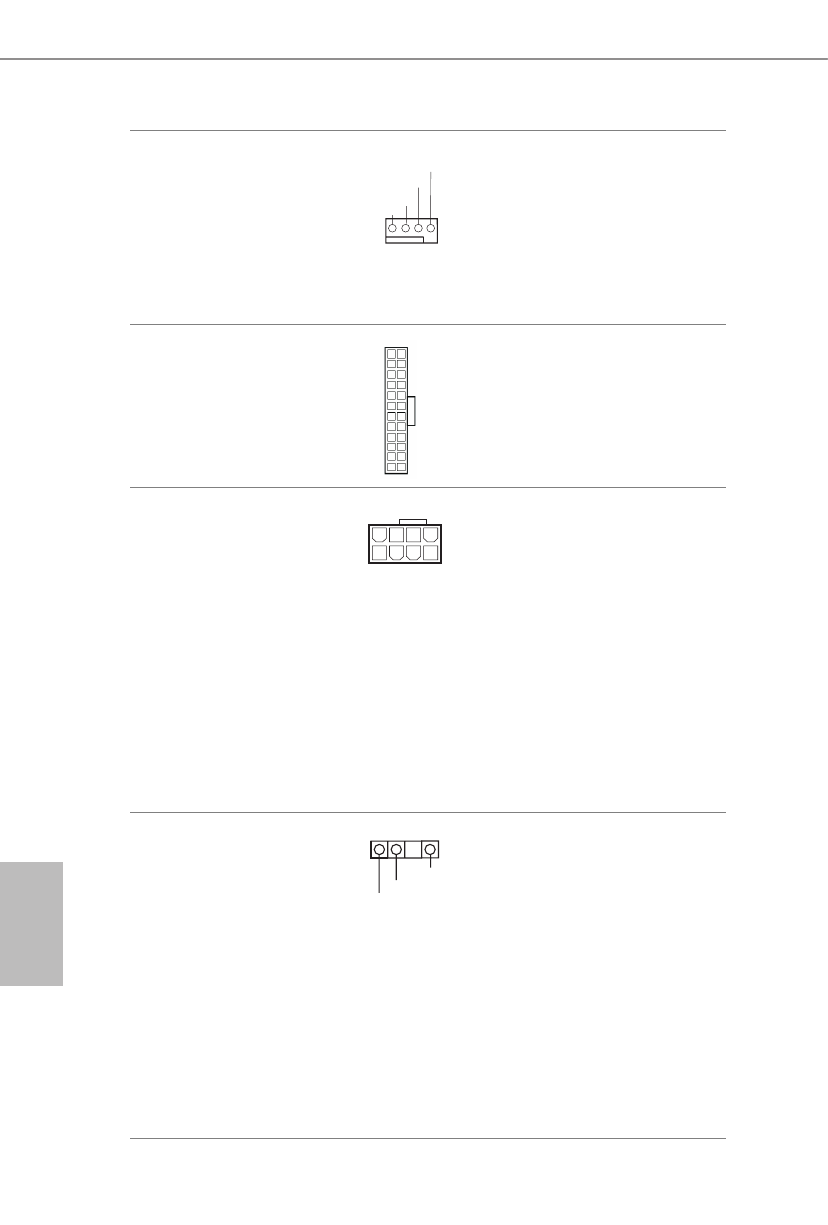

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broch-
es. Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur la
broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX à
24 broches.

Connecteur d’alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12 V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 5.

*Avertissement : Veuillez véri-

fier que le câble d'alimentation

connecté est pour l'unité

centrale et non pour la carte

graphique. Ne branchez pas le

câble d'alimentation PCIe sur ce

connecteur.

Embase LED adressable
( A D D R _ L E D 1  à  3  b r o -

1  à  3  b r o -

  à  3  b r o -

ches)
(voir p.1, No. 4)

Cette embase sert à connecter un
câble de rallonge LED adress-
able permettant aux utilisateurs
de choisir parmi différents effets
lumineux LED.

Attention :

N’installez jamais

le câble LED adressable dans le

mauvais sens. Dans le cas con-

traire, le câble peut être endom-

magé.

*Veuillez consulter la page 30 pour
des instructions supplémentaires
sur cette embase.

12

 1

24

13

4                            1

8                            5

VOUT

DO_ADDR

GND

1

4   3   2   1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
