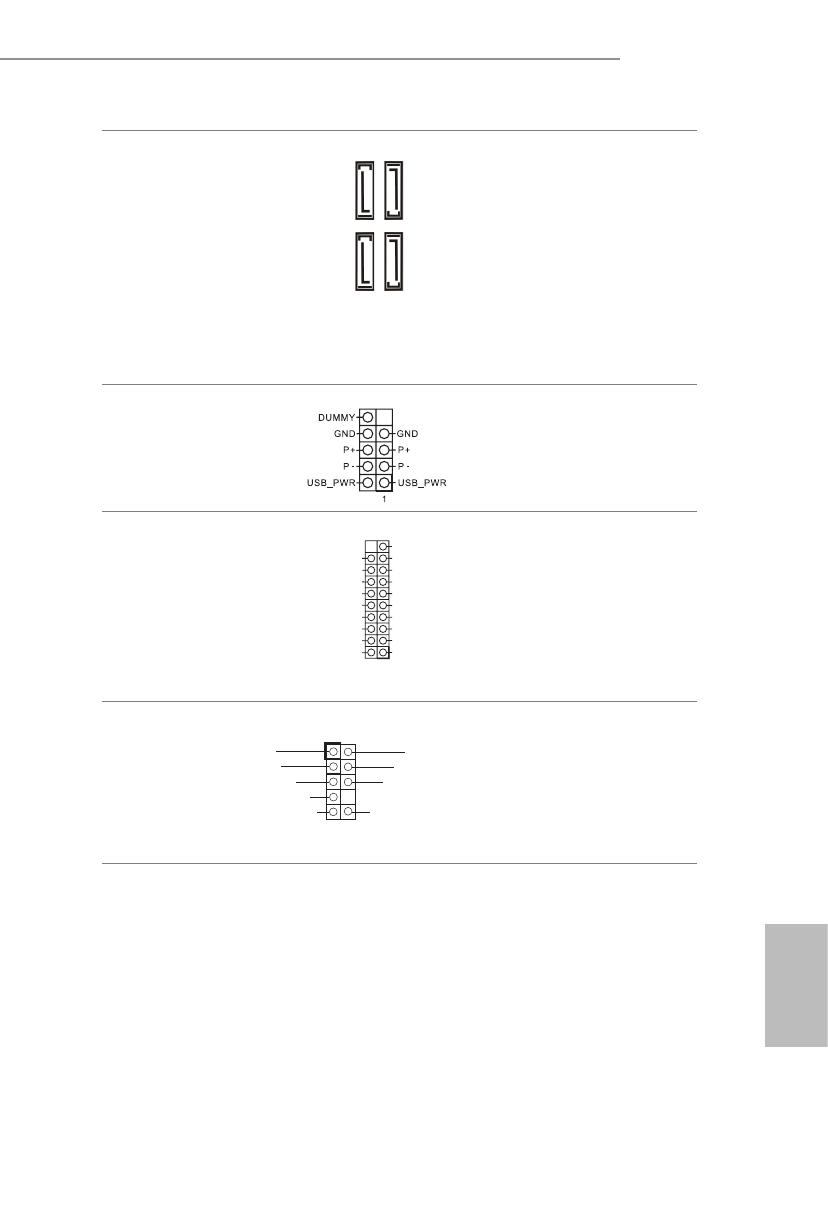

Serial-ATA-III-Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 9)
(SATA3_1:
siehe S. 1, Nr. 8)
(SATA3_2:
siehe S. 1, Nr. 11)
(SATA3_3:
siehe S. 1, Nr. 10)

Diese vier SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Date
nübertragungsgeschwindigkei
t bis 6,0 Gb/s.

* Wenn M2_1 durch ein
SATA-Typ-M.2-Gerät belegt
ist, wird SATA3_0 deaktiviert.

USB 2.0-Stiftleiste
(9-polig, USB_3_4)
(siehe S. 1, Nr. 13)

Es gibt eine USB-2.0-Stiftleiste
an diesem Motherboard. Diese
USB 2.0-Stiftleiste unterstützt
zwei Ports.

USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_3_4)
(siehe S. 1, Nr. 7)

Es gibt eine Stiftleiste an
diesem Motherboard. Diese
USB-3.2-Gen1-Stiftleiste kann
zwei Ports unterstützen.

Audiostiftleiste
Frontblende
(9-polig,
HD_AUDIO1)
(siehe S. 1, Nr. 18)

Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J_SENS E

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET
