50

Français

J_SENS E

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

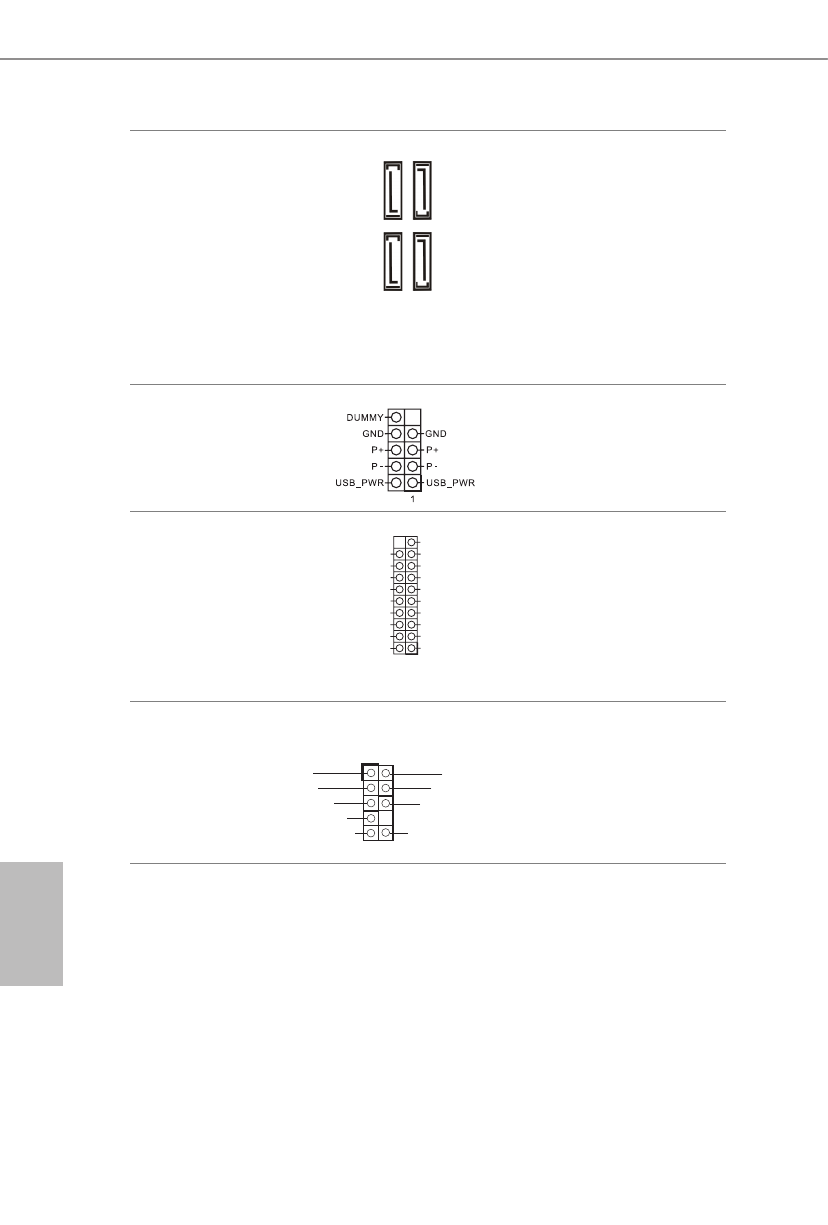

Connecteurs Serial ATA3
(SATA3_0:
voir p.1, No. 9)
(SATA3_1:
voir p.1, No. 8)
(SATA3_2:
voir p.1, No. 11)
(SATA3_3:
voir p.1, No. 10)

Ces quatre connecteurs SATA3
sont compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

* Si M2_1 est occupé par un
périphérique M.2 type SATA,
SATA3_0 est désactivé.

Embase USB 2.0
(USB_3_4 à 9 broches)
(voir p.1, No. 13)

Cette carte mère comprend un
connecteur USB2.0. Cette embase
USB 2.0 peut prendre en charge
deux ports.

Embase USB 3.2 Gen1
(USB3_3_4 à 19 broches)
(voir p.1, No. 7)

Cette carte mère comprend un
connecteur. Cette embase USB
3.2 Gen1 peut prendre en charge
deux ports.

Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 18)

Cette embase sert au branchement
des appareils audio au panneau
audio frontal.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +
