41

Deutsch

H510M-ITX/ac

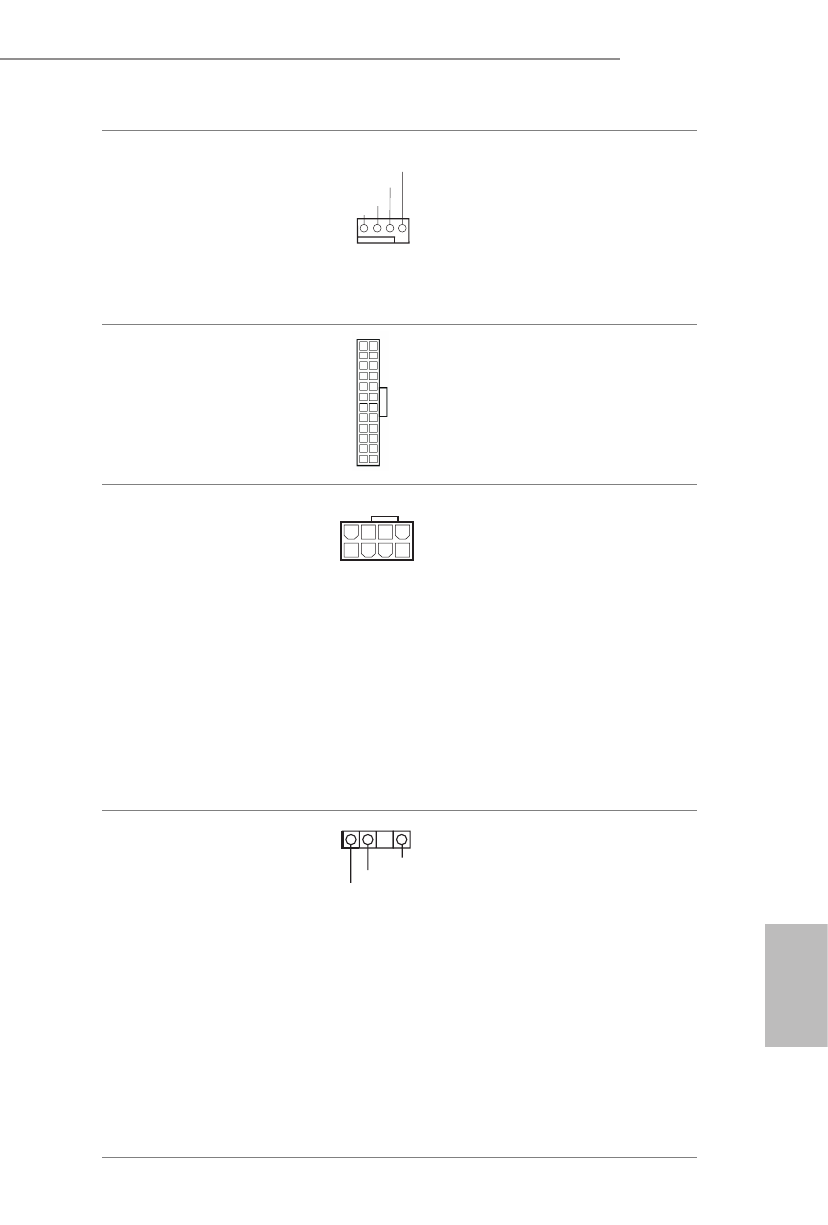

CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)

Dieses Motherboard bietet
einen 4-poligen CPU-Lüfter-
anschluss (lautloser Lüfter).
Falls Sie einen 3-poligen CPU-
Lüfter anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)

Dieses Motherboard bietet
einen 24-poligen ATX-Net-
zanschluss.

ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)

Dieses Motherboard bietet
einen 8-poligen ATX-12-V-
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines 4-po-
ligen ATX-Netzteils entlang
Kontakt 1 und Kontakt 5 an.

*Warnung: Bitte stellen Sie

sicher, dass das Stromkabel

der CPU und nicht das der

Grafikkarte angeschlossen

ist. Schließen Sie das PCIe-

Stromkabel nicht an diesen

Anschluss an.

Adressierbare-LED-
Stiftleiste
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 4)

Diese Stiftleiste dient der
Verbindung des Adressierbare-
LED-Verlängerungskabels,
womit Nutzer zwischen ver-
schiedenen LED-Lichteffekten
wählen können.

Achtung:

Installieren Sie

das Adressierbare-LED-

Kabel niemals falsch herum;

andernfalls könnte das Kabel

beschädigt werden.

*Weitere Anweisungen zu
dieser Stiftleiste finden Sie auf
Seite 30.

12

 1

24

13

4                            1

8                            5

VOUT

DO_ADDR

GND

1

4   3   2   1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
