107

Polsk

i

H510M-ITX/ac

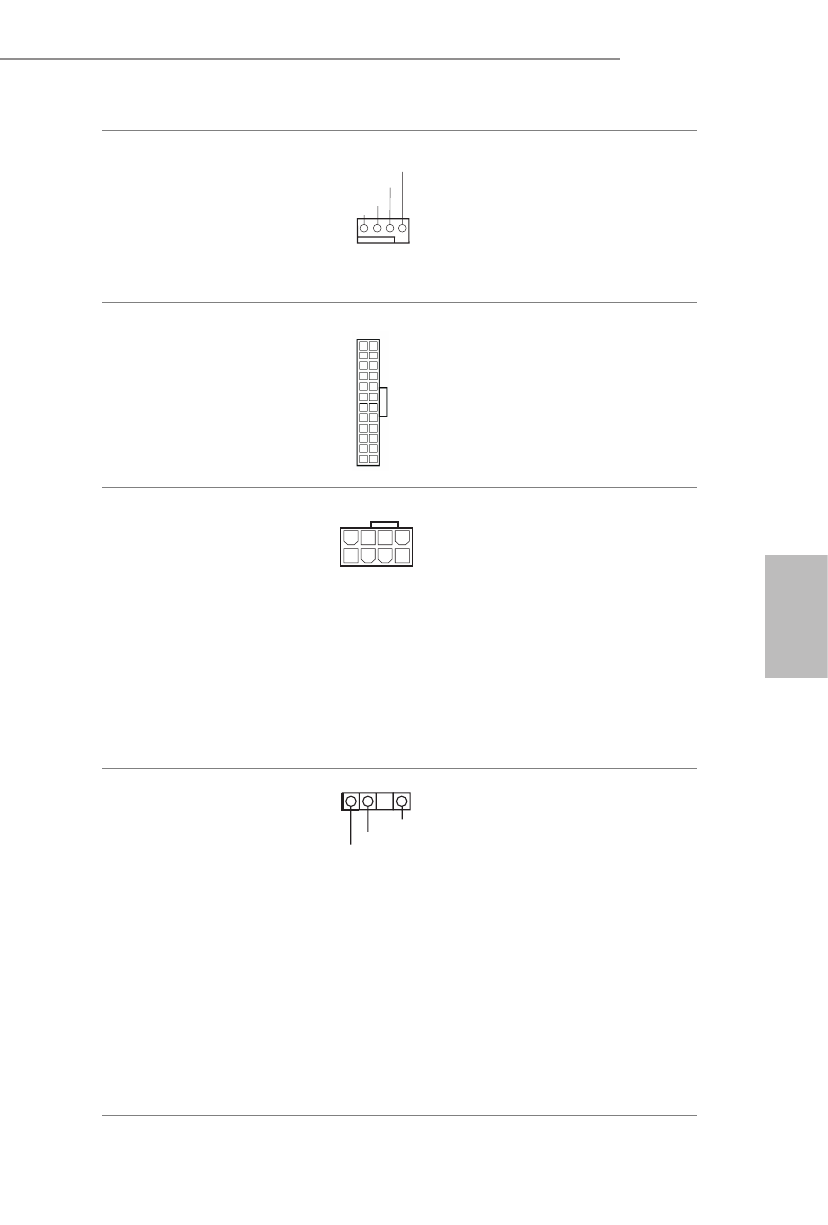

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 2)

Ta płyta główna udostępnia
4-pinowe złącze wentylatora CPU
(Cichy wentylator). Jeśli planow-
ane jest podłączenie 3-pinowego
wentylatora CPU, należy je
podłączyć do pinów 1-3.

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 6)

Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX.

Złącze zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)

Ta płyta główna udostępnia
8-pinowe złącze zasilania ATX
12 V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć
je wzdłuż pinu 1 i pinu 5.

*Ostrzeżenie: Upewnij się, że

podłączony kabel zasilający jest

przeznaczony do CPU, a nie do

karty graficznej. Nie podłączaj

do tego złącza kabla zasilającego

PCIe.

A d r e s o w a l n e   z ł ą c z e
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 4)

To złącze główkowe LED jest
używane do podłączenia adresow-
alnego przedłużacza LED, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.

Ostrzeżenie:

Nigdy nie należy

instalować adresowalnego

kabla LED w nieprawidłowym

kierunku; w przeciwnym razie

kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 30.

12

 1

24

13

4                            1

8                            5

VOUT

DO_ADDR

GND

1

4   3   2   1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
