English
24

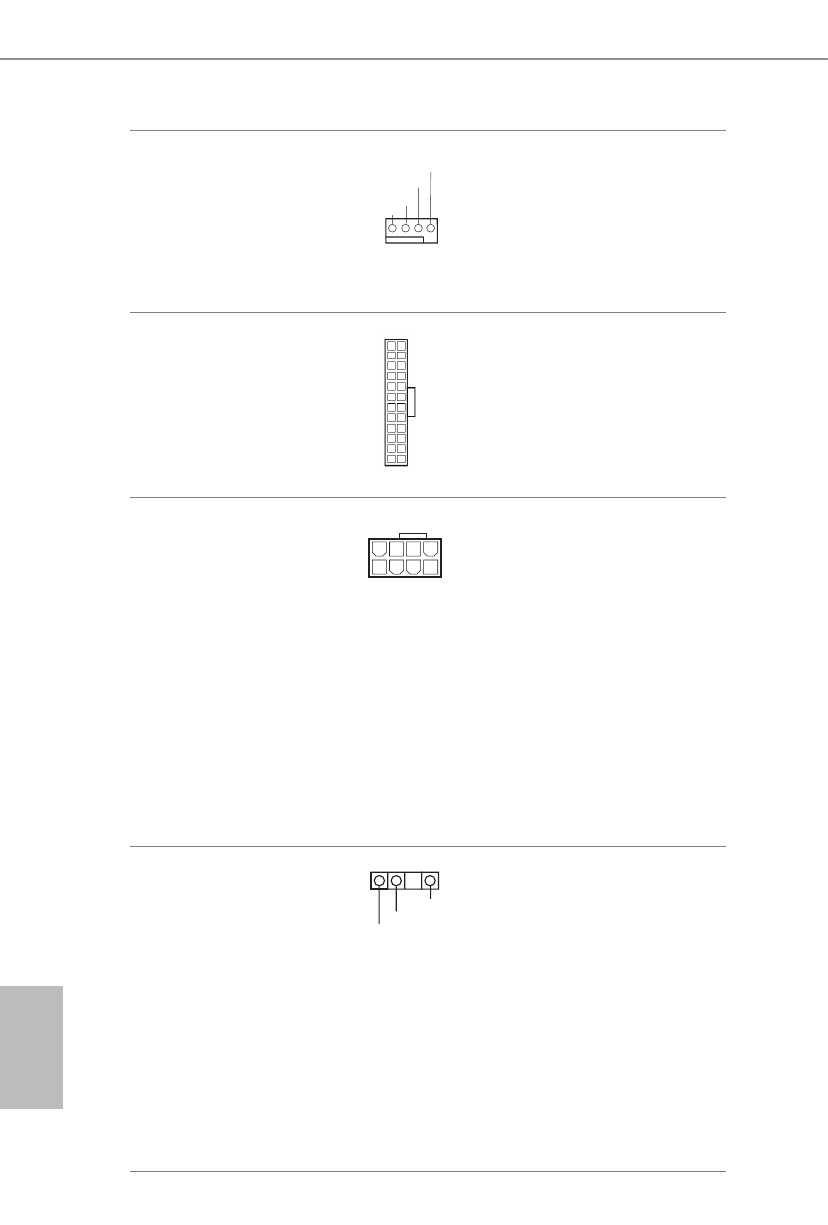

CPU Fan Connector
(4-pin CPU_FAN1)
(see p.1, No. 2)
This motherboard pro-
vides a 4-Pin CPU fan
(Quiet Fan) connector.
If you plan to connect a
3-Pin CPU fan, please
connect it to Pin 1-3.
ATX Power Connector
(24-pin ATXPWR1)
(see p.1, No. 6)
This motherboard pro-
vides a 24-pin ATX power
connector.
ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1, No. 1)
This motherboard
provides a 8-pin ATX 12V
power connector. To use a
4-pin ATX power supply,
please plug it along Pin 1
and Pin 5.
*Warning: Please make
sure that the power cable
connected is for the CPU
and not the graphics
card. Do not plug the
PCIe power cable to this
connector.
Addressable LED Header
(3-pin ADDR_LED1)
(see p.1, No. 4)
This header is used to connect
Addressable LED extension cable
which allows users to choose
from various LED lighting
effects.
Caution:
Never install the
Addressable LED cable in the
wrong orientation; otherwise,
the cable may be damaged.
* Please refer to page 30 for
further instructions on this
header.
12
1
24
13
4 1
8 5
VOUT
DO_ADDR
GND
1
4 3 2 1
G N D
+ 1 2 V
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
