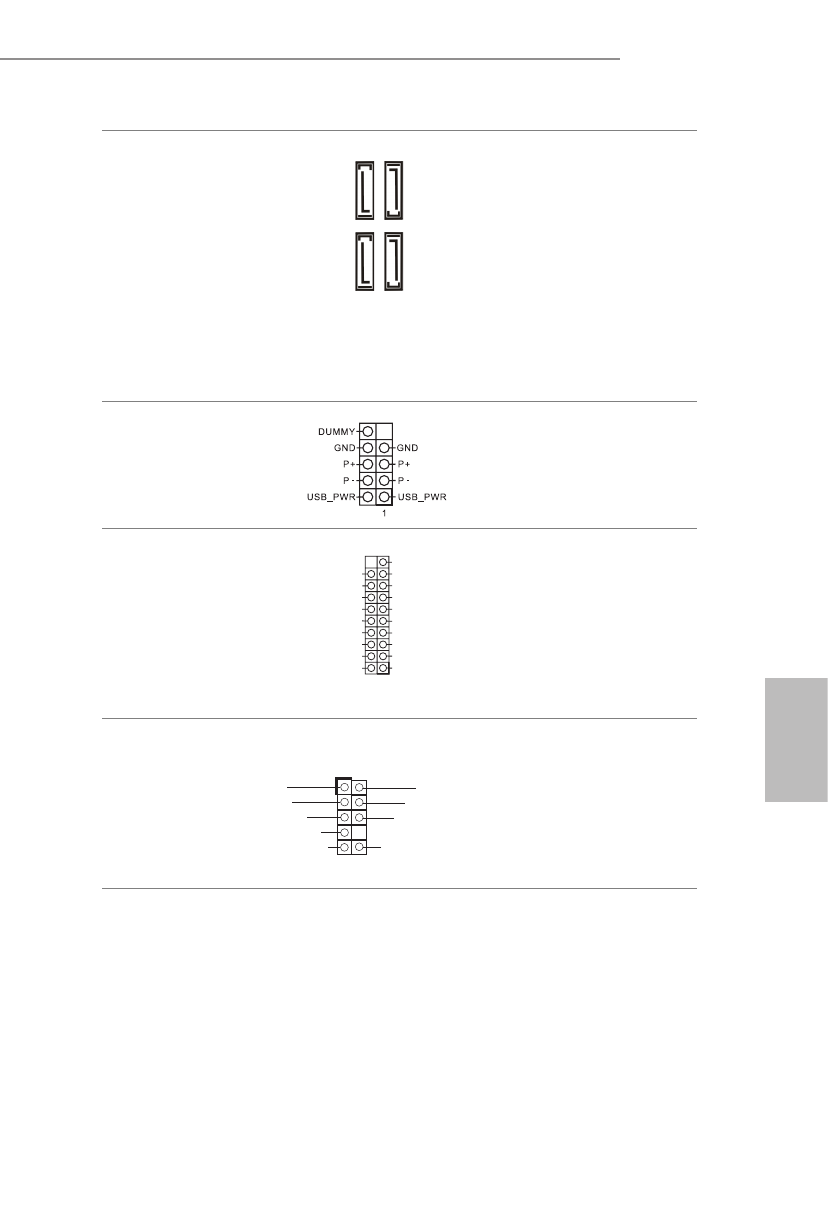

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 9)
(SATA3_1:
см. стр. 1, № 8)
(SATA3_2:
см. стр. 1, № 11)
(SATA3_3:
см. стр. 1, № 10)

Эти четыре разъема
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гбит/с.

* Если слот M2_1 занят
устройством М.2 типа SATA,
интерфейс SATA3_0 будет
отключен.

Колодка USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 13)

На системной плате
предусмотрена одна колодка
USB2.0. Эта колодка USB 2.0
может поддерживать два порта.

Колодки USB 3.2 Gen1
(19-контактная,
USB3_3_4)
(см. стр. 1, № 7)

На материнской плате имеется
одна колодка. Эта колодка USB
3.2 Gen1 поддерживает два
порта.

Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 18)

Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.

SA

TA3_3

SA

TA3_2

SA

TA3_1

SA

TA3_0

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

J_SENS E

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET
