РУССКИЙ

9

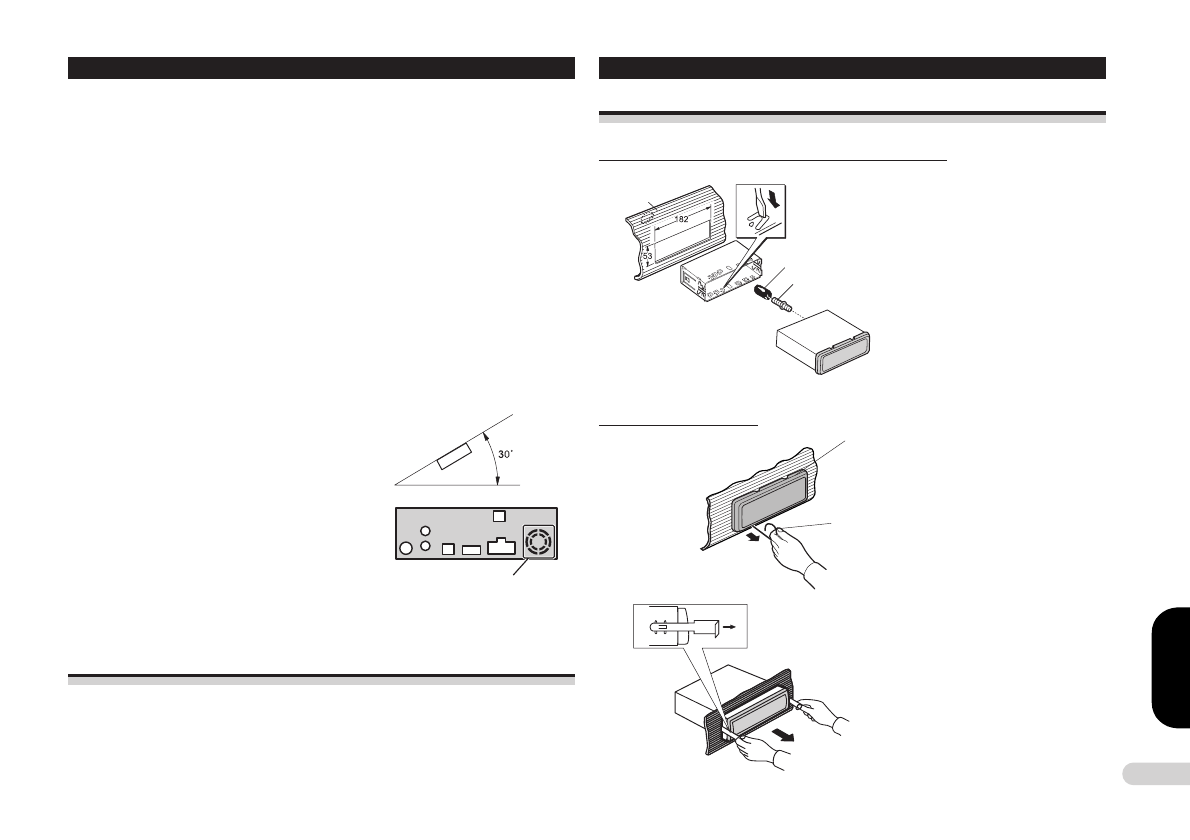

Установка

Примечание:

•

Перед тем как окончательно установить устройство на место, выполните пробное
подключение всех проводов, позволяющее проверить правильность соединений, а также
работоспособность устройства и системы в целом.

•

Чтобы обеспечить правильность установки, пользуйтесь только комплектующими,
поставляемыми вместе с устройством. Использование деталей и принадлежностей,
не утвержденных изготовителем, может стать причиной неправильной работы устройства.

•

Если при установке необходимо сверлить отверстия или выполнять другие модификации
конструкции автомобиля, то проконсультируйтесь у ближайшего дилера компании.

•

Устройство необходимо устанавливать там, где оно не будет мешать водителю и не сможет
травмировать пассажиров в случае внезапной остановки, например, при аварии.

•

В результате перегрева полупроводниковый лазер может выйти из строя, поэтому не
устанавливайте устройство в местах с повышенной температурой - например, вблизи
выпускных отверстий системы отопления салона.

•

Если наклон устройства относительно горизонтальной
плоскости превысит 30

O

, то это может ухудшить

характеристики устройства.

•

Следите за тем, чтобы провода не закрывали область
устройства, указанную на рисунке. Расположенные там
вентиляционные отверстия обеспечивают надлежащее
охлаждение усилителей.

Данное устройство предназначено для переднего крепления (обычный способ установки
в соответствии с рекомендациями DIN) или для заднего крепления при помощи резьбовых
отверстий в боковых стенках корпуса аппарата. Более подробно оба способа установки
описаны в соответствующих разделах.

Не закрывать эту область

Крепление спереди или сзади в соответствии
с рекомендациями DIN

Установка в приборную панель спереди

(в соответствии с рекомендациями DIN)

Установка с использованием резиновой прокладки

Извлечение устройства

Кронштейн

После установки кронштейна в прибор-
ную панель выберите на его стенках
ушки, которые соответствуют толщине
стенки передней панели, и загните их.
Закрепите кронштейн как можно надеж-
нее, используя ушки в верхней и в ни-
жней стенках кронштейна. Для фикса-
ции кронштейна согните ушки под уг-
лом в 90 градусов. После установки ус-
тройства в приборную панель закрепите
на нем рамку.

Чтобы снять рамку вставьте в расположенное
в нижней части рамки отверстие специальную
шпильку и потяните на себя. (Для установки
рамки на место совместите ее сторону с нижней
канавкой и наденьте на устройство.)

Вставьте, как показано на рисунке, прилагаемые ключи до
щелчка замков. Прижимая ключи к боковым стенкам устройства,
вытяните устройство из кронштейна.

Винт

Рамка

Приборная

панель

Резиновая

прокладка
