РУССКИЙ

7

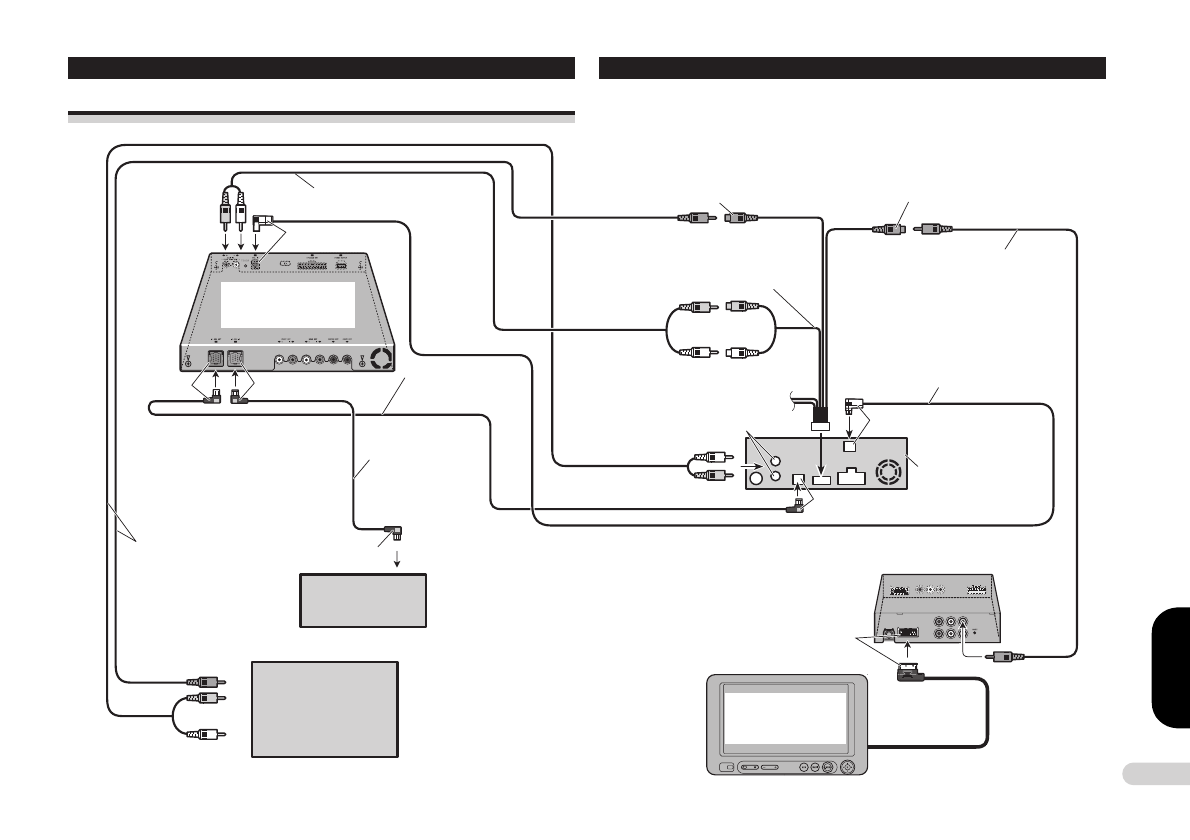

Схема проводных соединений

Соединение с многоканальным процессором

Соединительные кабели с разъемами RCA

(прилагаются к многоканальному процессору)

Выход сигнала изображения

на задний экран («REAR VIDEO

OUTPUT») (желтый)

Выход на сабвуфер или выход

с нерегулируемым уровнем («SUBWOOFER

OUTPUT or NON-FADING OUTPUT»)

23 см

15 см

Черный

Данное устройство

Синий

Коричневый

Сенсорный экран

формата 16:9

(AVD-W6210)

(приобретается отдельно)

Правый (красный)

Правый (красный)

Левый (белый)

Левый (белый)

23 см

6 м

6 м

Выход сигнала изображения

на передний экран («FRONT VIDEO

OUTPUT») (желтый)

Соединительный кабель

с разъемами RCA (прилагается)

Оптический кабель (прилагается

к многоканальному процессору)

Выход звукового сигнала

на задней панели

Соединительные кабели

с разъемами RCA

(приобретаются отдельно)

Провод шины IP-BUS

(прилагается к многока-

нальному процессору)

Провод шины IP-BUS

(прилагается к многодис-

ковому проигрывателю

компакт-дисков)

Многодисковый проигры-

ватель компакт-дисков

(приобретается отдельно)

Мультиканальный

процессор (DEQP7000)

(приобретается отдельно)

Монитор с входными

разъемами RCA

К входу сигнала

изображения

К входам

сигнала звука

Синий

Синий

Черный

Черный
