РУССКИЙ

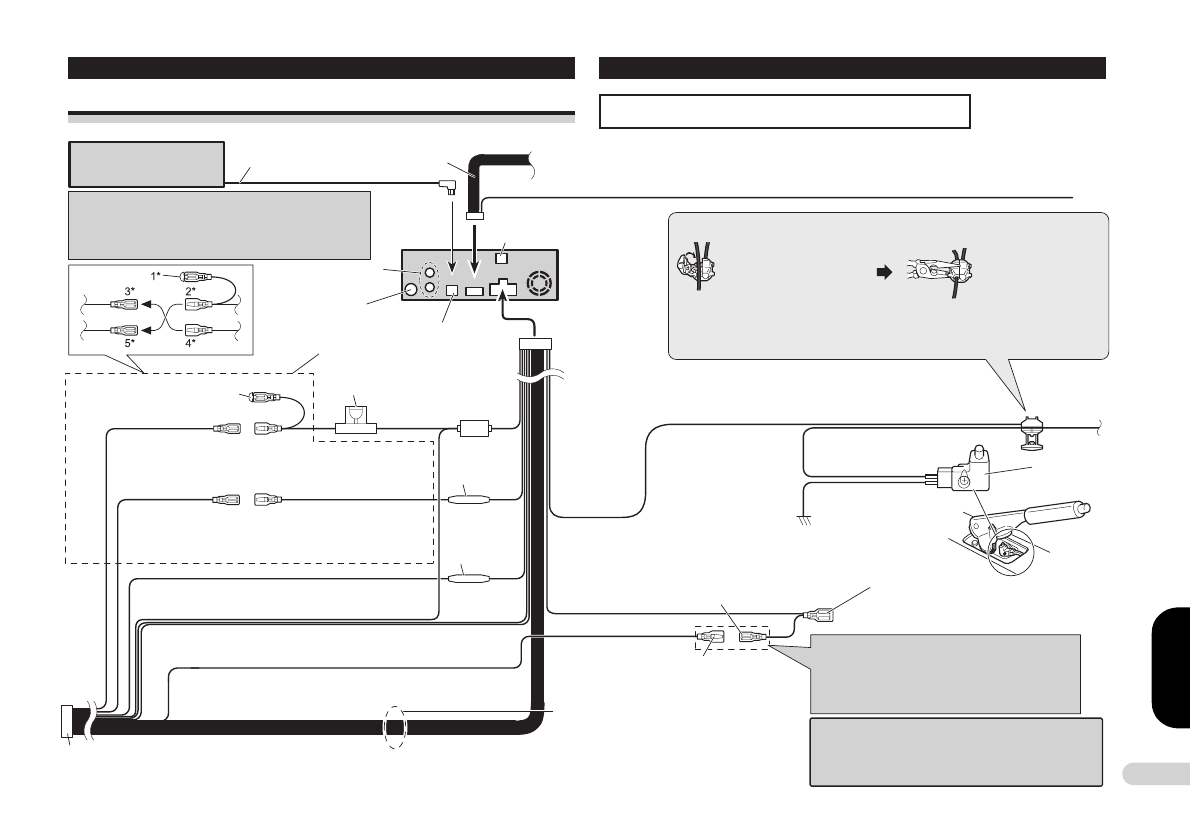

Схема проводных соединений

Соединение провода питания

Многодисковый проигрыватель

компакт-дисков

(приобретается отдельно)

Изоляция проводов данного изделия имеет цветовое решение,

соответствующее требованиям новой системы цветовой кодировки.

Примечание:

В зависимости от типа автомобиля, назначения выводов 3* и 5*

могут быть различными. В этом случае следите за тем, чтобы

выводы соединялись следующим образом: 2* с 5*, а 4* с 3*.

Желтый с черным

Если Вы пользуетесь сотовым телефоном, то соедините его с разъемом

«Audio Mute» [Подавление звука] сотового телефона. Если сотовый телефон

отсутствует, то данный провод не используется.

Замечание:

Расположение выключателя индикатора стояночного тормоза зависит

от модели автомобиля. Смотрите описание автомобиля или

проконсультируйтесь у дилера.

Светло-зеленый

Предназначен для определения состояния (включено/выключено) выключателя

индикатора стояночного тормоза. Этот провод должен соединяться с проводом

подачи напряжения на выключатель индикатора стояночного тормоза.

Синий с белым (7*)

К контакту управления реле автомобильной

антенны. (Максимальный ток 300 мА,

напряжение постоянного тока 12 В).

Синий с белым (6*)

Синий с белым

К контакту управления системой на усилителе

мощности. (Максимальный ток 300 мА,

напряжение постоянного тока 12 В)

Расположение контактов в разъеме ISO может отличаться

в зависимости от модели автомобиля. Соедините

контакты 6* и 7*, если контакт 5* предназначен для

управления антенной. Во всех других типах автомобилей

контакты 6* и 7* никогда не соединяются.

Если данное устройство используется вместе с многоканаль-

ным процессором (например, DEQ-P7000) (приобретается от-

дельно), то не соединяйте ничего с проводами соединения

данного устройства с акустическими системами и с проводом

дистанционного управления системой (голубой с белым).

Провода подключения акустических систем
Белый

: фронтальная левая (+)

Белый с черным

: фронтальная левая (-)

Серый

: фронтальная правая (+)

Серый с черным

: фронтальная правая (-)

Зеленый

: тыловая левая (+) или не используется

Зеленый с черным

: тыловая левая (-) или не

используется

Фиолетовый

: тыловая правая (+) или сабвуфер (+)

Фиолетовый с черным

: тыловая правая (-) или

сабвуфер (-)

Провод подачи

напряжения

Провод соединения

с массой

Выключатель

индикатора

стояночного тормоза

Провод шины IP-BUS

См. стр. 6–11

Данное

изделие

Выход звукового сигнала

на задней панели

(см. стр. 8–11)

Антенный вход

Вход шины IP-BUS (синий)

Соединяйте между собой

провода одного цвета.

Патрон предохранителя

Предохрани-

тельный

резистор

Предохрани-

тельный

резистор

Колпачок (1*)

Если этот вывод не

используется, то не снимайте

колпачок.

Желтый (3*)

Резервный (или к контакту

замка зажигания «вспомога-

тельные приборы»).

Красный (5*)

К контакту замка зажига-

ния «вспомогательные

приборы» (или резервный)

Желтый (2*)

К контакту, всегда находящемуся под

напряжением, независимо от

положения ключа зажигания.

Красный (4*)

К электрическому выводу, управляемому

ключом зажигания (12 В постоянного

тока) в положениях «вкл» или «выкл».

Оранжевый

К разъему выключателя освещения.

Черный (масса)

К металлическим деталям корпуса автомобиля.

Разъем ISO

Примечание:

На некоторых автомобилях разъем ISO разделен на две части.

В таком случае подключите обе части разъема.

Оптический

вход

Способ выполнения соединения

1. Вставьте провод в зажим

2. Сильно сожмите

пассатижами с узкими

губками
