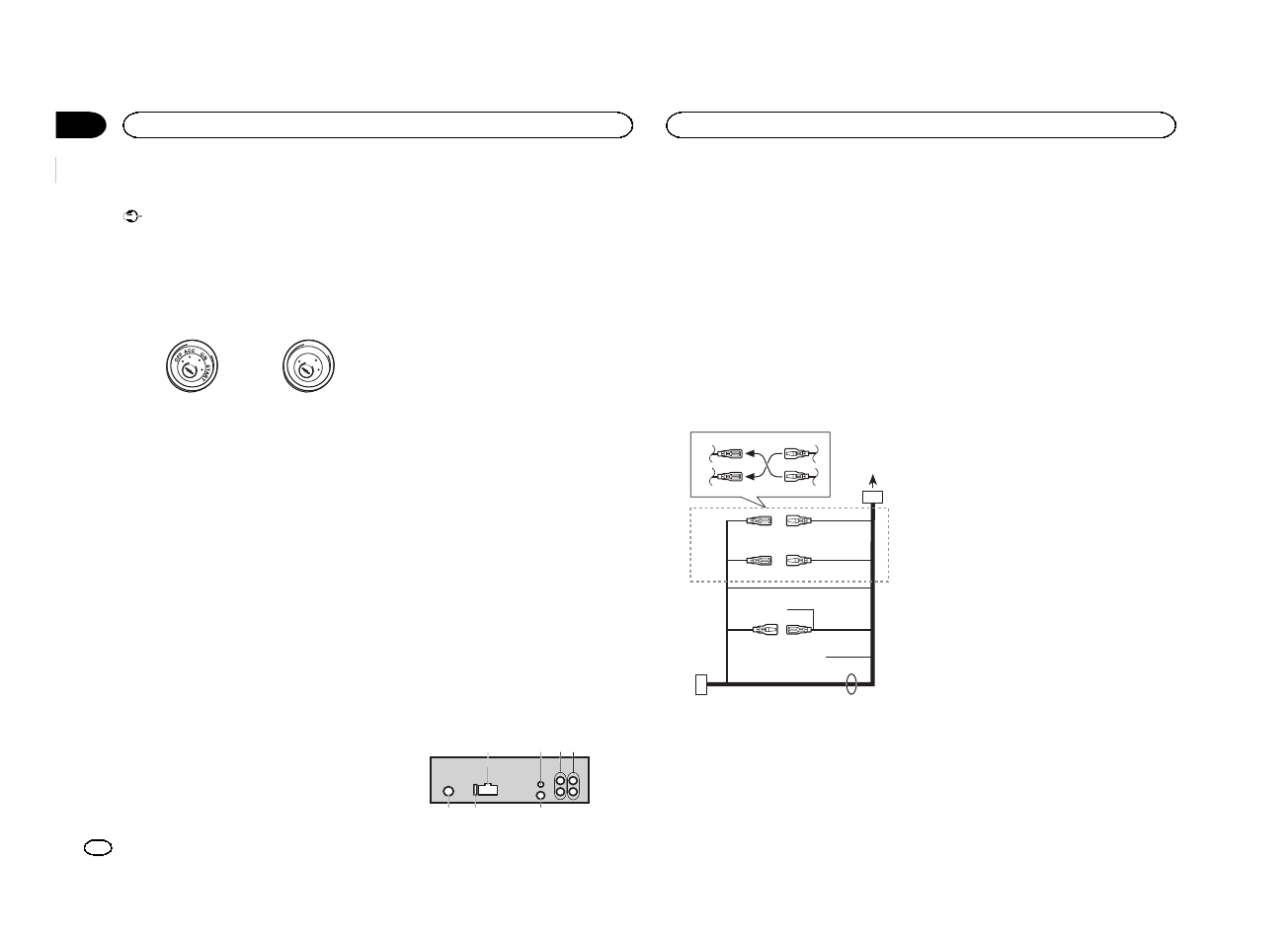

Collegamenti

Importante

!

Quando si installa questa unità in un veicolo
che non dispone della posizione ACC (acces-
soria) per l

’

interruttore della chiave di avvia-

mento, se non si collega il cavo rosso a un
terminale accoppiato al funzionamento del-
l

’

interruttore della chiave di avviamento, la

batteria potrebbe scaricarsi.

O

N

S

T

A

R

T

O

F

F

Con posizione ACC

Senza posizione ACC

!

Se questa unità viene utilizzata in condizione
diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.

—

Veicoli dotati di batteria da 12 volt e messa a
terra negativa.

—

Altoparlanti con uscita nominale da 50 W e
impedenza nominale compresa tra 4

W

e 8

W

.

!

Per evitare rischi di cortocircuito, surriscalda-
mento o malfunzionamento, accertarsi di se-
guire le indicazioni riportate di seguito.

—

Prima dell

’

installazione, scollegare il morset-

to negativo della batteria.

—

Assicurare i cavi con morsetti per cavi o na-
stro adesivo. Per proteggere i cavi, avvolgere
nastro adesivo attorno agli stessi nei punti in
cui entrano in contatto con parti metalliche.

—

Posizionare tutti i cavi in modo che non pos-
sano entrare in contatto con componenti mo-
bili, come la leva del cambio e i binari dei
sedili.

—

Non posizionare i cavi in luoghi soggetti a
surriscaldamento, come le bocchette dell

’

im-

pianto di riscaldamento.

—

Non collegare il cavo giallo alla batteria fa-
cendolo passare attraverso fori nel vano mo-
tore.

—

Rivestire tutti i connettori scollegati con na-
stro isolante.

—

Non accorciare i cavi.

—

Non condividere mai l

’

alimentazione con altri

dispositivi tagliando l

’

isolante del cavo di ali-

mentazione dell

’

unità. La capacità di carico

di corrente del cavo è limitata.

—

Utilizzare esclusivamente un fusibile con la
portata prescritta.

—

Non collegare mai direttamente a terra il
cavo negativo dell

’

altoparlante.

—

Non legare mai assieme cavi negativi di più
altoparlanti.

!

Quando questa unità è accesa, i segnali di
controllo vengono trasmessi dal cavo blu/
bianco. Collegarlo al telecomando del siste-
ma di amplificazione di potenza o al termina-
le di controllo del relè dell

’

antenna

automatica del veicolo (max. 300 mA
12 V CC). Se il veicolo è dotato di un

’

antenna

a vetro, collegarla al terminale di alimentazio-
ne di potenza dell

’

antenna.

!

Non collegare mai il cavo blu/bianco al ter-
minale di alimentazione dell

’

amplificatore di

potenza esterno. Inoltre, non collegarlo mai
al terminale di alimentazione dell

’

antenna

automatica. In caso contrario, la batteria po-
trebbe scaricarsi o potrebbero verificarsi mal-
funzionamenti.

!

Il cavo nero è la messa a terra. I cavi di
messa a terra di questa unità e di altre appa-
recchiature (soprattutto per i prodotti ad alta
tensione, quali amplificatori di potenza) de-
vono essere collegati separatamente. In caso
contrario, se scollegati accidentalmente, po-
trebbero provocare incendi o malfunziona-
menti.

Questa unità

5

6

7

3 4

1

2

1

Ingresso cavo di alimentazione

2

Connettore di ingresso ausiliario AUX2 (con-
nettore stereo da 3,5 mm) (solo DEH-
X3600UI)
Connettore di ingresso dedicato progettato
esclusivamente per l

’

uso con dispositivi dota-

ti di funzione di silenziamento.

3

Uscita posteriore o del subwoofer

4

Uscita anteriore

5

Ingresso antenna

6

Fusibile (10 A)

7

Ingresso telecomando cablato
È possibile collegare un adattatore per tele-
comando cablato (venduto a parte).

Cavo di alimentazione

1

3

3

2

4

4

5

5

6

6

b

8

9

7

a

e

d

c

1

All

’

ingresso del cavo di alimentazione

2

A seconda del tipo di veicolo, la funzione di

3

e

5

potrebbe essere diversa. In questo

caso, accertarsi di collegare

4

a

5

e

6

a

3

.

3

Giallo
Riserva (o accessorio)

4

Giallo
Collegare al terminale di alimentazione co-
stante 12 V.

5

Rosso
Accessorio (o riserva)

6

Rosso
Collegare al terminale controllato dall

’

inter-

ruttore di accensione (12 V CC).

7

Collegare insieme i cavi dello stesso colore.

8

Nero (messa a terra telaio)

9

Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re

9

e

b

quando il Pin 5 è del tipo controllo

antenna. In un altro tipo di veicolo, non colle-
gare mai

9

e

b

.

a

Blu/bianco
Collegare al terminale di controllo del siste-
ma dell

’

amplificatore di potenza (max.

300 mA 12 V CC).

b

Blu/bianco
Collegare al terminale di controllo del relè
dell

’

antenna automatica (max. 300 mA 12 V

CC).

c

Giallo/nero
Se si utilizza un apparecchio dotato di funzio-
ne di silenziamento, collegare questo cavo al
cavo di silenziamento audio di tale apparec-
chio. In caso contrario, non collegare il cavo
di silenziamento audio.

d

Cavi altoparlanti
Bianco: Anteriore sinistro

+

Bianco/nero: Anteriore sinistro

*

Grigio: Anteriore destro

+

Grigio/nero: Anteriore destro

*

Verde: Posteriore sinistro

+

o subwoofer

+

Verde/nero: Posteriore sinistro

*

o subwoo-

fer

*

Viola: Posteriore destro

+

o subwoofer

+

Viola/nero: Posteriore destro

*

o subwoofer

*

Installazione
