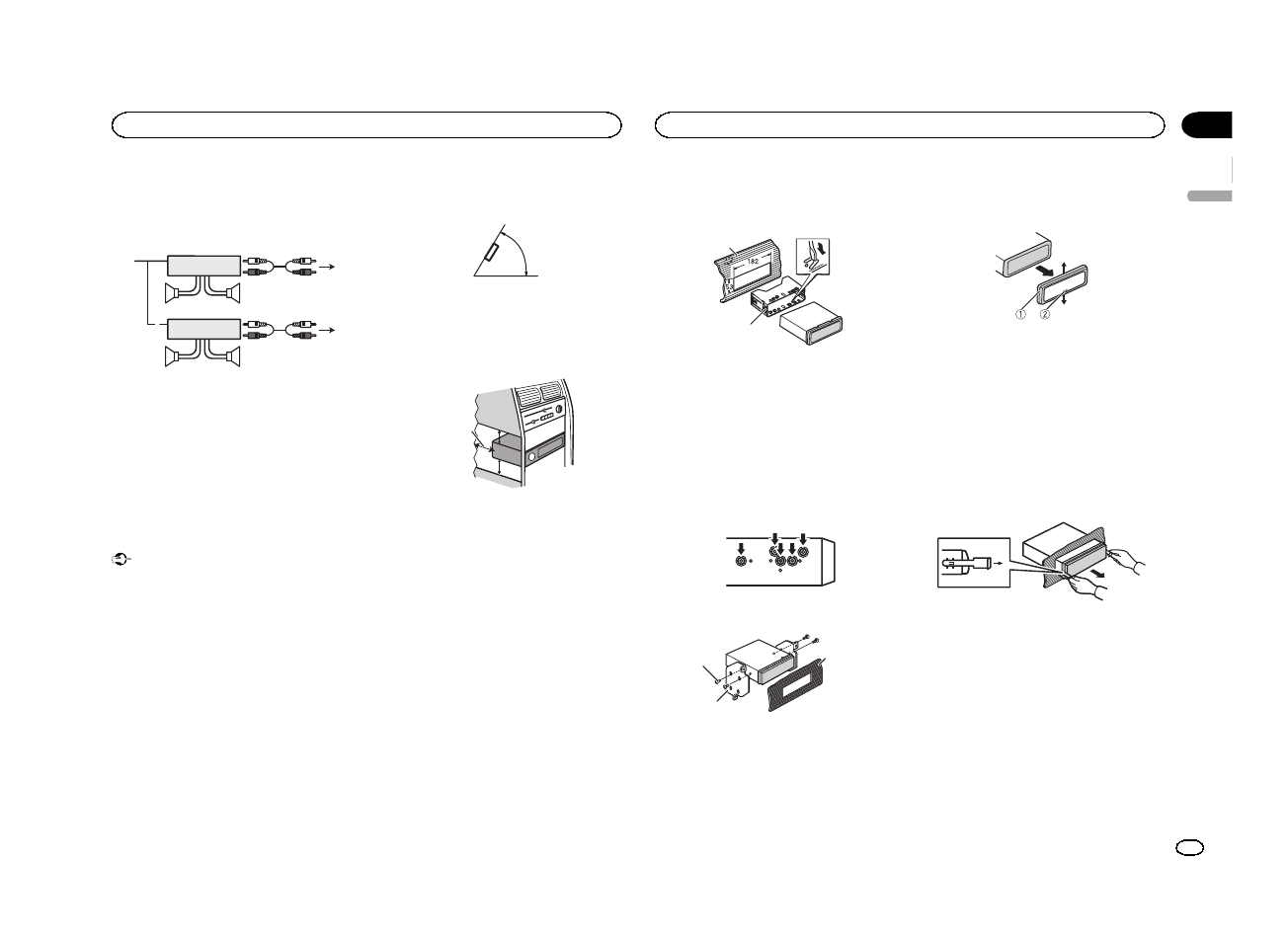

Power amp (sold separately)

Perform these connections when using the op-
tional amplifier.

















1

1

3

2

4

5

5

3

2

6

7

7

1

System remote control
Connect to Blue/white cable.

2

Power amp (sold separately)

3

Connect with RCA cables (sold separately)

4

To Front output

5

Front speaker

6

To Rear output or subwoofer output

7

Rear speaker or subwoofer

Installation

Important

!

Check all connections and systems before
final installation.

!

Do not use unauthorized parts as this may
cause malfunctions.

!

Consult your dealer if installation requires
drilling of holes or other modifications to the
vehicle.

!

Do not install this unit where:

—

it may interfere with operation of the vehicle.

—

it may cause injury to a passenger as a result
of a sudden stop.

!

The semiconductor laser will be damaged if
it overheats. Install this unit away from hot
places such as near the heater outlet.

!

Optimum performance is obtained when the
unit is installed at an angle of less than 60°.

60°

!

When installing, to ensure proper heat dis-
persal when using this unit, make sure you
leave ample space behind the rear panel and
wrap any loose cables so they are not block-
ing the vents.

5cm

cm

Leave ample
space

5 cm

5 cm

DIN front/rear mount

This unit can be properly installed using either
front-mount or rear-mount installation.
Use commercially available parts when instal-
ling.

DIN Front-mount

1

Insert the mounting sleeve into the dash-

board.

For installation in shallow spaces, use the sup-
plied mounting sleeve. If there is enough space,
use the mounting sleeve that came with the ve-
hicle.

2

Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°) into
place.

1

2

1

Dashboard

2

Mounting sleeve

#

Make sure that the unit is installed securely in

place. An unstable installation may cause skipping
or other malfunctions.

DIN Rear-mount

1

Determine the appropriate position

where the holes on the bracket and the side
of the unit match.

2

Tighten two screws on each side.

1

2

3

1

Tapping screw (5 mm × 8 mm)

2

Mounting bracket

3

Dashboard or console

Removing the unit

1

Remove the trim ring.

1

Trim ring

2

Notched tab

!

Releasing the front panel allows easier ac-
cess to the trim ring.

!

When reattaching the trim ring, point the
side with the notched tab down.

2

Insert the supplied extraction keys into

both sides of the unit until they click into
place.

3

Pull the unit out of the dashboard.

Removing and re-attaching the front
panel

You can remove the front panel to protect your
unit from theft.
For details, refer to

Removing the front panel

and

Re-attaching the front panel

on page 4.
