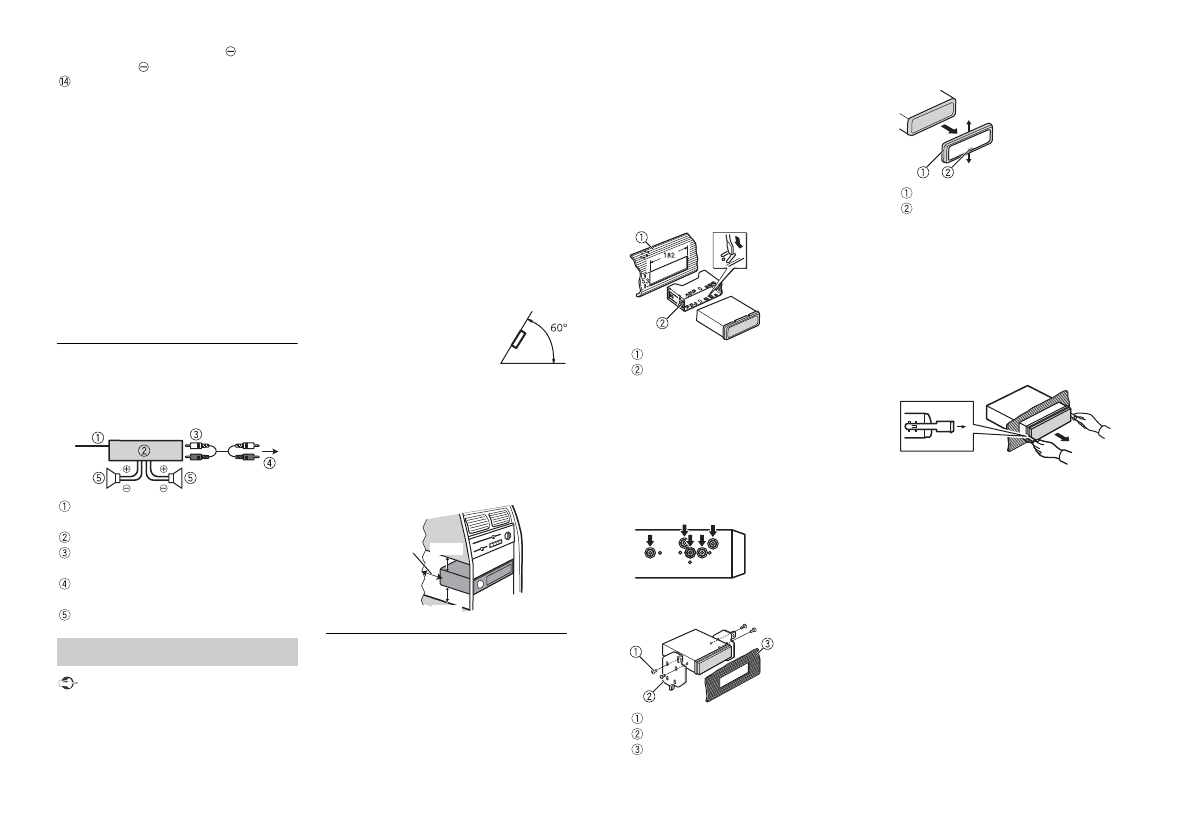

12

Nl

Violet/zwart: rechts achter

 of

subwoofer
ISO-connector
In sommige wagens is de ISO-
connector in twee gesplitst. In dit geval
dient u verbinding te maken met beide
connectoren.

OPMERKINGEN
•

Wijzig het beginmenu van dit toestel. Zie
[SP-P/O MODE] (pagina 5). De
subwooferuitgang van dit toestel is
mono.

•

Wanneer u een subwoofer van 70 W (2 Ω)
gebruikt, dient u de subwoofer te
verbinden met de violette en violet/
zwarte draden van dit toestel. Sluit niets
aan op de groene en groen/zwarte
draden.

Eindversterker (afzonderlijk
verkocht)

Voer deze verbindingen uit wanneer u de
optionele versterker gebruikt.

Systeemafstandsbediening
Verbinden met blauw/witte kabel.
Eindversterker (afzonderlijk verkocht)
Verbinden met RCA-kabels (afzonderlijk
verkocht)
Naar achteruitgang of
subwooferuitgang
Achterluidspreker of subwoofer

 Belangrijk

•

Controleer alle verbindingen en
systemen voor de definitieve installatie.

•

Gebruik geen ongeoorloofde
onderdelen, want dit kan tot storingen
leiden.

•

Raadpleeg uw verdeler als u voor de
installatie gaten moet boren of andere
wijzigingen aan de wagen moet
aanbrengen.

•

Installeer het toestel niet op de volgende
plaatsen:
– waar het de goede werking van de

wagen kan storen.

– waar passagiers gekwetst kunnen

geraken bij bruusk afremmen.

•

De halfgeleiderlaser raakt beschadigd als
hij te warm wordt. Installeer dit toestel op
een veilige afstand van hete plaatsen,
zoals de uitgang van de verwarming.

•

Optimale prestaties zijn
verzekerd wanneer het
toestel in een hoek van
minder dan 60° wordt
geïnstalleerd.

•

Tijdens de installatie dient u voor een
goede warmteafvoer bij het gebruik van
het toestel te zorgen. Voorzie daartoe
voldoende vrije ruimte achter het
achterpaneel en wikkel alle losse kabels
op, zodat ze de ventilatieopeningen niet
blokkeren.

DIN-voor- of -achterchassis

Dit toestel kan degelijk worden
geïnstalleerd in een voorchassis of
achterchassis.
Gebruik in de handel verkrijgbare
onderdelen voor de installatie.

Installatie

Voorzie
voldoende
ruimte

5 cm

5 cm

DIN-voorchassis

1

Steek de installatiekoker in het
dashboard.

Voor installatie in ondiepe ruimtes
gebruikt u de meegeleverde
installatiekoker. Als er voldoende ruimte
is, gebruikt u de installatiekoker die bij
de wagen werd geleverd.

2

Zet de installatiekoker vast door de
metalen lippen 90° te plooien met een
schroevendraaier.

Dashboard
Installatiekoker

•

Controleer of het toestel degelijk
geïnstalleerd is. Een onstabiele
installatie kan leiden tot verspringen
of andere storingen.

DIN-achterchassis

1

Bepaal de positie waar de gaten in de
beugel en de zijkant van het toestel
overeenkomen.

2

Draai aan elke kant twee schroeven
vast.

Tappende schroef (5 mm × 8 mm)
Montagebeugel
Dashboard of console

Het toestel verwijderen

1

Verwijder het sierkader.

Sierkader
Gekeepte lip

•

Door het voorpaneel los te maken,
kunt u gemakkelijker bij het sierkader
komen.

•

Wanneer het sierkader wordt
teruggezet, moet de kant met de
gekeepte lip omlaag wijzen.

2

Steek de meegeleverde uittrekspieën
in beide zijden van het toestel tot ze
op hun plaats klikken.

3

Trek het toestel uit het dashboard.
