 Belangrijk

•

Wanneer dit toestel wordt geïnstalleerd
in een wagen zonder ACC (accessoire)-
positie van de contactschakelaar en als
de rode kabel niet wordt verbonden met
de aansluiting die de bediening van de
contactschakelaar detecteert, kan de
accu leeglopen.

•

Als dit toestel wordt gebruikt in andere
omstandigheden dan hierna vermeld,
kan er brand of een storing optreden.
– Wagens met een 12 Volt accu en

negatieve aarding.

– Luidsprekers van 50 W

(uitgangswaarde) en 4 Ω tot 8 Ω
(impedantiewaarde).

•

Om kortsluiting, oververhitting of storing
te voorkomen, dient u de volgende
richtlijnen op te volgen.
– Koppel de negatieve pool van de accu

los voor u met de installatie begint.

– Zet de bedrading vast met

kabelklemmen of kleefband. Wikkel
kleefband rond bedrading die in
contact komt met metalen delen om de
bedrading te beschermen.

– Plaats alle kabels op een veilige afstand

van bewegende delen, zoals de
schakelhendel en de stoelrails.

– Plaats alle kabels op een veilige afstand

van hete plaatsen, dus niet nabij de
uitgang van de verwarming.

– Verbind de gele kabel niet met de accu

door deze door het gat naar het
motorcompartiment te voeren.

– Dek alle losgekoppelde

kabelconnectors af met isolatietape.

– Sluit kabels nooit kort.
– Verwijder de isolatie van de

voedingskabel van dit toestel niet om
de stroomtoevoer met andere
apparaten te delen. De stroomcapaciteit
van de kabel is beperkt.

– Gebruik een zekering van de

voorgeschreven waarde.

– Verbind de negatieve luidsprekerkabel

nooit rechtstreeks met aarde.

– Voeg nooit negatieve kabels van

meerdere luidsprekers samen.

•

Als het toestel ingeschakeld is, worden
stuursignalen via de blauw/witte kabel
verstuurd. Verbind deze kabel met de
systeemafstandsbediening van een
externe eindversterker of met het
relaiscontact voor de automatische
antenne (max. 300 mA 12 V gelijkstroom).
Als de wagen uitgerust is met een
ruitantenne, moet verbinding worden
gemaakt met de voedingsaansluiting van
de antennebooster.

•

Verbind de blauw/witte kabel nooit met
de voedingsaansluiting van een externe
eindversterker. Verbind deze kabel ook
nooit met de voedingsaansluiting van de
automatische antenne. Hierdoor zou de
accu leeglopen of zou er een storing
optreden.

•

De zwarte kabel is aarde. Aardingskabels
voor dit toestel en andere uitrusting (met
name producten die veel stroom trekken
zoals eindversterkers) moeten
afzonderlijk worden aangesloten. Anders
kan er, wanneer ze toevallig loskomen,
brand of een storing optreden.

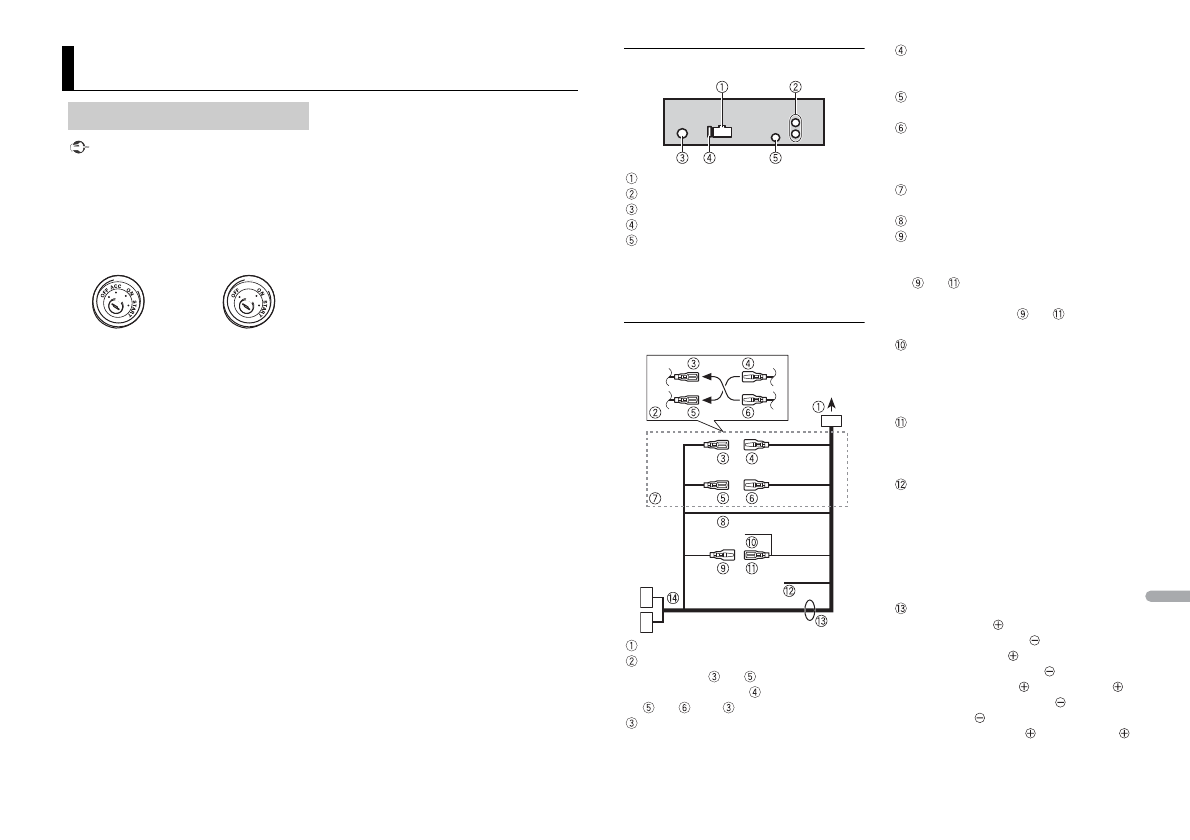

Verbindingen/installatie

Verbindingen

ACC-positie Geen

ACC-positie

Dit toestel

Stroomkabelingang
Achteruitgang of subwooferuitgang
Antenne-ingang
Zekering (10 A)
Ingang draadafstandsbediening (niet
beschikbaar voor DEH-1700UBA)
Een vast bedrade
afstandsbedieningsadapter kan worden
aangesloten (afzonderlijk verkocht).

Stroomkabel

Naar stroomkabelingang
Afhankelijk van het soort wagen kan de
functie van

 en

 verschillend zijn.

In dit geval dient u

 te verbinden met

 en

 met

.

Geel
Reserve (of accessoire)

Geel
Verbinden met de constante 12 V
voedingsaansluiting.
Rood
Accessoire (of reserve)
Rood
Verbinden met de aansluiting die door
de contactschakelaar wordt gestuurd
(12 V gelijkstroom).
Verbind draden van dezelfde kleur met
elkaar.
Zwart (chassisaarde)
Blauw/wit
De penpositie van de ISO-connector is
afhankelijk van het wagentype. Verbind

 en

 wanneer pen 5 een

antennestuurtype is. In een ander
wagentype mag u

 en

 nooit

verbinden.
Blauw/wit
Verbinden met de
systeembedieningsaansluiting van de
eindversterker (max. 300 mA 12 V
gelijkstroom).
Blauw/wit
Verbinden met het relaiscontact voor
de automatische antenne (max. 300 mA
12 V gelijkstroom).
Geel/zwart (niet beschikbaar voor DEH-
1700UBA)
Als u uitrusting gebruikt met een
stilschakelfunctie, verbind u deze draad
met de stilschakeldraad op de
uitrusting. Als er geen stilschakelfunctie
is, mag de stilschakeldraad niet worden
aangesloten.
Luidsprekerdraden
Wit: links voor
Wit/zwart: links voor
Grijs: rechts voor
Grijs/zwart: rechts voor
Groen: links achter   of subwoofer
Groen/zwart: links achter   of
subwoofer
Violet: rechts achter   of subwoofer
