Violeta/negro:

 derecho trasero o

subwoofer
Conector ISO
En algunos vehículos, es posible que el
conector ISO esté dividido en dos. En
este caso, asegúrese de realizar la
conexión a los dos conectores.

NOTAS
•

Cambie el menú inicial de esta unidad.
Consulte [SP-P/O MODE] (página 5). La
salida de subwoofer de esta unidad es
monoaural.

•

Si utiliza un subwoofer de 70 W (2 Ω),
asegúrese de conectar el subwoofer a los
cables violeta y violeta/negro de esta
unidad. No conecte nada a los cables
verde y verde/negro.

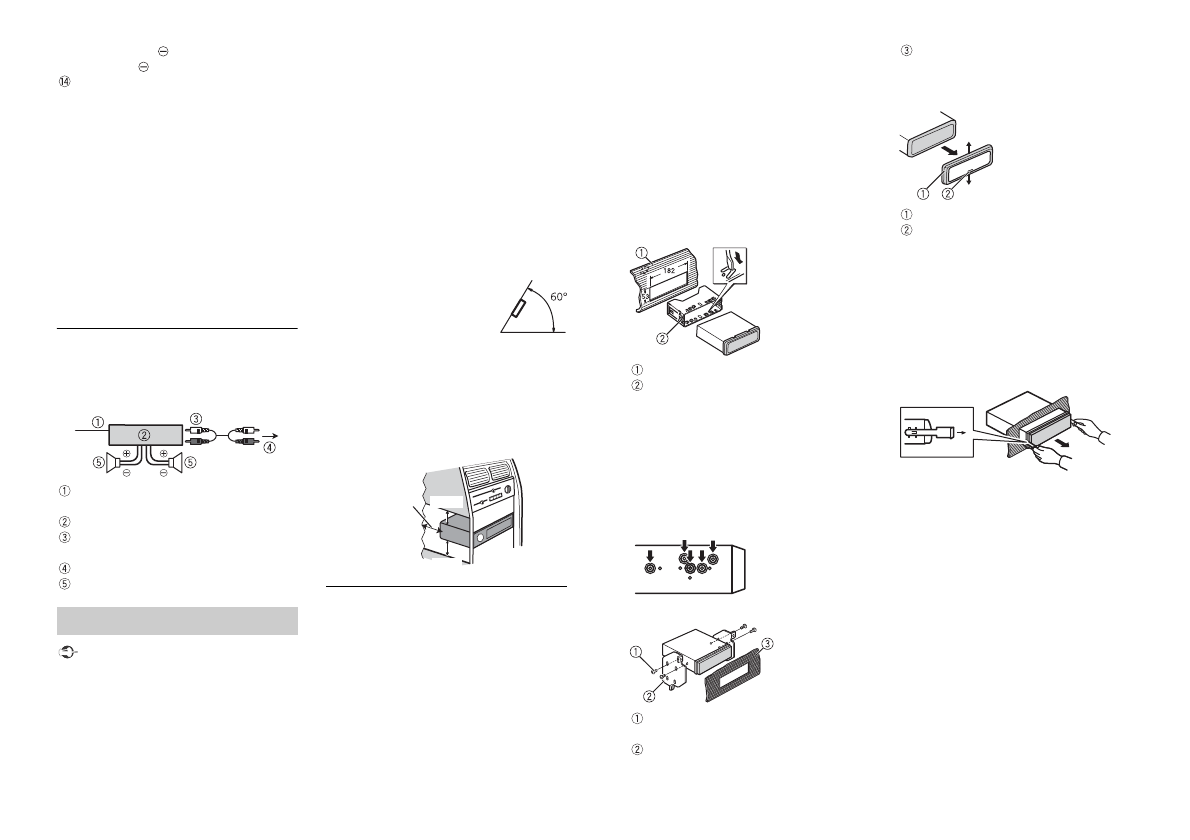

Amplificador (vendido por
separado)

Realice estas conexiones cuando utilice el
amplificador opcional.

Control remoto del sistema
Conectar al cable azul/blanco.
Amplificador (vendido por separado)
Conectar con cables RCA (vendidos por
separado)
A salida trasera o salida de subwoofer
Altavoz trasero o subwoofer

 Importante

•

Compruebe todas las conexiones y
sistemas antes de la instalación definitiva.

•

No utilice piezas no homologadas, ya que
podrían producirse averías.

•

Consulte con su distribuidor si la
instalación requiere el taladrado de
orificios u otras modificaciones en el
vehículo.

•

No instale esta unidad en los siguientes
lugares:
– donde pueda interferir con el control

del vehículo.

– donde pueda lesionar a un pasajero en

caso de parada brusca.

•

El láser semiconductor puede resultar
dañado en caso de recalentamiento.
Instale esta unidad lejos de lugares
calientes, como por ejemplo las salidas
de la calefacción.

•

La unidad funciona en su
nivel óptimo cuando se
instala en ángulos
inferiores a 60°.

•

Al realizar la instalación, asegúrese de
que la dispersión del calor es correcta
durante la utilización de la unidad, deje
espacio suficiente detrás del panel
posterior y recoja los cables sueltos para
que no obstruyan las salidas de
ventilación.

Soporte DIN frontal/trasero

Esta unidad puede instalarse utilizando un
soporte frontal o trasero.
Utilice componentes a la venta en
comercios para realizar la instalación.

Instalación

Deje espacio
suficiente

5 cm

5 cm

Soporte DIN frontal

1

Introduzca la carcasa de montaje en el
salpicadero.

Para realizar la instalación en espacios
poco profundos, utilice la carcasa de
montaje suministrada. Si dispone de
espacio suficiente, utilice la carcasa de
montaje incluida con el vehículo.

2

Fije la carcasa de montaje utilizando
un destornillador para doblar las
lengüetas metálicas (90°) y encajarlas
en sus posiciones.

Salpicadero
Carcasa de montaje

•

Asegúrese de que la unidad está
instalada de forma segura. Una
instalación inestable podría provocar
saltos u otros errores.

Soporte DIN trasero

1

Determine la posición exacta para
encajar los orificios del soporte con los
orificios del lateral de la unidad.

2

Apriete dos tornillos en cada lado.

Tornillo de rosca cortante (5 mm ×
8 mm)
Soporte de montaje

Salpicadero o consola

Extracción de la unidad

1

Extraiga el marco decorativo.

Marco decorativo
Lengüeta con muesca

•

El desmontaje del frontal facilita el
acceso al marco decorativo.

•

Al volver a colocar el marco
decorativo, hágalo con la parte de la
lengüeta con muesca hacia abajo.

2

Introduzca las llaves de extracción
suministradas en ambos lados de la
unidad hasta que escuche un clic.

3

Tire de la unidad.
