 Important

•

Lorsque vous installez cet appareil dans
un véhicule sans position ACC
(accessoire) sur le contact, si vous
omettez de brancher le câble rouge à la
borne qui détecte le fonctionnement de
la clé de contact, vous risquez d’entraîner
une fuite de la batterie.

•

L’utilisation de cet appareil dans des
conditions autres que ce qui suit peut
provoquer un incendie ou un
dysfonctionnement.
– Véhicules équipés d’une batterie de

12 volts et d’une mise à la terre
négative.

– Haut-parleurs de 50 W (valeur de sortie)

et entre 4 Ω et 8 Ω (valeur
d’impédance).

•

Pour éviter un court-circuit, une surchauffe
ou un dysfonctionnement, assurez-vous de
suivre les instructions ci-dessous.
– Débranchez la borne négative de la

batterie avant l’installation.

– Fixez les câbles au moyen de serre-

câbles ou de ruban adhésif. Enroulez du
ruban adhésif autour du câblage qui
entre en contact avec des pièces
métalliques afin de protéger le câblage.

– Placez tous les câbles à l’écart des

pièces mobiles, comme le levier de
vitesse et les rails des sièges.

– Placez tous les câbles à l’écart des

endroits chauds (ex. : la sortie du
chauffage).

– Ne raccordez pas le câble jaune à la

batterie en le faisant passer par le trou
du compartiment moteur.

– Recouvrez de ruban isolant tous les

câbles non raccordés.

– Ne raccourcissez pas les câbles.
– Ne coupez jamais l’isolation du câble

d’alimentation de cet appareil dans le
but de partager l’alimentation avec
d’autres périphériques. La capacité
actuelle du câble est limitée.

– Utilisez un fusible de la valeur indiquée.
– Ne raccordez jamais le câble de haut-

parleur négatif directement à la masse.

– N’attachez jamais ensemble les câbles

négatifs de plusieurs haut-parleurs.

•

Lorsque cet appareil est sous tension, les
signaux de commande sont transmis via
le câble bleu/blanc. Branchez ce câble à la
télécommande de système d’un
amplificateur de puissance externe ou à
la borne de commande du relais
d’antenne automatique du véhicule
(max. 300 mA 12 V CC). Si le véhicule est
équipé d’une antenne de vitre, raccordez
cette dernière à la borne d’alimentation
de l’amplificateur d’antenne.

•

Ne raccordez jamais le câble bleu/blanc à
la borne d’alimentation d’un amplificateur
de puissance externe. De même, ne le
raccordez jamais à la borne d’alimentation
de l’antenne automatique. Cela pourrait
entraîner la fuite de la batterie ou un
dysfonctionnement de l’appareil.

•

Le câble noir est la masse. Les câbles de
masse de cet appareil et d’autres
équipements (notamment les produits à
haute intensité tels que les amplificateurs
de puissance) doivent être câblés
séparément. Dans le cas contraire, un
détachement accidentel peut provoquer
un incendie ou un dysfonctionnement.

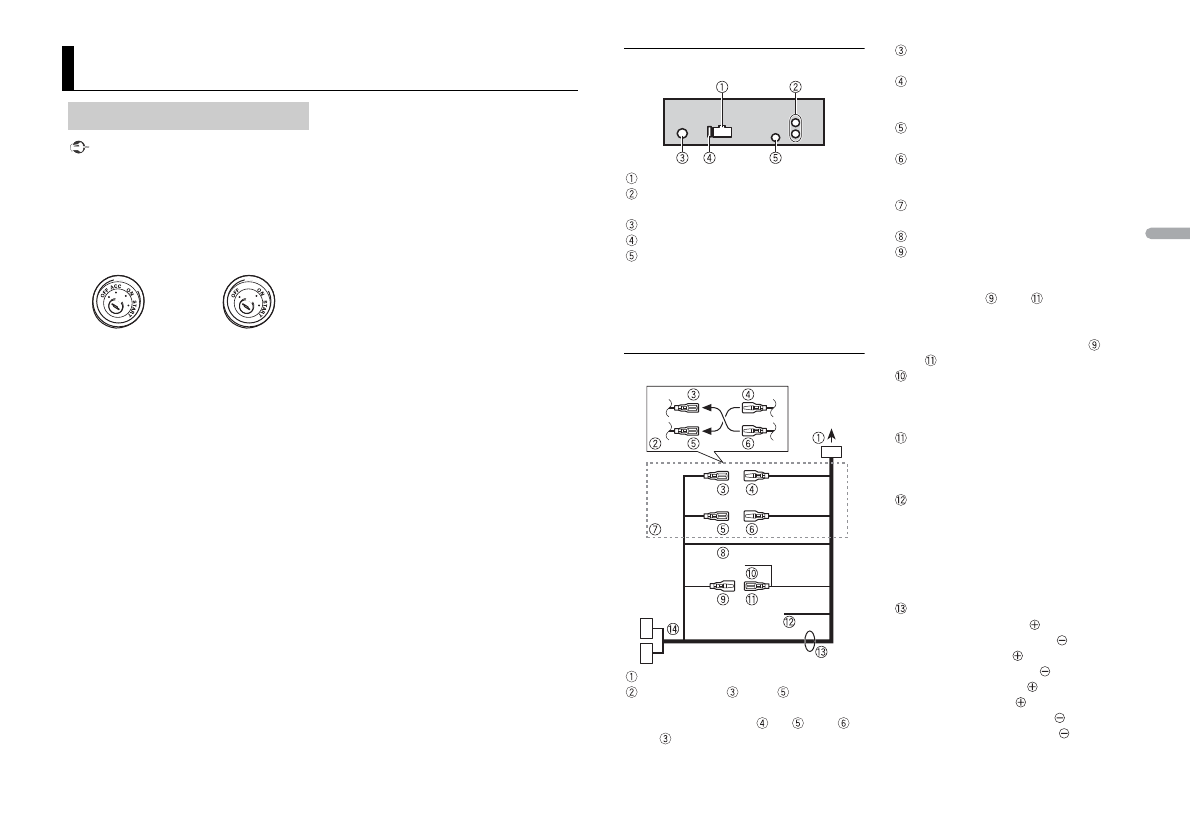

Raccordements/Installation

Raccordements

Avec position ACC

Sans position ACC

Cet appareil

Entrée du cordon d’alimentation
Sortie arrière ou sortie du haut-parleur
d’extrêmes graves
Entrée de l’antenne
Fusible (10 A)
Entrée de la télécommande filaire
(indisponible pour le modèle DEH-
1700UBA)
Il est possible de raccorder un
adaptateur de télécommande câblé
(vendu séparément).

Cordon d’alimentation

Vers l’entrée du cordon d’alimentation
La fonction du

 et du

 peut varier

selon le type de véhicule. Dans ce cas,
veillez à brancher le

 au

 et le

au

.

Jaune
Secours (ou accessoire)
Jaune
À raccorder à la borne d’alimentation
constante de 12 V.
Rouge
Accessoire (ou secours)
Rouge
À raccorder à la borne commandée par
la clé de contact (12 V CC).
Raccordez les fils de même couleur les
uns aux autres.
Noir (masse du châssis)
Bleu/blanc
La position des broches du connecteur
ISO varie selon le type de véhicule.
Raccordez le

 et le

 lorsque la

broche 5 est un type de commande
d’antenne. Dans un autre type de
véhicule, ne branchez jamais le

 et

le

.

Bleu/blanc
À raccorder à la borne de commande de
système de l’amplificateur de puissance
(max. 300 mA 12 V CC).
Bleu/blanc
À raccorder à la borne de commande du
relais d’antenne automatique (max.
300 mA 12 V CC).
Jaune/noir (indisponible pour le
modèle DEH-1700UBA)
Si vous utilisez un autre appareil doté
d’une fonction de sourdine, raccordez
ce fil au fil de sourdine audio de cet
autre appareil. Sinon, ne raccordez pas
le fil de sourdine audio.
Fils de haut-parleur
Blanc : avant gauche
Blanc/noir : avant gauche
Gris : avant droite
Gris/noir : avant droite
Vert : arrière gauche   ou haut-parleur
d’extrêmes graves
Vert/noir : arrière gauche   ou haut-
parleur d’extrêmes graves
