 Importante

•

Durante l’installazione dell’unità su un
veicolo privo di posizione ACC
(accessorio) sull’interruttore di
accensione, il mancato collegamento del
cavo rosso al terminale che rileva il
funzionamento del tasto di accensione
può provocare il consumo della batteria.

•

Non utilizzare l’unità con le condizioni
riportate di seguito, in quanto
potrebbero verificarsi incendi o
malfunzionamenti.
– Veicoli con batteria da 12 volt e messa a

terra negativa.

– Altoparlanti da 50 W (valore di output) e

impedenza compresa tra 4 Ω e 8 Ω
(valore di impedenza).

•

Per evitare cortocircuiti, surriscaldamento
e malfunzionamenti, assicurarsi di
attenersi alla seguente procedura.
– Scollegare il terminale negativo della

batteria prima dell’installazione.

– Fissare il cablaggio con fascette o nastro

adesivo. Avvolgere nastro adesivo
intorno cablaggio che entra in contatto
con le parti metalliche per proteggere i
cavi.

– Posizionare tutti i cavi lontano dalle

parti in movimento, come ad esempio
la leva del cambio e le guide dei sedili.

– Posizionare tutti i cavi lontano da luoghi

caldi, come ad esempio vicino alle
bocchette del riscaldamento.

– Non collegare il cavo giallo alla batteria

facendolo passare attraverso il foro del
vano motore.

– Coprire tutti i connettori per cavi

scollegati con nastro isolante.

– Non accorciare i cavi.
– Non tagliare mai l’isolamento del cavo di

alimentazione dell’unità al fine di
condividere la potenza con altri dispositivi.
La capacità corrente del cavo è limitata.

– Utilizzare un fusibile dal valore prescritto.
– Non collegare il cavo negativo

dell’altoparlante direttamente alla
messa a terra.

– Non unire mai i cavi negativi di diversi

altoparlanti.

•

Quando l’unità è accesa, i segnali di
controllo vengono inviati attraverso il
cavo blu/bianco. Collegare il cavo al
telecomando di sistema di un
amplificatore di potenza esterno o al
terminale di controllo relè dell’antenna
automatica del veicolo (max. 300 mA 12 V
CC). Se il veicolo è dotato di un’antenna
da vetro, collegarla al terminale di
alimentazione del booster.

•

Non collegare il cavo blu/bianco al
terminale di alimentazione di un
amplificatore di potenza esterno. Inoltre,
non collegarlo al terminale di
alimentazione dell’antenna automatica.
Questa operazione può provocare
l’esaurimento della batteria o un
malfunzionamento.

•

Il cavo nero è la messa a terra. I cavi di
messa a terra per l’unità e per altre
apparecchiature (in particolare prodotti
ad alta corrente, come ad esempio
amplificatori di potenza) devono essere
collegati separatamente. In caso
contrario, un distacco accidentale può
provocare incendi o malfunzionamenti.

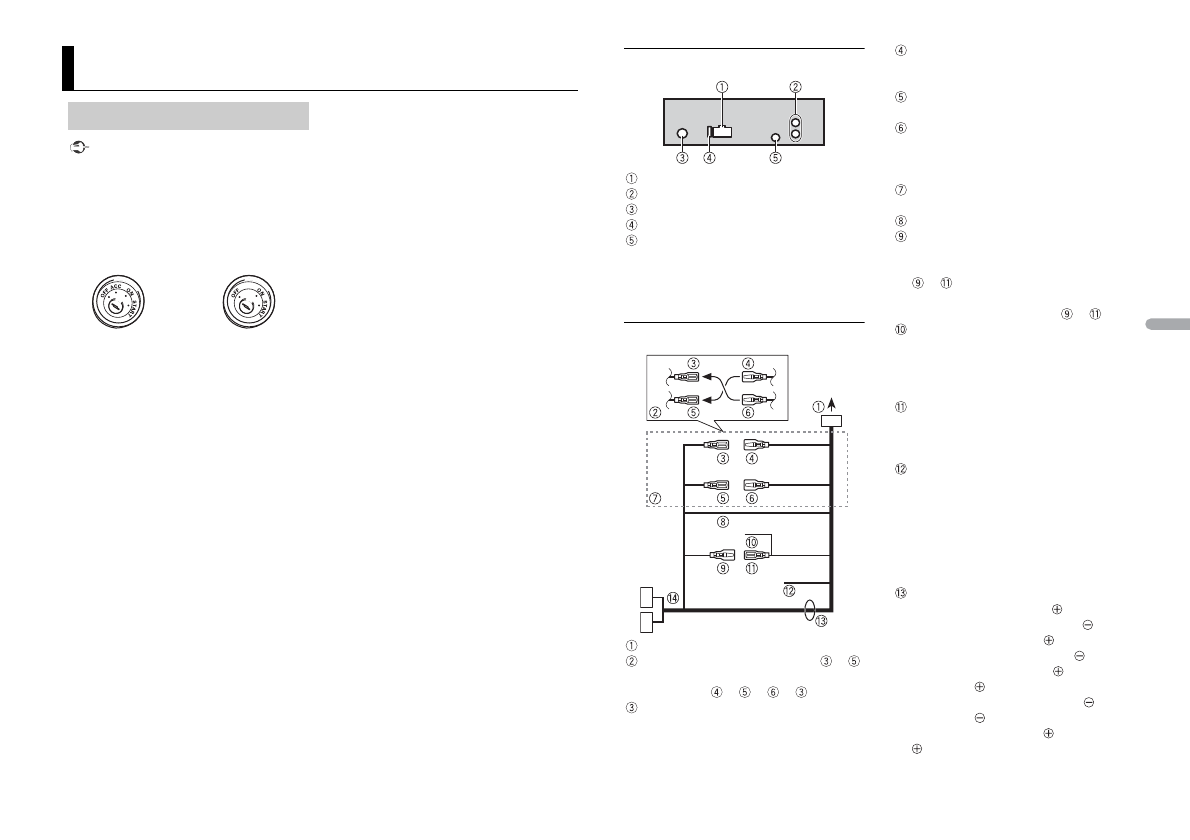

Connessioni/Installazione

Connessioni

Posizione ACC

Senza posizione
ACC

L’unità

Ingresso cavo di alimentazione
Uscita posteriore o uscita subwoofer
Ingresso antenna
Fusibile (10 A)
Ingresso remoto cablato (non
disponibile per DEH-1700UBA)
È possibile collegare un adattatore per il
telecomando cablato (venduto
separatamente).

Cavo di alimentazione

All’ingresso del cavo di alimentazione
In base al veicolo, la funzione di

 e

può variare. In questo caso, assicurarsi
di collegare

 a

 e

 a

.

Giallo
Backup (o accessorio)

Giallo
Effettuare la connessione a un terminale
di alimentazione costante pari a 12 V.
Rosso
Accessorio (o backup)
Rosso
Effettuare la connessione a un terminale
controllato dall’interruttore di
accensione (12 V CC).
Collegare tra loro le interlinee del
medesimo colore.
Nero (messa a terra telaio)
Blu/bianco
La posizione del pin del connettore ISO
varia in base al tipo di veicolo. Collegare

 e

 quando il Pin 5 è di tipo

controllo antenna. In un altro tipo di
veicolo, non collegare mai

 e

.

Blu/bianco
Effettuare il collegamento al terminale
di controllo del sistema
dell’amplificatore di potenza (max.
300 mA 12 V CC).
Blu/bianco
Effettuare il collegamento al terminale
di controllo relè dell’antenna
automatica (max. 300 mA 12 V CC).
Giallo/nero (non disponibile per DEH-
1700UBA)
Se si utilizza l’apparecchiatura con
funzione Mute, collegare l’interlinea
all’interlinea Audio Mute
dell’apparecchiatura. In caso contrario,
tenere l’interlinea Audio Mute priva di
collegamenti.
Interlinee altoparlante
Bianco: anteriore sinistra
Bianco/nero: anteriore sinistra
Grigio: anteriore destra
Grigio/nero: anteriore destra
Verde: posteriore sinistra   o
subwoofer
Verde/nero: posteriore sinistra

 o

subwoofer
Viola: posteriore destra   o subwoofer
