 Wichtig

•

Wenn dieses Gerät in ein Fahrzeug
eingebaut wird, das ein Zündschloss
ohne ACC-Stellung (Stromversorgung
über Starterbatterie) hat, und das rote
Kabel nicht mit dem Anschluss
verbunden wird, der die Betätigung des
Zündschlüssels erkennt, kann dies zur
Entladung der Batterie führen.

•

Die Verwendung dieses Geräts in
anderen als den folgenden Bedingungen
könnte zu einem Brand oder
Funktionsstörungen führen.
– Fahrzeuge mit 12-Volt-Batterie und

negativer Erdung.

– Lautsprecher mit 50 W (Ausgabewert)

und 4 Ω bis 8 Ω (Impedanzwert).

•

Um Kurzschlüsse, Überhitzung oder
Fehlfunktionen zu vermeiden, achten Sie
darauf, die nachstehenden Anweisungen
zu befolgen.
– Unterbrechen Sie vor dem Einbau den

Minuspol der Autobatterie.

– Sichern Sie Kabel mit Kabelklemmen

oder Klebeband. Wickeln Sie Klebeband
um Kabel, die mit Metallteilen in
Kontakt kommen, um die Kabel zu
schützen.

– Verlegen Sie alle Kabel mit einem

Abstand zu beweglichen Teilen wie
Schalthebel und Sitzschiene.

– Verlegen Sie alle Kabel mit einem

Abstand zu warmen Umgebungen, z. B.
der Auslassöffnung der Heizung.

– Verbinden Sie das gelbe Kabel nicht mit

der Batterie, indem Sie es durch das
Loch zum Motorraum führen.

– Verkleiden Sie nicht angeschlossene

Kabelanschlüsse mit Isolierband.

– Kürzen Sie keine Kabel.
– Durchschneiden Sie niemals die

Isolierung des Stromkabels dieses
Geräts, um weitere Geräte mit Strom zu
versorgen. Die Strombelastbarkeit des
Kabels ist begrenzt.

– Verwenden Sie eine Sicherung mit dem

vorgeschriebenen Sicherungswert.

– Schließen Sie das negative

Lautsprecherkabel niemals direkt an
Masse an.

– Binden Sie niemals die negativen Kabel

mehrerer Lautsprecher zusammen.

•

Wenn dieses Gerät eingeschaltet ist,
werden Steuersignale durch das
blauweiße Kabel gesendet. Schließen Sie
dieses Kabel an der
Systemfernbedienung eines externen
Leistungsverstärkers oder an der
Steuerklemme des
Automatikantennenrelais des Fahrzeugs
an (max. 300 mA 12 V Gleichspannung).
Wenn das Fahrzeug eine
Scheibenantenne besitzt, schließen Sie
sie am Stromversorgungsanschluss für
den Antennenverstärker an.

•

Schließen Sie das blauweiße Kabel
niemals am Stromanschluss eines
externen Leistungsverstärkers an.
Schließen Sie es auch niemals am
Stromanschluss der Autoantenne an.
Dadurch kann es zu Batterieentladung
oder Funktionsstörungen kommen.

•

Das schwarze Kabel ist das Massekabel.
Massekabel für dieses Gerät und andere
Geräte (insbesondere
Hochstromprodukte wie

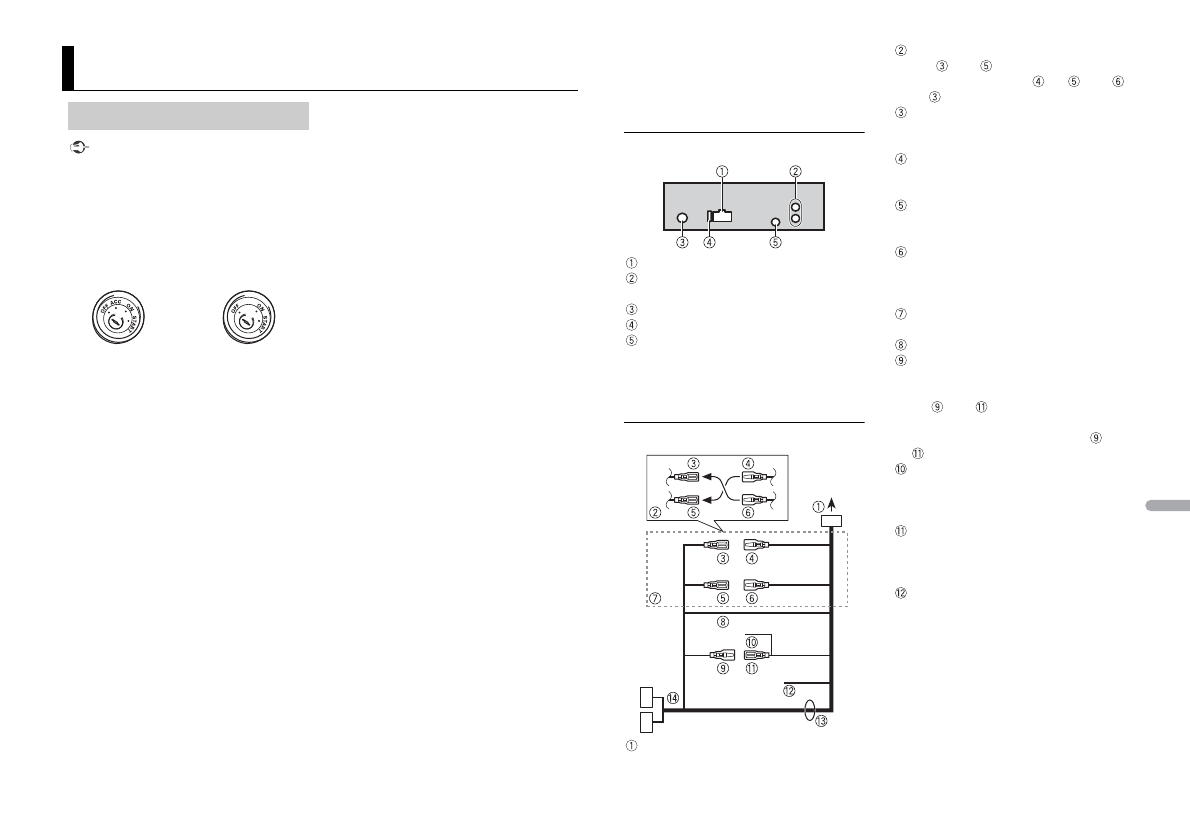

Anschlüsse/Einbau

Anschlüsse

ACC-Stellung Keine

ACC-Stellung

Leistungsverstärker) müssen separat
verlegt und angeschlossen werden.
Andernfalls kann ein versehentliches
Abziehen zu einem Brand oder
Funktionsstörungen führen.

Dieses Gerät

Stromkabeleingang
Hecklautsprecher- oder Subwoofer-
Ausgang
Antenneneingang
Sicherung (10 A)
Eingang für Kabelfernbedienung (Nicht
verfügbar für DEH-1700UBA)
Hier kann ein festverdrahteter
Fernbedienungsadapter angeschlossen
werden (separat erhältlich).

Stromkabel

Zum Stromkabeleingang

Je nach Fahrzeugart kann die Funktion
von

 und

 abweichen. Achten Sie

in diesem Fall darauf,

 an

 und

an

anzuschließen.

Gelb
Konstantspannung (oder
Zündschlossstrom)
Gelb
An der 12-V-Konstantspannungsbuchse
anschließen.
Rot
Zündschlossstrom (oder
Konstantspannung)
Rot
An der vom Zündschlüssel gesteuerten
Buchse (12 V Gleichspannung)
anschließen.
Verbinden Sie die jeweils gleichfarbigen
Kontakte miteinander.
Schwarz (Gehäuseerdung)
Blauweiß
Die Polanordnung des ISO-Steckers
variiert je nach Fahrzeugtyp. Verbinden
Sie

 und

, wenn Pol 5 zur

Antennensteuerung vorgesehen ist. Bei
anderen Fahrzeugtypen dürfen

 und

 keinesfalls verbunden werden.

Blauweiß
An der Systemfernbedienungsbuchse
des Leistungsverstärkers anschließen
(max. 300 mA 12 V Gleichspannung).
Blauweiß
An der Steuerklemme des
Automatikantennenrelais anschließen
(max. 300 mA 12 V Gleichspannung).
Gelbschwarz (Nicht verfügbar für DEH-
1700UBA)
Wenn Sie Geräte mit
Stummschaltungsfunktion verwenden,
verbinden Sie dieses Kabel mit dem
Audio-Stummschaltungskabel des
betreffenden Geräts. Schließen Sie
andernfalls nichts am Audio-
Stummschaltungskabel an.
