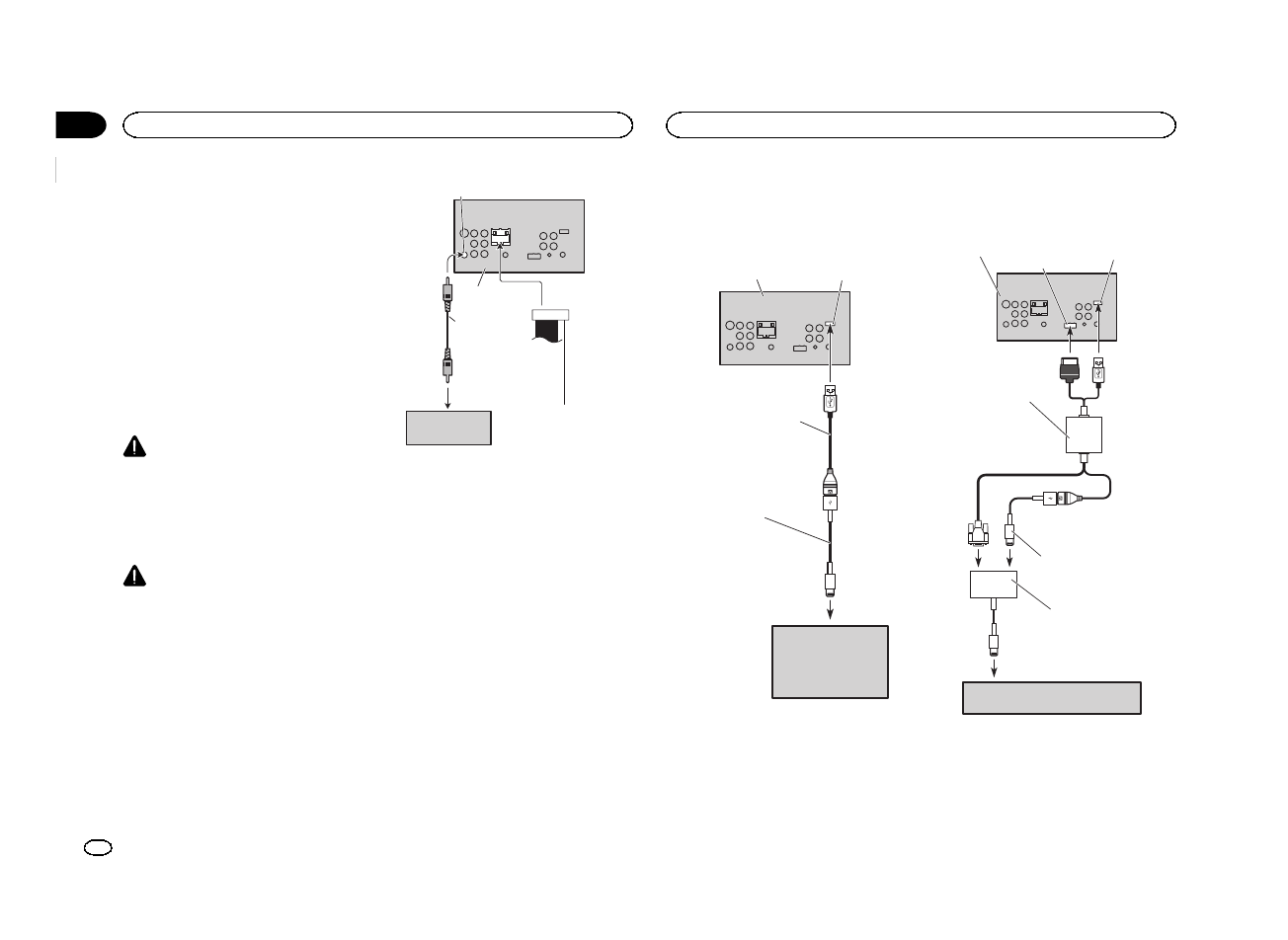

При подключении камеры
заднего обзора

Когда рычаг переключения передач находит

-

ся в положении заднего хода

(R),

экран авто

-

матически переключается на изображение с
камеры заднего обзора

.

В меню системы не

-

обходимо выбрать правильные настройки

Полярность камеры

.

Подробнее о настрой

-

ках см

.

в разделе

Настройка камеры заднего

обзора

(

задней камеры

)

на стр

. 40.

Переключить на изображение с камеры
можно также с помощью сенсорной клавиши

.

Подробную информацию см

.

в разделе

Ис

-

пользование изображения с камеры заднего
обзора

на стр

. 9.

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗОВАТЬ ВХОД ТОЛЬКО ДЛЯ
КАМЕР ЗАДНЕГО ОБЗОРА

,

ПЕРЕДАЮ

-

ЩИХ ЗЕРКАЛЬНОЕ ИЗОБРАЖЕНИЕ

.

В

ПРОТИВНОМ СЛУЧАЕ ВОЗМОЖНО ПОЛУ

-

ЧЕНИЕ ТРАВМЫ ИЛИ ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ

.

ВНИМАНИЕ

!

Необходимо использовать камеру

,

пе

-

редающую зеркальное изображение

.

!

Изображение с камеры может быть зер

-

кальным

.

!

Камера заднего обзора позволяет сле

-

дить за прицепом

,

а также контролиро

-

вать положение автомобиля при парковке
задним ходом

.

Запрещается использова

-

ние камеры в развлекательных целях

.

!

Объекты

,

видимые на дисплее

,

могут

фактически быть ближе или дальше

,

чем

кажется

.

К видео выходу

Камера заднего обзора
(продается отдельно)

Вход камеры заднего обзора (

R.C IN

)

Фиолетовый/белый
Из двух проводов,
подключенных к фонарю
заднего хода, используйте тот,
на котором изменяется
напряжение при
переключении рычага коробки
передач в положение REVERSE
(R) (Задний ход). Такое
подключение позволяет
устройству воспринимать, в
каком направлении движется
автомобиль: назад или вперед.

Данное устройство

RCA кабель
(продается
отдельно)

iPod

с разъемом

Lightning

При подключении с помощью
кабеля

Lightning-USB

Данное
устройство

Вход
USB/iPod

USB-кабель
(поставляется с данным
устройством)
Подключите к устройству
USB, которое приобретается
отдельно.

Кабельный переходник
Lightning to USB
(поставляется с iPod/iPhone)

iPod с разъемом lightning
(приобретается отдельно)

При подключении с помощью
кабеля

CD-IV202AV (

продается

отдельно

)

Данное устройство

Вход RGB

Вход USB/iPod

Кабельный переходник

VGA/USB (*1) (приобретается
отдельно)

Кабельный переходник
Lightning to USB
(поставляется с iPod/iPhone)

Адаптер Lightning to VGA
(изделие Apple Inc.)
(приобретается отдельно)

iPod с разъемом lightning
(приобретается отдельно)

     (*1)
     За информацией о подсоединении отдельно

приобретаемого кабельного переходника
VGA/USB (CD-IV202AV ), обращайтесь к
руководству по использованию переходника
VGA/USB.

Подключение

50

Раздел

Подключение

Ru

23
