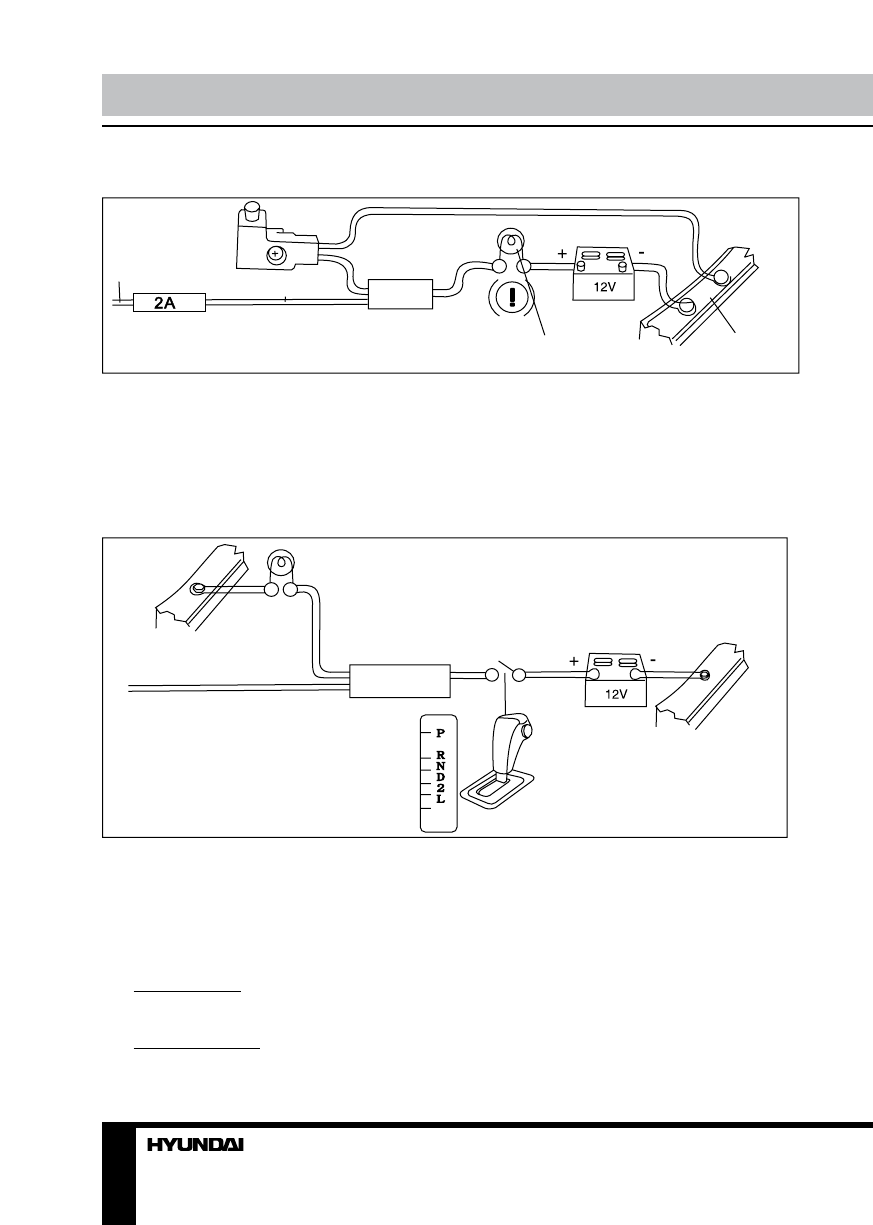

Установка/Подключение

Управление устройством

Подключение парковочного провода

Контакт
парковочного
тормоза

Световой индикатор
ручного тормоза

Кузов

Аккумулятор

Коричн. провод

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения

на дисплее будет зависеть от движения автомобиля, настроек системы и подключенных
источников видео. При движении автомобиля вперед при воспроизведении видеодиска на
дисплее отобразится предупредительная надпись “Disabled while driving” (“Не работает во
время вождения“), картинка будет отсутствовать; это позволит водителю не отвлекаться от
управления автомобилем.

Подключение провода фонаря заднего хода

(для работы камеры заднего вида)

Кузов

Кузов

Провод камеры заднего вида

Фонарь заднего хода

Коробка передач

Оранжевый провод

Аккумулятор

Если подключена камера заднего вида, при движении автомобиля задним ходом устрой-

ство автоматически переключится в режим камеры заднего вида. При окончании движе-
ния задним ходом устройство вернется в исходный режим.

Провод подсветки кнопок (lamp in)

- опция

Предназначен для осуществления регулируемой и нерегулируемой яркости подсветки

кнопок передней панели устройства.

•  Регулируемая: необходимо подключить провод к регулятору яркости подсветки

приборной панели автомобиля. Подсветка передней панели устройства возможна только
при включенном освещении приборной панели автомобиля.

•  Нерегулируемая: провод подключается вместе с желтым проводом магнитолы (+12 В);

подсветка активна постоянно при установленной передней панели.
