Установка/Подключение
Установка/Подключение
Подключение

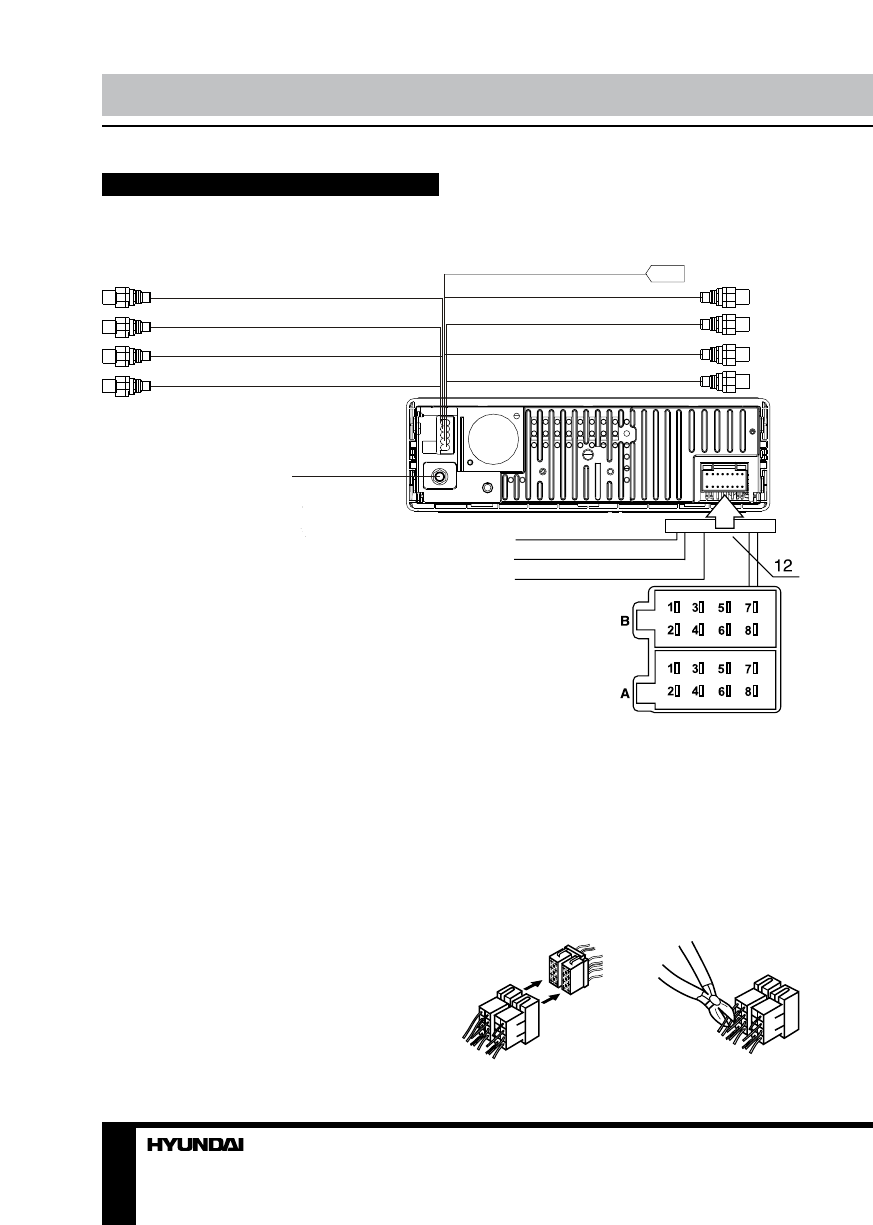

Схема электрических соединений
Сабвуфер (коричн. провод/коричн. разъем)
Радиоантенна (черный)
Видевыохд 2 (светло-серый/желт. разъем)
Видевыход 1 (светло-серый/желт. разъем)
Тыл. RCA (светло-серый/красн./бел. разъем)
Фронт. RCA (темн.-серый/красн./бел. разъем)
Разъем для ТВ-антенны
ISO коннектор
Задн. ход (оранжевый)
Парковочн. (коричневый)
Подсветка (розовый) (опция)
Камера зад. вида (коричн. провод/желт. разъем)
Видеовыход AUX (черн. провод/желт. разъем)
Аудиовыход AUX (черн. провод/крас./бел. разъем)
Использование разъема ISO
1. Если в Вашем автомобиле есть разъ-
ем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO
внимательно проверьте все провода перед
подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные
головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
