Установка/Подключение

Установка/Подключение

Подключение

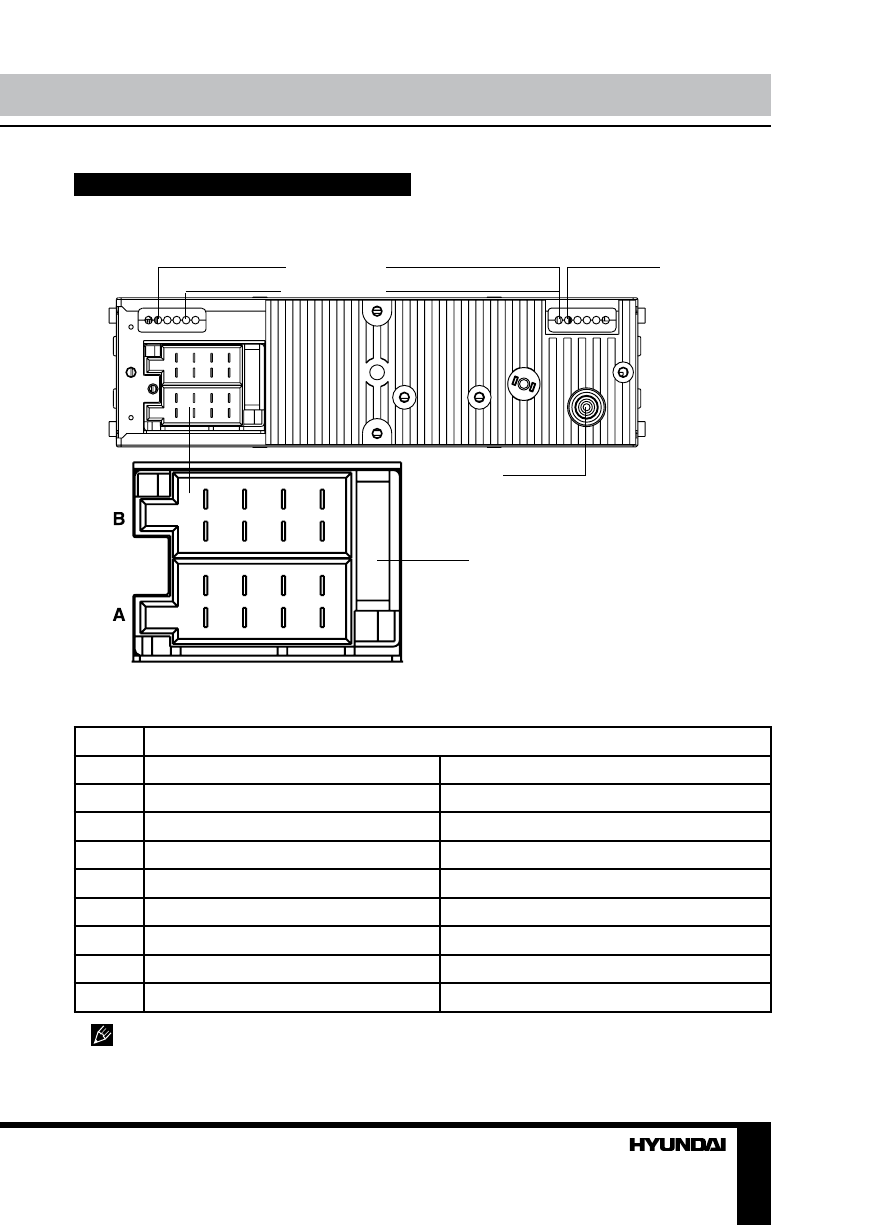

Схема электрических соединений

1

1

3

3

5

5

7

7

2

2

4

4

6

6

8

8

Парковочный (коричнев.)

Видевыход (желтый)

Выход для сабвуфера

ISO-коннектор

Линейный выход RCA (красн=правый)

Разъем для антенны

Предохранитель 15 A

Линейный выход RCA (белый=левый)

Таблица проводов ISO-коннектора

Номер

Функция

Разъем A

Разъем B

1

-

Тыловой правый(+) - Фиолетовый

2

-

Тыловой правый(-) - Фиолетовый/Черный

3

-

Фронтальный правый(+) - Серый

4

Питание 12В (+)/желтый

Фронтальн. правый(-) - Серый/Черный

5

Питание антенны/синий

Фронтальный левый(+) - Белый

6

-

Фронт. левый((-) - Белый/Черный

7

Зажигание/красный

Тыловой левый(+) - Зеленый

8

Земля/черный

Тыловой левый(-) - Зеленый/Черный

  Провод питания антенны предназначен для подачи питания на антенну и для удален-

ного управления дополнительным усилителем.
