79

-RU

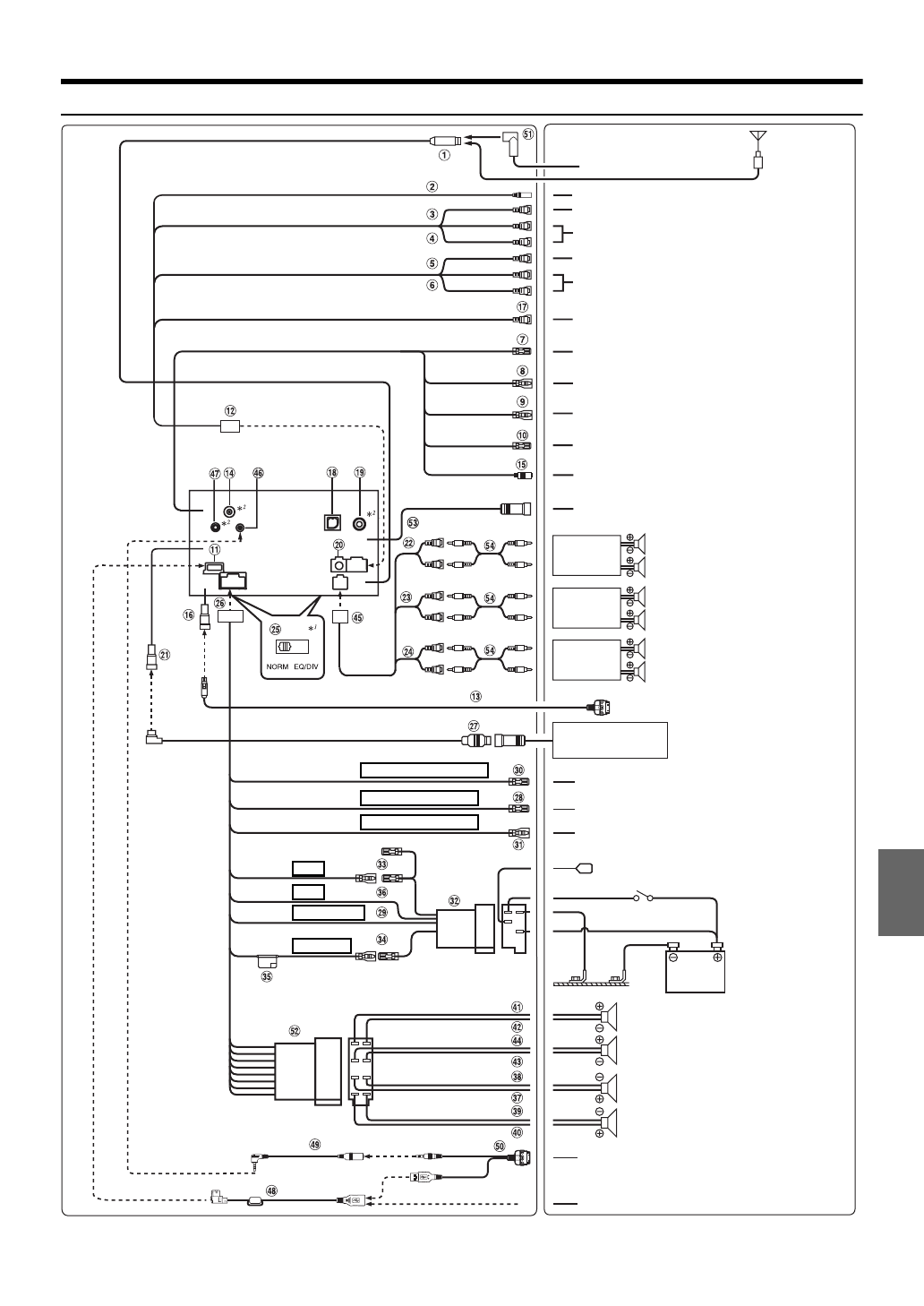

Соединения

•

Переведите переключатель системы в положение “NORM” при подключении только чейнджера (если не используется совместимый с шиной Ai-NET эквалайзер). Если
подключен аудиопроцессор IMPRINT, выберите положение EQ/DIV.

*

1

Два переключателя системы находятся на нижней стороне устройства.

*

2

Только для IVA-W505R.

CD-чейнджер

(приобретается

дополнительно)

К проводу дистанционного управления

К проводу вывода дистанционного
управления

(Белый/коричневый)

(Белый/коричневый)

(Белый/розовый)

(Зеленый)

REMOTE OUT

REMOTE IN

M.CONT

Антенна

К видео, совместимому с iPod

(Розовый/черный)

К камере заднего вида

К телефону автомобиля

К усилителю или эквалайзеру

К проводу стояночного тормоза

Батарея

Ключ замка зажигания

(Красный)

(Белый)

Усилитель

Усилитель

Усилитель

К положительному проводу включения
лампы заднего хода автомобиля

К разъемам аудиовхода

(R, L)

К разъемам аудиовыхода

(R, L)

К разъему видеовхода

К разъему видеовыхода S Video
К разъему видеовыхода

Антенный ISO-разъем

Антенный JASO-разъем

К USB-накопителю/портативному аудиоплееру

(Желтый)

(Желтый)

(Красный)

(Белый)

(Оранжевый/белый)

REVERSE

AUDIO INTERRUPT IN

REMOTE TURN-ON

(Синий/белый)

(Желтый/синий)

PARKING BRAKE

(Красный) ACC

GND

(Черный)

Задний левый

Задний правый

Передний левый

Передний правый

Сабвуферы

Задний левый

Передний левый

Передний правый

Задний правый

(Синий)

(Желтый)

POWER ANT

BATTERY

(Зеленый/черный)

(Белый/черный)

(Белый)

(Фиолетовый/черный)

(Серый/черный)

(Серый)

(Фиолетовый)

Динамики

К питанию антенны

К проводу управления монитором

К блоку интерфейса встроенного
рулевого управления

К iPod

К автомобильному экрану

CAMERA IN
(Желтый)

или
