77

-RU

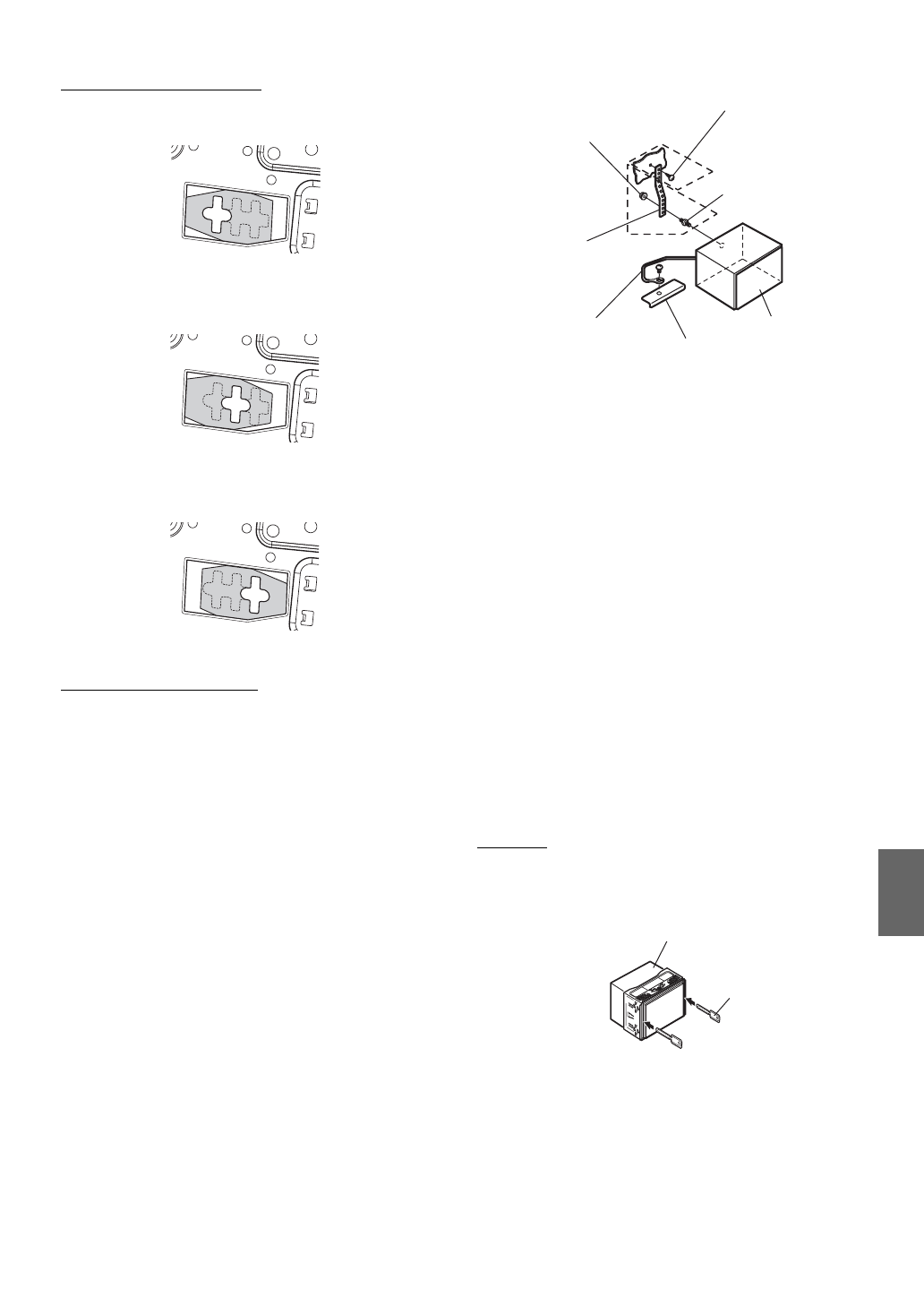

Использование уплотнения

При установке выбрано положение A.
Установите уплотнение, закрыв им монтажные отверстия B и C.

При установке выбрано положение B.
Установите уплотнение, закрыв им монтажные отверстия A и C.

При установке выбрано положение C.
Установите уплотнение, закрыв им монтажные отверстия A и B.

Установка лицевой панели

*

2

Если выбрано положение A, можно установить входящую
в комплект лицевую панель.

Если выбрано положение B, лицевую панель необходимо
изменить перед установкой.

Для изменения лицевой панели обратитесь к своему
дилеру Alpine.

Если выбрано положение C, не удастся установить
лицевую панель. Проконсультируйтесь у своего дилера
Alpine.

Удаление

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажной корзины.

2. Выдвиньте устройство, оставляя его

незаблокированным.

4

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства

IVA-W505R/IVA-W502R и наденьте на болт
резиновый колпачок. Если автомобиль не
оборудован кронштейном, укрепите на главном
блоке металлическую монтажную полосу (не
входит в комплект). Прикрепите заземляющий
провод устройства к оголенной металлической
поверхности с помощью винта (

*

1

), уже

закрепленному на корпусе автомобиля.
Подключите все выводы устройства IVA-W505R/
IVA-W502R в соответствии с описанием,
представленным в разделе ПОДКЛЮЧЕНИЕ.

•

Винты с маркировкой “*

2

”: используйте

соответствующие винты для выбранного расположения
установки.

5

Вставьте устройство IVA-W505R/IVA-W502R в
приборную панель до щелчка. Это обеспечит
правильную фиксацию устройства и не
позволяет ему случайно выскочить из
приборной панели.

Шестигранная гайка (M5)

Винт

Двусторонний болт

Устройство

Корпус

Вывод заземления

Металлическая
монтажная
полоса

*

2

*

1

Устройство

Ключи для
кронштейна
(в комплекте)
