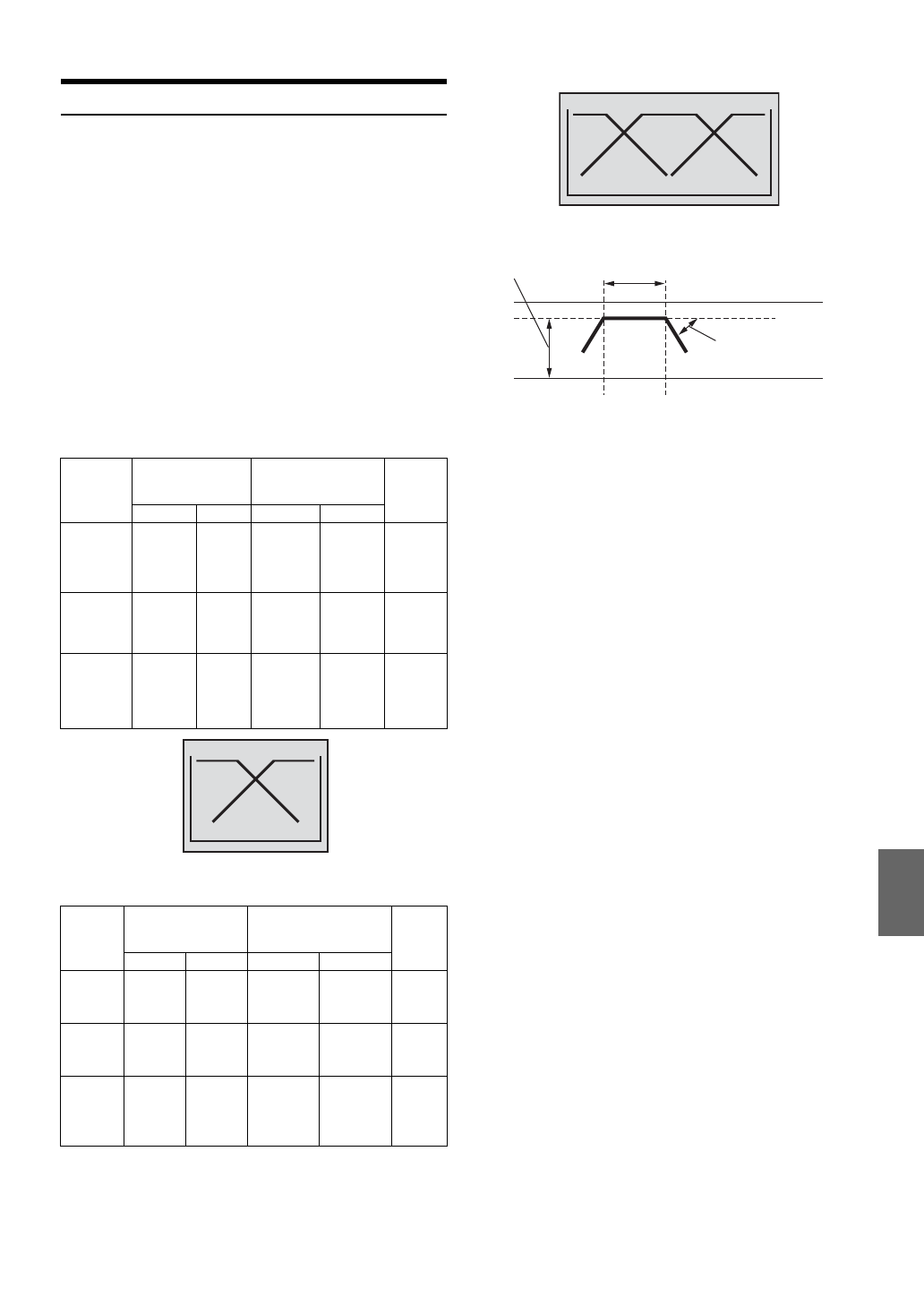

Информация о кроссовере

Кроссовер (X-OVER):

Это устройство оснащено активным кроссовером (фильтром).
Электронный фильтр (кроссовер) ограничивает частоты
выходных сигналов. Каждый канал управляется независимо.
Таким образом, каждая пара динамиков воспроизводит
частоты, оптимальные для их работы.
Кроссовер позволяет настраивать фильтр высоких частот
(high pass filter) или фильтр низких частот (low pass filter)
каждого диапазона, а также регулировать быстроту спада
частотной характеристики за пределами граничной частоты.
Регулировку следует выполнять с учетом характеристик
воспроизведения динамиков. В зависимости от того, какие
используются динамики, пассивный фильтр (кроссовер)
может не потребоваться. При возникновении вопросов
проконсультируйтесь у своего авторизованного дилера
компании Alpine.

4,2-канальный режим (FRONT/REAR/SUBW.)

2,2-канальный (3WAY) режим

* Только при выборе режима User’s (см. раздел “Настройка

фильтра HPF (ФВЧ) для высокочастотного динамика
(TW SETUP)” (стр. 51)).

•

HPF (фильтр высоких частот): Снижает уровень нижних
частот и пропускает более высокие частоты.

•

LPF (фильтр высоких частот): Снижает уровень
высоких частот и пропускает более низкие частоты.

•

Крутизна характеристики: Изменение уровня (в дБ) для
сигналов частоты , отличающейся на одну октаву.

•

Чем выше значение крутизны, тем круче ее наклон.

•

Отрегулируйте крутизну спада до уровня FLAT для
полного пропускания высоких или низких частот.

•

Не используйте динамик высоких частот без фильтра
высоких частот или настроенного на более низкую
частоту, чем рекомендованная производителем, так как
это может привести к неисправности динамика под
воздействием низких частот.

•

Нельзя регулировать частоту перехода характеристик,
если она выше частоты фильтра высокого пропускания
или ниже частоты низкого пропускания.

•

Настройка должна выполняться с учетом частоты
перехода, рекомендованной для подключенных динамиков.
Определите рекомендованную частоту перехода для
динамиков. Настройка на диапазон частот, выходящий за
пределы рекомендованного производителем, может
привести к неисправности динамиков.

Рекомендованные значения частот среза для динамиков
Alpine приведены в соответствующем руководстве
пользователя.

Компания Alpine снимает с себя ответственность за
неисправность динамиков в результате их эксплуатации
на нерекомендованной частоте среза.

Частота среза

(с шагом в 1/3

октавы)

Крутизна

характеристики

Регулир
овка
уровня

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, 6,

12, 18,
24 дБ/

окт.

(от 0 до

–12 дБ)

Тыловой
широкопо
лосный
динамик

20 Гц -

200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

(от 0 до

–12 дБ)

Фронталь
ный
широкопо
лосный
динамик

20 Гц -

200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

(от 0 до

–12 дБ)

Частота среза

(с шагом в 1/3

октавы)

Крутизна

характеристики

Регули
ровка
уровня

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, 6,
12, 18,

24 дБ/окт.

(от 0 до
–12 дБ)

Динамик
средних
частот

20 Гц -
200 Гц

20 Гц -
20 кГц

FLAT, 6,
12, 18,

24 дБ/окт.

FLAT, 6,
12, 18,

24 дБ/окт.

(от 0 до
–12 дБ)

Динамик
высоких
частот

1 кГц -
20 кГц,
(20 Гц ~
20 кГц)

*

----

FLAT

*

6, 12, 18,

24 дБ/окт.

----

(от 0 до
–12 дБ)

Низкие частоты

Высокие частоты

(Отличается от реального отображения)

Низкие частоты

Средние частоты

Высокие частоты

(Отличаются от фактических показаний)

Регулировка уровня
(от 0 до –12 дБ)

Диапазон частоты выходного сигнала

Положение
FLAT

Регулировка
крутизны среза

20 Гц

Предельная
частота фильтра
высоких частот

предельная
частота
фильтра
низких
частот

(Отличается от
реального
отображения)
