78

-RU

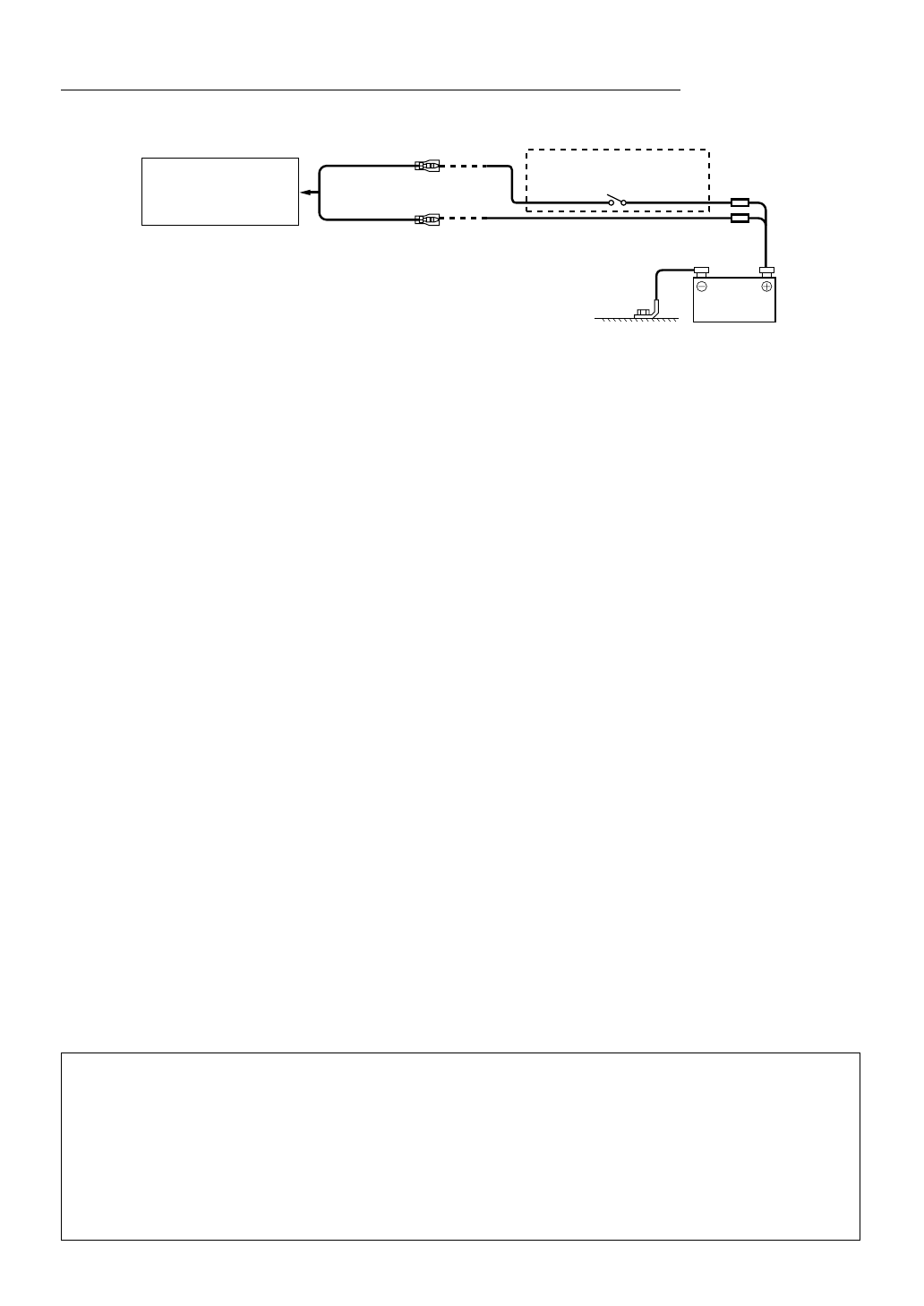

Схема подключения однополюсного переключателя (приобретается дополнительно)

(Если источник питания ACC недоступен)

•

Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно однополюсный
переключатель и предохранитель.

•

Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования
устройства IVA-W505R/IVA-W502R.

•

Если переключаемый вывод питания (зажигание) устройства IVA-W505R/IVA-W502R напрямую подключен к
положительному (+) полюсу автомобильного аккумулятора, IVA-W505R/IVA-W502R потребляет небольшой ток
(несколько сотен миллиампер) даже при выключении переключателя питания, и аккумулятор может разрядиться.

IVA-W505R/
IVA-W502R

(Красный)

(Желтый)

ОДНОПОЛЮСНЫЙ

ПЕРЕКЛЮЧАТЕЛЬ

(приобретается дополнительно)

ПРЕДОХРАНИТЕЛЬ (5 A)

(приобретается

дополнительно)

ПРЕДОХРАНИТЕЛЬ (20 A)

(приобретается

дополнительно)

Батарея

ACC

BATTERY

Предотвращение внешних шумов в аудиосистеме.

•

Расположите устройство и проложите выводы на расстоянии не менее 10 см от автомобильной электропроводки.

•

Выводы батареи питания должны проходить как можно дальше от других выводов.

•

Надежно подсоедините провод заземления к оголенной металлической поверхности (при необходимости удалите
краску, грязь или смазку) кузова автомобиля.

•

При установке дополнительного шумоподавителя по возможности подключайте его как можно дальше от данного
устройства. Дилеры Alpine могут предложить различные модели шумоподавителей, обращайтесь к ним за
дополнительной информацией.

•

За дальнейшей информацией обращайтесь к своему дилеру Alpine, так как ему больше всего известно от мерах
предотвращения шумов.
