76

-RU

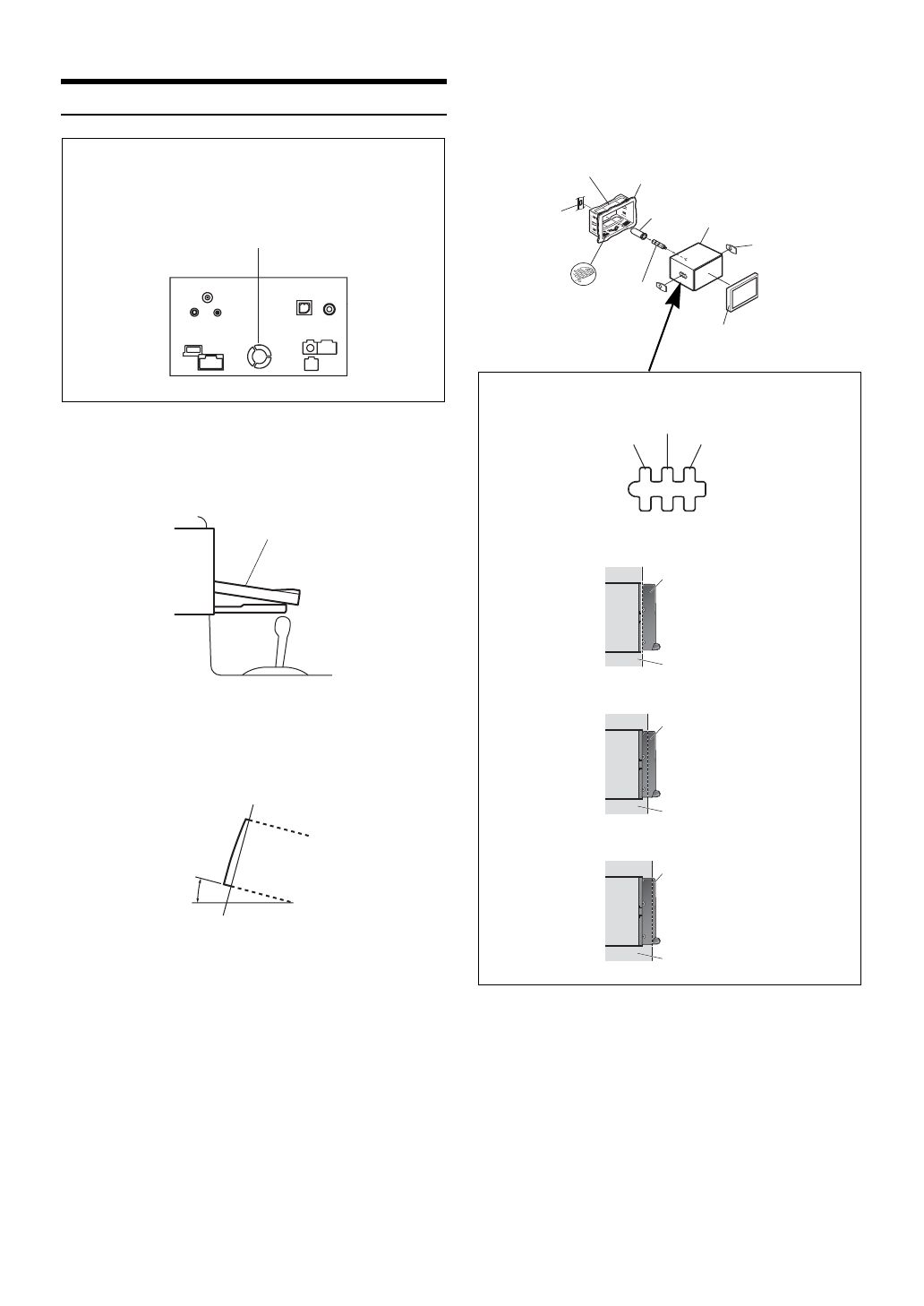

Установка

Предупреждение о выборе места установки

1

Перед установкой убедитесь, что открытие и
закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.

2

Угол установки

Устанавливайте под углом от 0° до 30° по
горизонтали. Обратите внимание, что установка
под другим углом приведет к плохой работе и,
возможно, к повреждению устройства.

3

Снимите монтажную корзину с основного блока
(см. “Удаление” на стр. 77).
Это устройство можно установить в монтажной
корзине в трех положениях, совместив
отверстия для установки (A – C), расположенные
по бокам устройства. В основном используется
положение A. При необходимости
использования положения B или C потребуется
изменить положение отверстий.
Сначала определите положение для установки в
монтажной корзине, затем установите
прилагаемое уплотнение (см. “Использование
уплотнения” на стр. 77).
Вставьте монтажную корзину в приборную
панель и зафиксируйте его с помощью
металлических хомутов.

•

При использовании положения B или C убедитесь, что для
установки устройства имеется достаточная глубина. Не
проталкивайте устройство в монтажную корзину с
силой, так как можно повредить устройство.

*

1

 Если установленная монтажная корзина не закреплен в

приборной панели, это можно устранить за счет
небольшого расширения нажимных пластин.

Вентиляционное отверстие

Осторожно

Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри устройства,
что может привести к возгоранию.

Задняя часть устройства

Сдвижной дисплей

0 -30°

<Положение монтажного отверстия>

Положение A

Положение B

Положение C

•

В зависимости от выбранного положения глубина
установки передней панели будет разной.

Положение A

Передняя панель

Приборная панель

Положение B

Передняя панель

Приборная панель

Положение C

Передняя панель

Приборная панель

Монтажная корзина

(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Уплотнение
(в комплекте)

Лицевая панель

*

2

(в комплекте)

Устройство

Болт с
головкой

(в комплекте)

Ключ для
кронштейна

Нажимные

пластины

*

1
