89
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Трансмиссия (Главная коробка передач)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указываемыми в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 77. За информацией по
рекомендованному маслу и спецификациями, обратитесь к таблице
спецификаций элементов трансмиссии на стр. 90.
Проверка уровня жидкостей

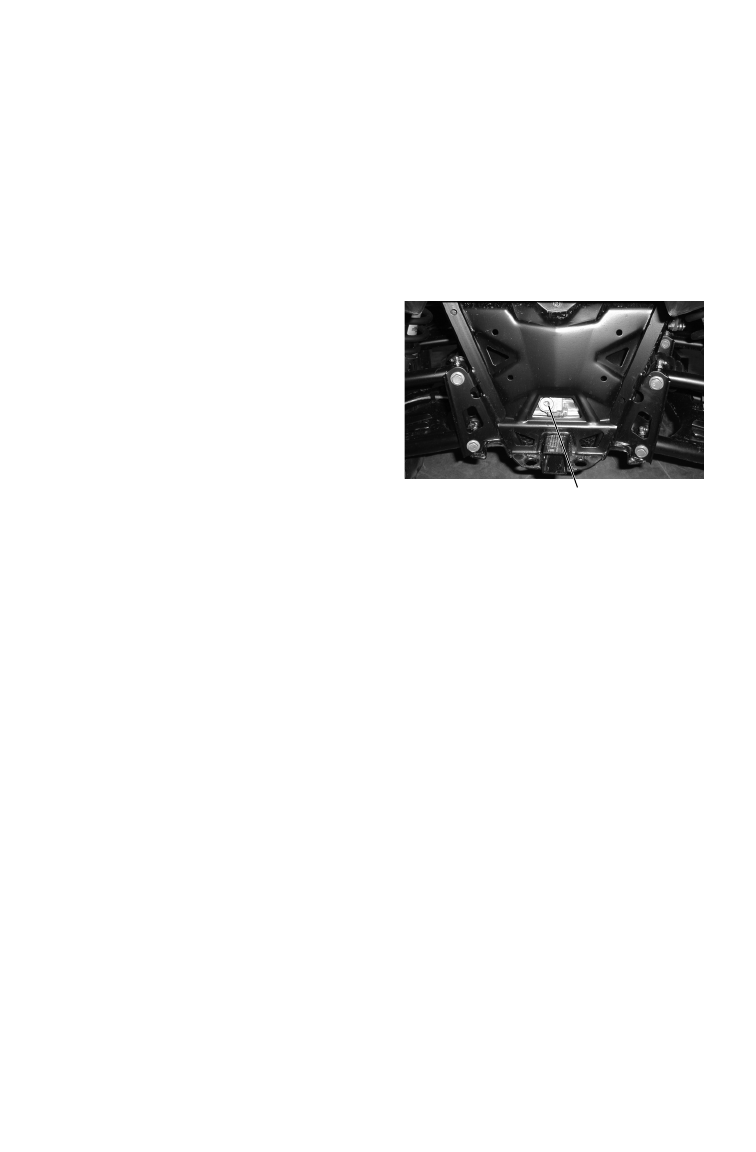

Заливная пробка расположена на
задней части редуктора. Поддер-
живайте уровень масла по кромку
заливного отверстия.
1. Расположите технику на ров-
ной поверхности.
2. Снимите заливную пробку.
3. Проверьте уровень жидкости.
4. Долейте масло по кромку
заливного отверстия. Не переливайте.
5. Установите заливную пробку. Затяните в соответствии со спе-
цификацией.
Замена жидкости
Для поддержания гарантии на транспортное средство замену масла
в коробке передач должен производить дилер. Сливная пробка рас-
положена на дне коробки передач. В защите днища предусмотрено
специальное отверстие для доступа к сливной пробке.
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под сливной
пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку.
5. Установите сливную пробку. Затяните в соответствии со специ-
фикацией.
6. Долейте масло по кромку заливного отверстия. Не переливайте.
7. Установите заливную пробку. Затяните в соответствии со спе-
цификацией.
8. Проверьте отсутствие утечек. Правильно утилизируйте слитое
масло.
Заливная пробка
