ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Источники питания 12В
Ваш мотовездеход (снегоболотоход) оснащен источником питания
12 В на приборной панели. Розетки можно использовать для под-
ключения 12В потребителей тока. Электрический разъем источ-
ника питания расположен за приборной панелью.
Электроусилитель рулевого управления (EPS)
Если на вашем транспортном средстве
установлен электроусилитель рулевого
управления, он включается в работа сразу
же при включении зажигания. Электроуси-
литель продолжает функционировать в
любой момент при включенном двигателе.
Индикатор EPS включается на 1-2 секунды
при включении зажигания. См. стр. 39.
Для сохранения заряда аккумулятора, элек-
троусилитель отключается через 5 минут
после остановки двигателя, если ключ
зажигания оставлен в положении ON.
Зажженная контрольная лампа EPS, указы-
вает что электроусилитель был отключен.
Если индикатор не выключается после запуска двигателя, электроусили-
тель неисправен. Обратитесь к дилеру POLARIS.

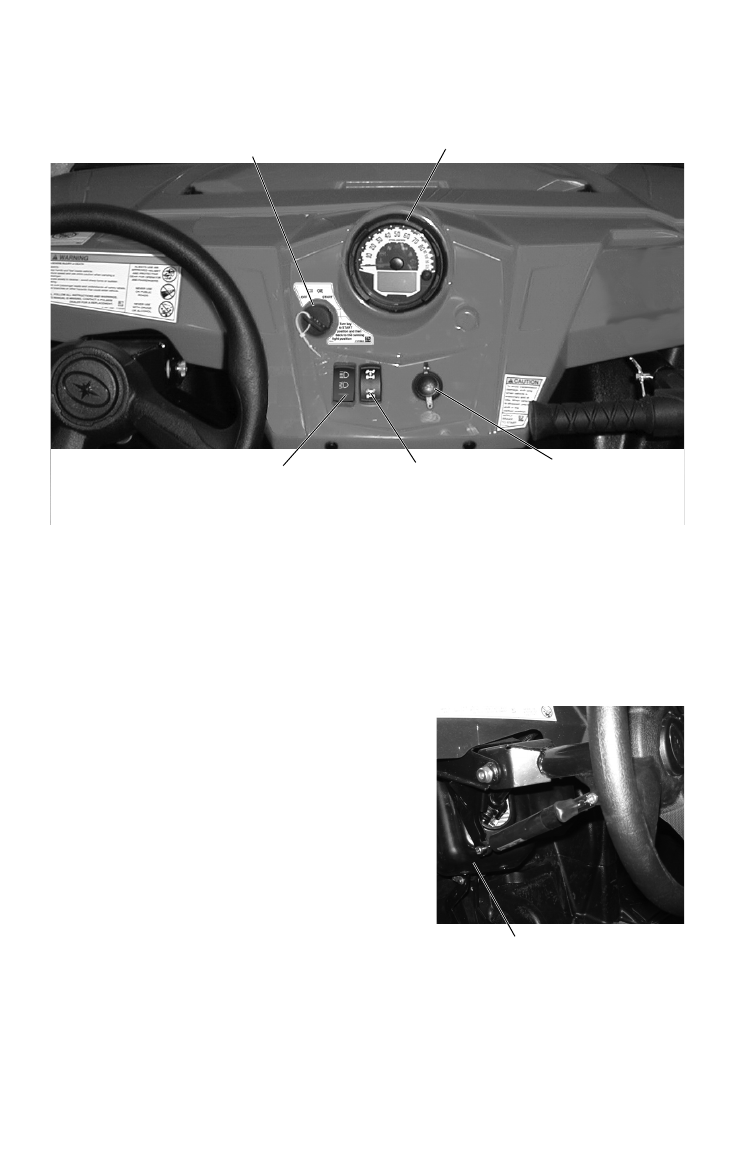

Выключатель
AWD
Розетка 12 В
Замок зажигания
Выключатель фар
(базовая модель)
Цифровой прибор
Выключатель
фар
(модель LE)
Электроусилитель
(под капотом)
