ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Жидкость Demand Drive (Передний редуктор)
Выполняйте периодическое техническое обслуживание в соответ-
ствии с интервалами, указываемыми в таблице регламента техниче-
ского обслуживания, начинающейся на стр. 77. За информацией по
рекомендованному маслу и спецификациями, обратитесь к таблице
спецификаций элементов трансмиссии на стр. 90.
Проверка уровня
Заливная пробка располо-
жена с правой стороны редук-
тора. Поддерживайте уровень
масла по кромку заливного
отверстия.
1. Расположите технику на
ровной поверхности.
2. Снимите заливную
пробку. Проверьте уро-
вень жидкости.
3. Долейте масло по кромку
заливного отверстия.
4. Установите заливную
пробку. Затяните в соот-
ветствии со спецификацией.
Замена жидкости
Для поддержания гарантии на транспортное средство замену масла в
коробке передач должен производить дилер. Сливная пробка расположена
на дне коробки передач.
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под сливной проб-
кой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Если прокладка повреждена,
замените её новой.
5. Установите сливную пробку. Затяните в соответствии со специфика-
цией.
6. Долейте масло по кромку заливного отверстия.
7. Установите заливную пробку. Затяните в соответствии со специфика-
цией.
8. Проверьте отсутствие утечек. Правильно утилизируйте слитое масло.

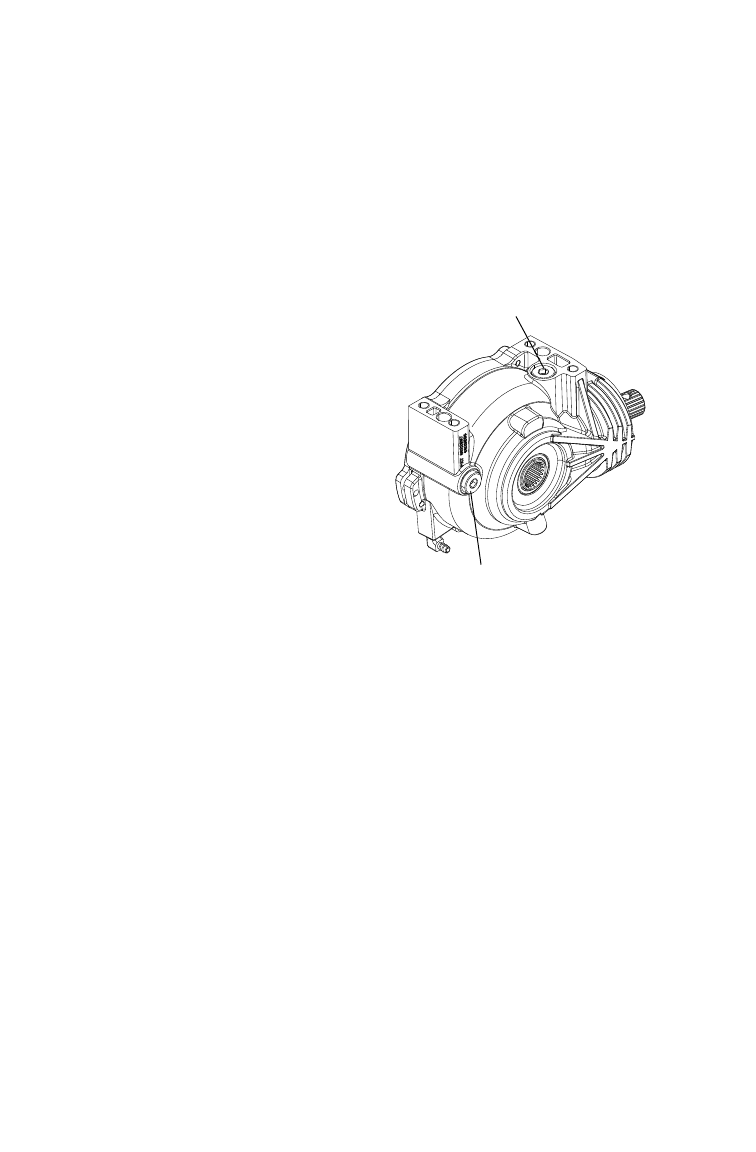

Сливная пробка
Заливная пробка
Вид снизу
