27
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

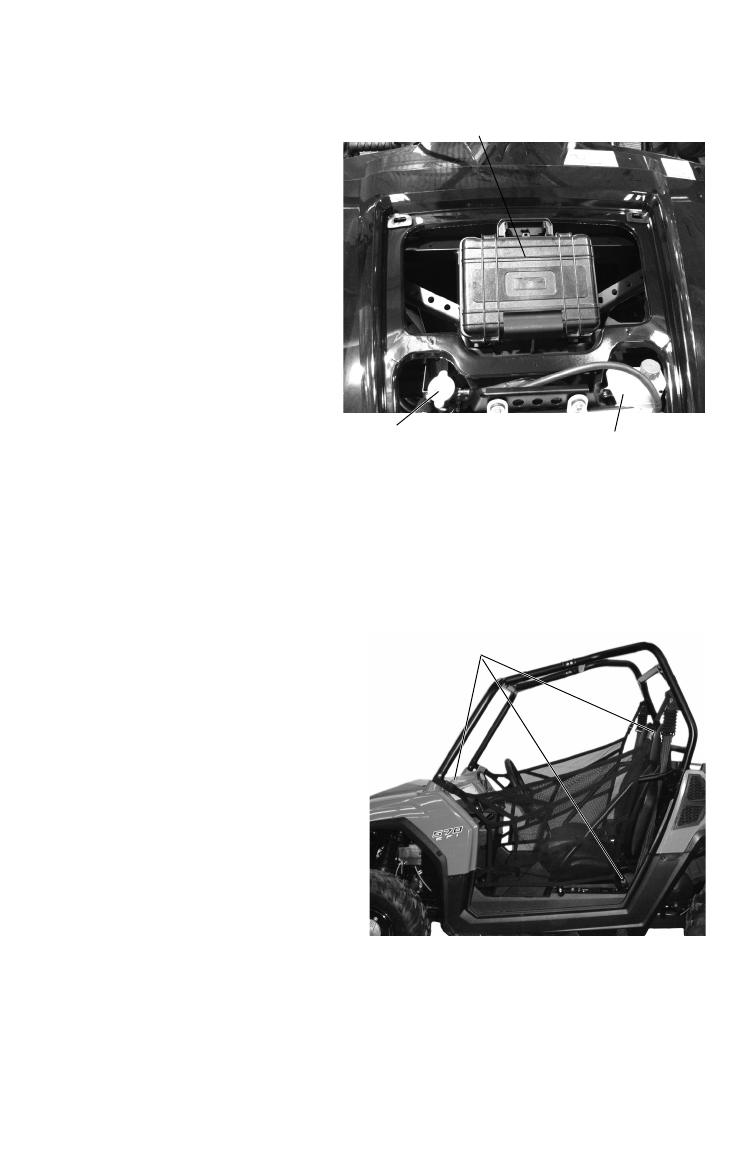

Капот
Снимите капот для
доступа к крышке радиа-
тора, растительному бачку
системы охлаждения и гер-
метичному багажному
отделению (только модели
LE).
1. Если ваше транспор-
тного средства осна-
щено верхними
креплениями капота,
снимите их, повернув
на 1/4 оборота.
2. Потяните верхний
конец капота вверх,
пока он не выйдет из
креплений.
3. Продолжайте тянуть капот вверх для того, чтобы освободить
нижние крепления.
4. Снимите капот с транспортного средства.
Защитные сетки
Все модели RZR оснащены
защитными сетками, которые
могут несколько отличаться
по внешнему виду от тех,
которые показаны.
Езда без защитных сеток
повышает вероятность полу-
чения травмы или увечья в
случае аварии или при пере-
вороте.
Езда без защитных
сеток или дверей запреща-
ется. Перед началом движе-
ния всегда пристегивайте
защитные сетки.
Перед началом движения проверьте защитные сетки и защелки на
предмет повреждений. Защитные сетки должны быть натянуты.
Оперативно замените порванные или поврежденные сетки и
защелки на новые. Обратитесь к вашему дилеру POLARIS.
Герметичное багажное
отделение
(только модели LE)
Крышка
радиатора
Расширительный
бачок
Передние защелки сеток
