ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Педаль тормоза
Для уменьшения скорости
или остановки машины
нажмите педаль тормоза.
Нажмите педаль тормоза
при пуске двигателя.
Педаль газа
Для увеличения оборотов
двигателя нажмите педаль
акселератора. Отпущенную
педаль пружина возвращает
в исходное положение.
Перед пуском двигателя всегда убеждайтесь, что педаль акселера-
тора нормально возвращается. Проверьте свободный ход педали.
Процедура регулировки педали приведена на стр. 104.
Это транспортное средство оборудовано системой электронного
управления дросселем (ETC), которая предназначена для защиты
дросселя от замерзания или заклинивания. В случае, если тросик
привода дросселя зависает в положении открытого дросселя, мощ-
ность двигателя будет ограничена.
Защитные дуги (ROPS)
Защитные дуги (ROPS) на данном
транспортном средстве соответст-
вуют стандарту OSHA 1928.53 по
требованиям безопасности при
перевороте. Обращайтесь к вашему
дилеру POLARIS для тщательной
проверки дуг ROPS после возмож-
ного их повреждения.
Ни
одно
устройство
не
может
гарантировать
полной
безопасно
-
сти
при
перевороте
.
При использо-
вании ремней безопасности,
защитных сеток или дверей защит-
ные дуги (ROSP) снижают вероятность выброса из транспортного
средства. Всегда следуйте всем правилам относительно перево-
рота, приведенным в данном Руководстве.
ВНИМАНИЕ!
Переворот транспортного средства может привести к серьез-
ной травме или смерти. Не допускайте переворотов транспортного сред-
ства.

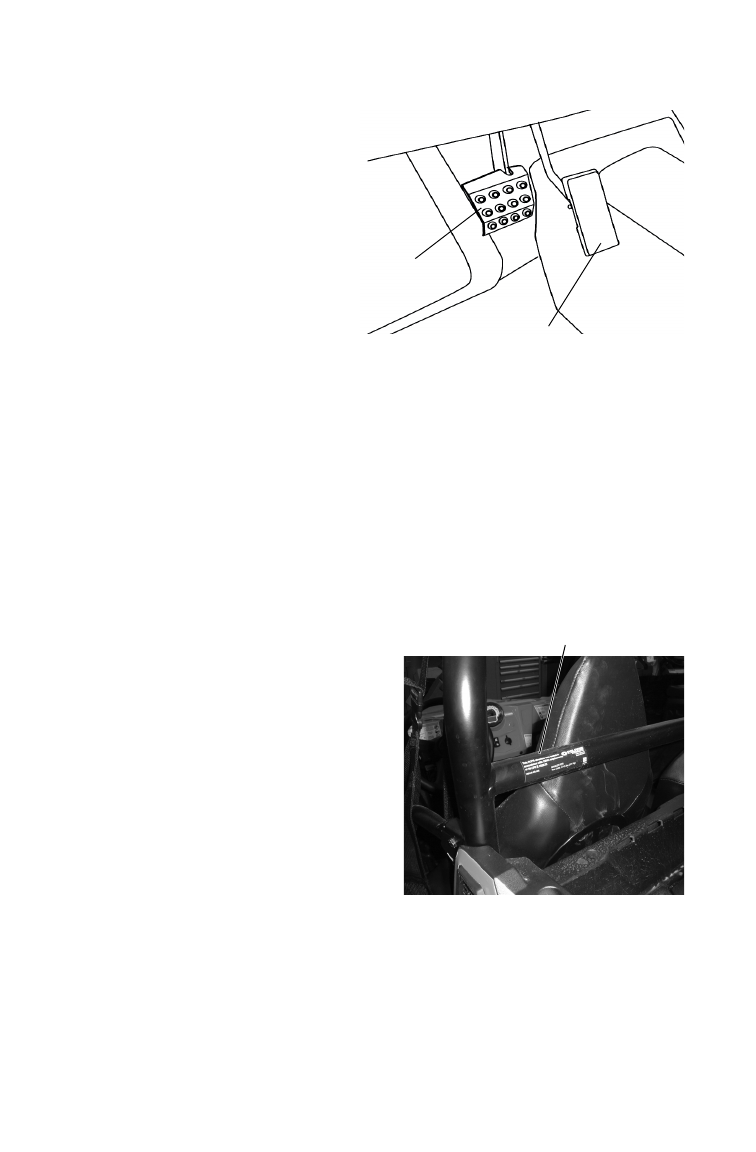

Педаль
газа
Педаль
тормоза
Наклейка ROPS
